AL1324 \ ecomat 310 \ IO-Link Master \ IO-Link Master DL EIP 4P IP67 \ PL \

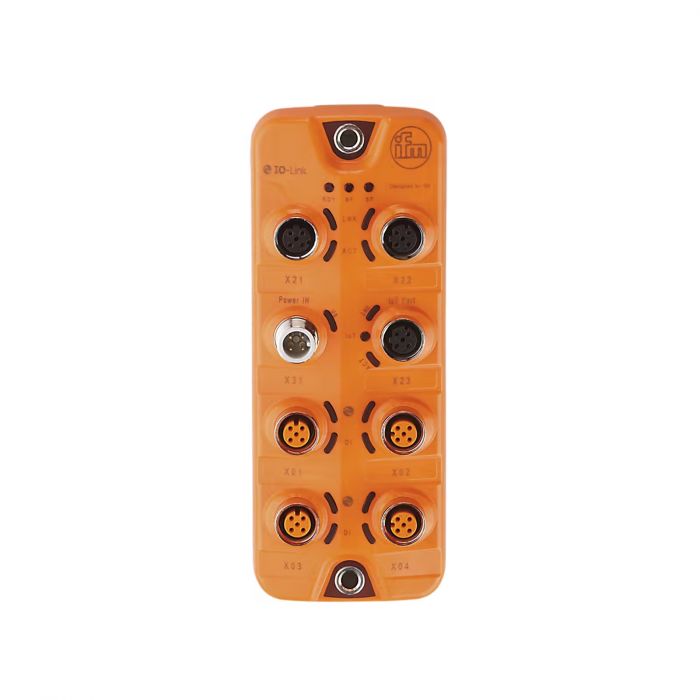

รายละเอียด AL1324 ifm IO-Link Master DataLine EtherNet/IP แบบ 4 พอร์ต

AL1324 เป็น IO-Link Master สำหรับติดตั้งภาคสนาม รองรับอุปกรณ์ IO-Link Class A จำนวน 4 พอร์ตและเชื่อมต่อระบบควบคุมผ่าน EtherNet/IP มีอินเทอร์เฟซ IoT แยกสำหรับรับส่งข้อมูลผ่าน MQTT และ JSON

คุณสมบัติเด่น

• เชื่อมต่ออุปกรณ์ IO-Link Class A ได้ 4 พอร์ต
• รองรับ EtherNet/IP แบบสายและวงแหวน DLR
• มีอินเทอร์เฟซ IoT รองรับ MQTT, JSON และ HTTPS
• ตั้งค่าพอร์ตสำหรับสัญญาณดิจิทัลได้
• ตัวเรือนสีส้มพร้อมซีล FKM สำหรับงานภาคสนาม

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–30 V DC แบบ SELV/PELV
• กระแสใช้งาน: 300–3,900 mA ตามภาระโหลด
• กระแสจ่ายให้เซนเซอร์รวมสูงสุด: 3.6 A
• พอร์ต IO-Link: 4 พอร์ต Class A
• มาตรฐาน IO-Link: เวอร์ชัน 1.1
• ความเร็ว IO-Link: COM1, COM2 และ COM3
• อินพุตดิจิทัล: สูงสุด 8 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: สูงสุด 4 ช่องตามการตั้งค่า
• กระแสเอาต์พุตสูงสุดต่อช่อง: 300 mA พร้อมระบบป้องกันลัดวงจร
• เครือข่ายระบบควบคุม: EtherNet/IP, 10/100 Mbit/s
• การกำหนด IP: DHCP, BOOTP หรือกำหนดค่าคงที่
• อินเทอร์เฟซ IoT: MQTT, JSON และ HTTPS
• ขนาด: 152 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีส้ม ขั้วต่อทองเหลืองชุบนิกเกิล และซีล FKM
• ระดับการป้องกัน: IP65, IP66 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเครื่องจักรที่ใช้ EtherNet/IP และต้องการเชื่อมต่อข้อมูลเซนเซอร์กับระบบ IoT ต้องตรวจสอบโหมดพอร์ตและกระแสโหลดรวม เนื่องจากอินพุต เอาต์พุต และ IO-Link บางส่วนใช้ขาสัญญาณร่วมกัน การใช้งานเครือข่ายแบบวงแหวนต้องตั้งค่าระบบ DLR และอุปกรณ์ที่เกี่ยวข้องให้สอดคล้องกัน
