AL1320 \ ecomat 310 \ IO-Link Master \ IO-Link Master DL EIP 4P IP67 \ PL

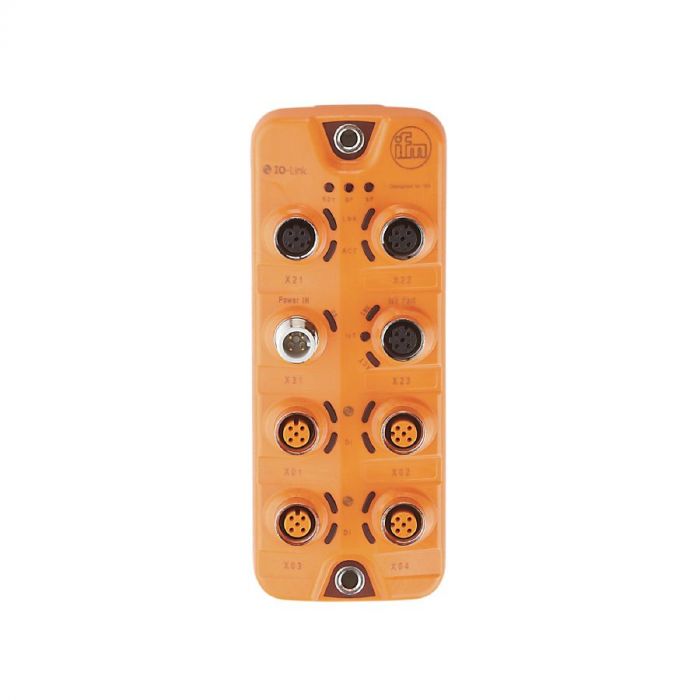

รายละเอียด AL1320 ifm มาสเตอร์ IO-Link 4 พอร์ต พร้อมอินเทอร์เฟซ EtherNet/IP

AL1320 เป็นมาสเตอร์ IO-Link รุ่น DataLine สำหรับเชื่อมต่ออุปกรณ์ IO-Link สูงสุด 4 ตัวเข้ากับระบบควบคุมผ่าน EtherNet/IP มีอินเทอร์เฟซ IoT แยกสำหรับ MQTT JSON เพื่อส่งข้อมูลกระบวนการและข้อมูลวินิจฉัยเข้าสู่ระบบ IT

คุณสมบัติเด่น

• รองรับอุปกรณ์ IO-Link ผ่านพอร์ต Class A จำนวน 4 พอร์ต
• แยกเครือข่าย EtherNet/IP กับอินเทอร์เฟซ IoT
• รองรับ MQTT JSON และ HTTPS ทางอินเทอร์เฟซ IoT
• รองรับ DLR สำหรับเครือข่ายแบบวงแหวน
• รองรับการกำหนด IP แบบ DHCP, BOOTP และ Static

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–30 V DC แบบ SELV/PELV
• กระแสไฟฟ้าจาก US: 300–3,900 mA
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 3.6 A
• พอร์ต IO-Link: Class A จำนวน 4 พอร์ต
• เวอร์ชัน IO-Link: 1.1
• ความเร็ว IO-Link: COM1, COM2 และ COM3
• ช่อง I/O ที่กำหนดค่าได้ทั้งหมด: 8 ช่อง
• การกำหนดค่าอินพุตดิจิทัล: สูงสุด 8 ช่อง หรือ 4 × 2
• การกำหนดค่าเอาต์พุตดิจิทัล: สูงสุด 4 ช่อง หรือ 4 × 1
• กระแสโหลดสูงสุดต่อเอาต์พุต: 300 mA พร้อมป้องกันลัดวงจร
• เครือข่ายควบคุม: EtherNet/IP ความเร็ว 10/100 Mbit/s
• โครงข่ายที่รองรับ: Line และ Ring
• อินเทอร์เฟซ IoT: Ethernet 10/100 Mbit/s พร้อม MQTT JSON
• ระดับการป้องกัน: IP65 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบ PLC ที่ใช้ EtherNet/IP และต้องการข้อมูลจากอุปกรณ์ IO-Link พร้อมส่งข้อมูลไปยังระบบ IT จำนวน DI และ DO เป็นความสามารถตามการกำหนดค่าช่องร่วมกัน ไม่ใช่ช่องเพิ่มเติมที่นำมารวมกันได้ ต้องตรวจสอบโหลดรวมของอุปกรณ์ที่เชื่อมต่อก่อนใช้งาน
