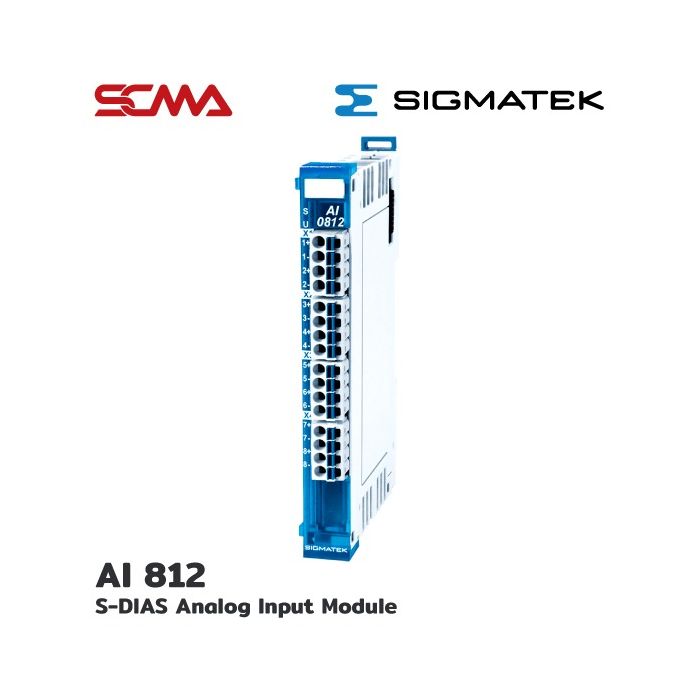

โมดูลอนาล็อกอินพุต SIGMATEK รุ่น AI 812 (S-DIAS Analog Input Module)

SIGMATEK AI 812 เป็นโมดูลอนาล็อกอินพุต (Analog Input Module) ในตระกูล S-DIAS สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม ออกแบบสำหรับรับสัญญาณจากอุปกรณ์วัดค่าความต้านทาน (Resistance) หรือเซนเซอร์วัดอุณหภูมิ (Temperature) จำนวน 4 ช่อง

โมดูลรองรับเซนเซอร์วัดอุณหภูมิประเภท PT100, PT1000, NI100 และ NI1000 ซึ่งเป็นเซนเซอร์ที่อาศัยการเปลี่ยนแปลงค่าความต้านทานตามอุณหภูมิ พร้อมรองรับรูปแบบการต่อสาย 2-Wire และ 3-Wire

สำหรับการวัดค่าความต้านทาน แคตตาล็อกระบุช่วงการวัดภายใน 0-5000 Ohm โดยมี 5 ย่านการวัด และความละเอียดในการอ่านสัญญาณ 16 bit

ตัวเครื่องมีขนาดกะทัดรัด 12.5 x 104 x 72 mm (กว้าง x สูง x ลึก) เหมาะสำหรับงานตรวจวัดอุณหภูมิและความต้านทานในเครื่องจักรหรือกระบวนการผลิตที่ใช้ระบบ S-DIAS ของ SIGMATEK

คุณสมบัติทั่วไป (Features)

แบรนด์ SIGMATEK
รุ่น AI 812
ตระกูล S-DIAS
ประเภท Analog Input Module
รองรับ Analog Input จำนวน 4 ช่อง
รับสัญญาณประเภท Resistance หรือ Temperature
ความละเอียดในการอ่านสัญญาณ 16 bit
รองรับการวัดค่าความต้านทานภายในช่วง 0-5000 Ohm
มี 5 ย่านการวัดความต้านทานตามข้อมูลแคตตาล็อก
รองรับเซนเซอร์อุณหภูมิ PT100
รองรับเซนเซอร์อุณหภูมิ PT1000
รองรับเซนเซอร์อุณหภูมิ NI100
รองรับเซนเซอร์อุณหภูมิ NI1000
รองรับการต่อเซนเซอร์แบบ 2-Wire และ 3-Wire
ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
เหมาะสำหรับระบบตรวจวัดอุณหภูมิในงาน Automation

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	AI 812
Series	S-DIAS
Product Type	Analog Input Module
Number of Analog Inputs	4 Channels
Input Function	Resistance / Temperature
Resolution	16 bit
Resistance Measurement	Within 0-5000 Ohm
Resistance Ranges	5 Ranges (Individual Ranges Not Specified)
Temperature Sensor Types	PT100 / PT1000 / NI100 / NI1000
Sensor Wiring	2-Wire / 3-Wire
Width	12.5 mm
Height	104 mm
Depth	72 mm
Dimensions (W x H x D)	12.5 x 104 x 72 mm
Temperature Measurement Range	To Be Confirmed for Each Sensor Type
Measurement Accuracy	Not Specified in Catalog
Sampling Rate	Not Specified in Catalog
Electrical Isolation	Not Specified in Catalog
Module Power Requirements	To Be Confirmed According to S-DIAS System
Operating Temperature	Not Specified in Catalog

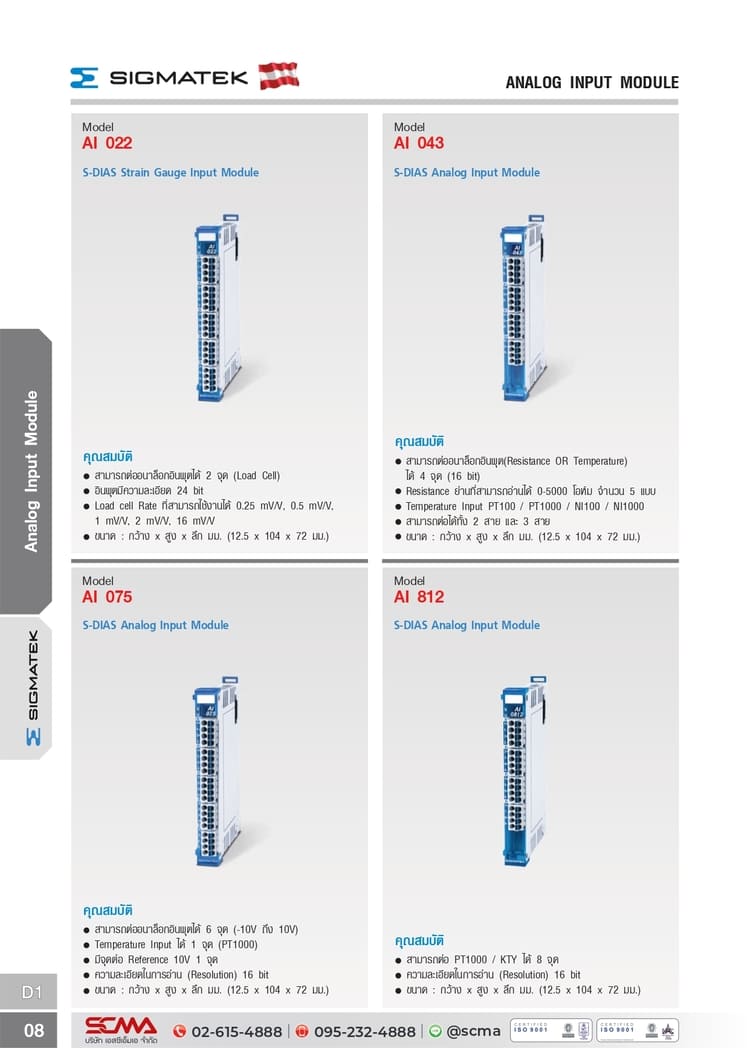

Catalog Reference	SCMA General Catalog Vol.5, D1-08

หมายเหตุ: แคตตาล็อกระบุจำนวนอินพุต ประเภทเซนเซอร์ ความละเอียด ช่วงการวัดความต้านทาน และขนาดตัวเครื่อง แต่ไม่ได้ระบุช่วงอุณหภูมิที่วัดได้ของเซนเซอร์แต่ละชนิด ความแม่นยำ หรือรายละเอียดของย่านความต้านทานทั้ง 5 ย่าน ต้องตรวจสอบ Datasheet เฉพาะรุ่น AI 812 ก่อนกำหนดสเปกโครงการ

Analog Input จำนวน 4 ช่อง

SIGMATEK AI 812 รองรับช่องรับสัญญาณอนาล็อกจำนวน 4 จุด สำหรับการตรวจวัดค่าความต้านทานหรืออุณหภูมิจากเซนเซอร์ที่รองรับ

โมดูลสามารถนำไปใช้รวบรวมข้อมูลการวัดจากหลายตำแหน่งภายในระบบควบคุมเครื่องจักร โดยต้องกำหนดประเภทสัญญาณและการเชื่อมต่อของแต่ละช่องให้ถูกต้องตามคู่มือผู้ผลิต

การวัดค่าความต้านทาน (Resistance Measurement)

AI 812 รองรับการวัดค่าความต้านทานภายในช่วง 0-5000 Ohm โดยแคตตาล็อกระบุว่ามี 5 ย่านการวัดสำหรับการใช้งาน

การเลือกย่านการวัดควรสอดคล้องกับช่วงความต้านทานของอุปกรณ์หรือเซนเซอร์ที่เชื่อมต่อ เพื่อให้การอ่านค่ามีความเหมาะสมกับงาน

รายละเอียดของขอบเขตการวัดในแต่ละย่าน วิธีการกำหนดค่า และพิกัดสัญญาณต้องตรวจสอบจากเอกสารทางเทคนิคของผู้ผลิต

รองรับเซนเซอร์ PT100 และ PT1000

AI 812 รองรับเซนเซอร์วัดอุณหภูมิชนิด PT100 และ PT1000 ซึ่งเป็น Resistance Temperature Detector (RTD) ที่ใช้คุณสมบัติการเปลี่ยนแปลงความต้านทานของแพลทินัมตามอุณหภูมิ

โดยทั่วไป PT100 มีค่าความต้านทานมาตรฐาน 100 Ohm ที่ 0°C และ PT1000 มีค่าความต้านทานมาตรฐาน 1000 Ohm ที่ 0°C ทั้งนี้ขอบเขตอุณหภูมิที่โมดูลสามารถวัดได้จริงต้องตรวจสอบตาม Datasheet ของ AI 812

รองรับเซนเซอร์ NI100 และ NI1000

โมดูลรองรับเซนเซอร์วัดอุณหภูมิ NI100 และ NI1000 ซึ่งเป็นเซนเซอร์วัดอุณหภูมิแบบความต้านทานที่ใช้วัสดุนิกเกิล

การใช้งานต้องตรวจสอบมาตรฐานของเซนเซอร์ ช่วงอุณหภูมิ และความสัมพันธ์ระหว่างอุณหภูมิกับความต้านทานให้ตรงกับการตั้งค่าของระบบควบคุม

รองรับการต่อเซนเซอร์แบบ 2-Wire และ 3-Wire

AI 812 รองรับรูปแบบการเชื่อมต่อเซนเซอร์แบบ 2 สายและ 3 สาย ตามข้อมูลแคตตาล็อก

2-Wire Connection: ใช้สายสัญญาณ 2 เส้นในการเชื่อมต่อเซนเซอร์ โดยความต้านทานของสายอาจส่งผลต่อค่าที่อ่านได้ โดยเฉพาะเมื่อต้องเดินสายระยะไกล

3-Wire Connection: เป็นรูปแบบการต่อสายที่ใช้สำหรับชดเชยผลกระทบจากความต้านทานสายภายใต้เงื่อนไขที่เหมาะสม ช่วยลดความคลาดเคลื่อนของการวัดเมื่อใช้ร่วมกับโมดูลและเซนเซอร์ที่รองรับ

ก่อนติดตั้งต้องตรวจสอบ Wiring Diagram และตำแหน่งขั้วต่อของ AI 812 โดยตรง เพื่อให้การอ่านค่าความต้านทานหรืออุณหภูมิถูกต้อง

ความละเอียด 16 bit (Resolution)

AI 812 มีความละเอียดในการอ่านสัญญาณ 16 bit ตามข้อมูลแคตตาล็อก เหมาะสำหรับการนำไปประยุกต์ใช้ในงานตรวจวัดค่าความต้านทานและอุณหภูมิในระบบอุตสาหกรรม

ความละเอียด 16 bit เป็นข้อมูลเกี่ยวกับการแปลงสัญญาณและไม่ควรนำไปตีความเป็นความแม่นยำของการวัดโดยตรง เนื่องจากความแม่นยำจริงขึ้นอยู่กับเซนเซอร์ วงจรอ่านค่า การติดตั้ง และสภาพแวดล้อม

การทำงานร่วมกับระบบ S-DIAS

AI 812 เป็นโมดูลในตระกูล S-DIAS ของ SIGMATEK สำหรับการขยายช่องรับข้อมูลการวัดให้ระบบควบคุมที่รองรับ

การเลือกใช้งานต้องตรวจสอบความเข้ากันได้ของ CPU โมดูลจ่ายไฟ และอุปกรณ์ประกอบ รวมถึงข้อกำหนดการกำหนดค่าช่องสัญญาณและการแสดงผลข้อมูลในซอฟต์แวร์

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	12.5 mm
Height	104 mm
Depth	72 mm

ตัวเครื่องมีขนาดกะทัดรัดสำหรับการจัดวางร่วมกับโมดูลอื่นในระบบ S-DIAS โดยต้องเผื่อพื้นที่สำหรับขั้วต่อสายไฟ การเดินสายเซนเซอร์ และการบำรุงรักษาตามคู่มือผู้ผลิต

ตัวอย่างการประยุกต์ใช้งาน (Applications)

ระบบตรวจวัดอุณหภูมิในเครื่องจักรอุตสาหกรรม
ระบบรับสัญญาณจากเซนเซอร์ PT100 และ PT1000
ระบบรับสัญญาณจากเซนเซอร์ NI100 และ NI1000
ระบบตรวจวัดความต้านทานในกระบวนการผลิต
ระบบตรวจวัดอุณหภูมิหลายตำแหน่ง
ระบบ PLC ที่ต้องการรับสัญญาณ RTD
ระบบ Factory Automation และ Machine Control
งานออกแบบระบบควบคุมและตรวจวัดอุณหภูมิในอุตสาหกรรม

แนวทางการเลือก SIGMATEK AI 812

ตรวจสอบจำนวนช่อง Analog Input ที่ต้องใช้งาน
ตรวจสอบประเภทเซนเซอร์ PT100, PT1000, NI100 หรือ NI1000
ตรวจสอบว่าต้องการวัดค่าความต้านทานหรืออุณหภูมิ
ตรวจสอบช่วงความต้านทานและย่านการวัดที่รองรับ
ตรวจสอบช่วงอุณหภูมิที่ต้องการวัดตาม Datasheet
กำหนดรูปแบบการต่อสายแบบ 2-Wire หรือ 3-Wire
พิจารณาความละเอียดและความแม่นยำที่กระบวนการต้องการ
ตรวจสอบความเข้ากันได้กับ CPU และระบบ S-DIAS
ตรวจสอบตำแหน่งขั้วต่อและข้อกำหนดการเดินสาย

ข้อควรระวังในการติดตั้ง (Installation Precautions)

ตรวจสอบประเภทเซนเซอร์และรูปแบบการต่อสายก่อนติดตั้ง
ใช้ Wiring Diagram ของรุ่น AI 812 ในการเชื่อมต่อทุกช่อง
ตรวจสอบความต้านทานสายและความยาวสายเซนเซอร์ที่ใช้งาน
เลือกชนิดสายและการป้องกันสัญญาณรบกวนให้เหมาะสม
ไม่ต่อแรงดันหรือกระแสจากแหล่งภายนอกเข้าช่องวัดความต้านทานโดยไม่ได้รับการรองรับจากผู้ผลิต
ตรวจสอบการกำหนดค่าประเภทเซนเซอร์ในระบบควบคุม
ตรวจสอบระบบจ่ายไฟและอุปกรณ์ประกอบตามคู่มือ SIGMATEK
ไม่เสียบหรือถอดโมดูลในขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
ทดสอบค่าที่อ่านได้กับเซนเซอร์หรือแหล่งอ้างอิงที่เหมาะสมก่อนใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

สินค้าเป็น SIGMATEK S-DIAS Analog Input Module รุ่น AI 812
รองรับการวัด Resistance หรือ Temperature จำนวน 4 ช่อง
มีความละเอียด 16 bit
รองรับการวัดความต้านทานภายในช่วง 0-5000 Ohm จำนวน 5 ย่าน
รองรับ Temperature Input ประเภท PT100, PT1000, NI100 และ NI1000
รองรับการเชื่อมต่อเซนเซอร์แบบ 2-Wire และ 3-Wire
ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
แคตตาล็อกไม่ได้ระบุความแม่นยำและช่วงอุณหภูมิของแต่ละประเภทเซนเซอร์
ไม่ควรนำสเปกของ AI 022, AI 043 หรือ AI 075 มาใช้แทน AI 812
ตรวจสอบความเข้ากันได้ของ CPU และระบบ S-DIAS ก่อนสั่งซื้อ
