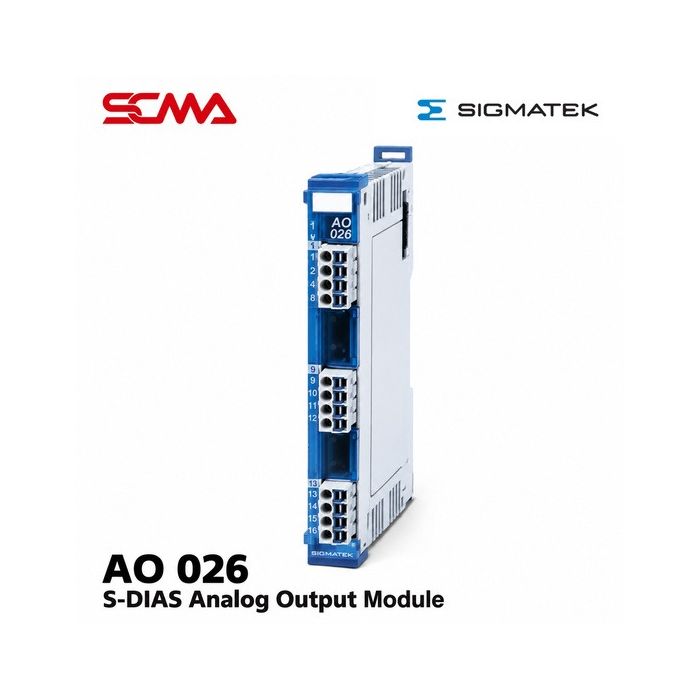

โมดูลอนาล็อกเอาต์พุต SIGMATEK รุ่น AO 026 (S-DIAS Analog Output Module)

SIGMATEK AO 026 เป็นโมดูลอนาล็อกเอาต์พุต (Analog Output Module) ในตระกูล S-DIAS สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม รองรับการส่งสัญญาณอนาล็อกจำนวน 2 ช่อง โดยสามารถเลือกรูปแบบสัญญาณเอาต์พุตเป็นแบบกระแส (Current) หรือแรงดัน (Voltage) ตามข้อกำหนดของระบบ

โมดูลมีความละเอียดเอาต์พุต 16 bit เหมาะสำหรับนำไปประยุกต์ใช้ในระบบที่ต้องการส่งสัญญาณควบคุมแบบต่อเนื่องจาก PLC หรือระบบ Automation ไปยังอุปกรณ์ภายนอกที่รองรับ

ตัวเครื่องมีขนาดกะทัดรัด 12.5 x 104 x 72 mm (กว้าง x สูง x ลึก) สามารถนำไปออกแบบติดตั้งร่วมกับระบบ S-DIAS ของ SIGMATEK ที่เข้ากันได้

คุณสมบัติทั่วไป (Features)

• แบรนด์ SIGMATEK
• รุ่น AO 026
• ตระกูล S-DIAS
• ประเภท S-DIAS Analog Output Module
• รองรับ Analog Output จำนวน 2 ช่อง
• สามารถเลือกรูปแบบเอาต์พุตแบบกระแสหรือแรงดัน
• มีความละเอียดเอาต์พุต 16 bit
• ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
• เหมาะสำหรับการส่งสัญญาณควบคุมอนาล็อกในระบบอุตสาหกรรม
• ใช้งานร่วมกับระบบควบคุม S-DIAS ที่รองรับ
• เหมาะสำหรับระบบ Factory Automation และ Machine Control

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	AO 026
Series	S-DIAS
Product Type	Analog Output Module
Number of Analog Outputs	2 Channels
Output Signal Type	Current / Voltage
Output Resolution	16 bit
Voltage Output Range	To Be Confirmed from Manufacturer Datasheet
Current Output Range	To Be Confirmed from Manufacturer Datasheet
Output Accuracy	Not Specified in Catalog
Maximum Output Load	Not Specified in Catalog
Electrical Isolation	Not Specified in Catalog
Module Power Requirements	To Be Confirmed According to S-DIAS System
Width	12.5 mm
Height	104 mm
Depth	72 mm
Dimensions (W x H x D)	12.5 x 104 x 72 mm
Operating Temperature	Not Specified in Catalog

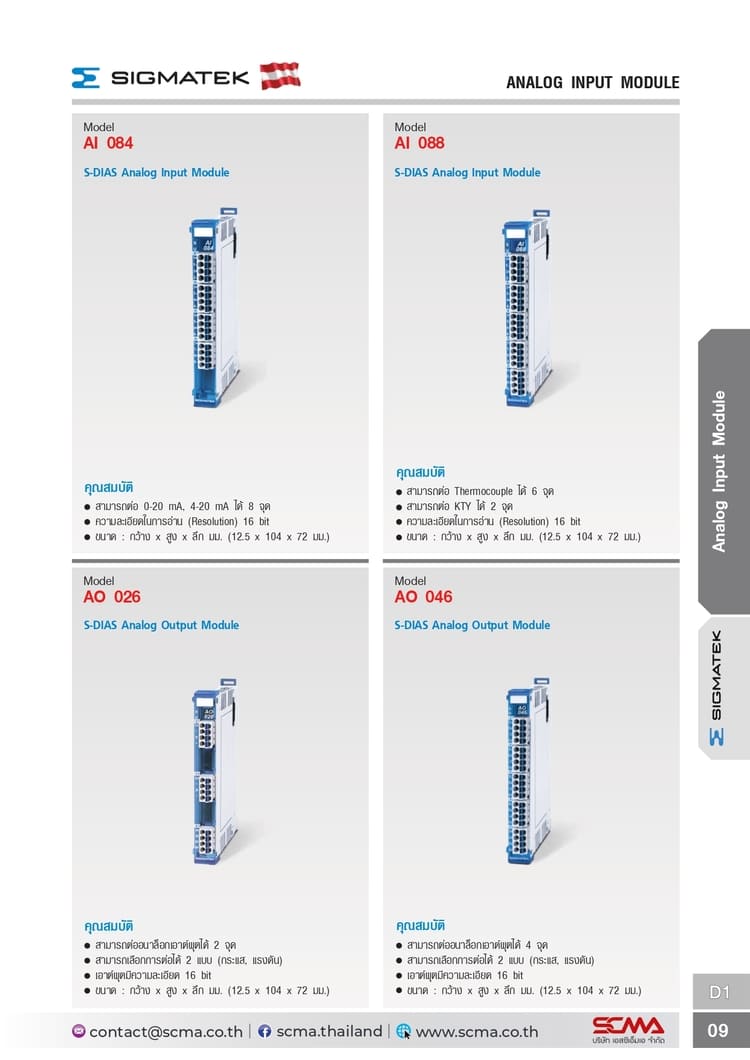

Catalog Reference	SCMA General Catalog Vol.5, D1-09

หมายเหตุ: ข้อมูลแคตตาล็อกยืนยันจำนวนเอาต์พุต รูปแบบการส่งสัญญาณ ความละเอียด และขนาดตัวเครื่อง แต่ไม่ได้ระบุช่วงแรงดันหรือกระแสที่รองรับอย่างชัดเจน จึงต้องตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบระบบ

Analog Output จำนวน 2 ช่อง

SIGMATEK AO 026 มีช่องส่งสัญญาณอนาล็อกจำนวน 2 จุด สำหรับการส่งค่าควบคุมจากระบบ Automation ไปยังอุปกรณ์ที่ต้องรับคำสั่งผ่านสัญญาณอนาล็อก

สามารถนำไปประยุกต์ใช้ในการควบคุมอุปกรณ์ที่รองรับสัญญาณแรงดันหรือกระแส เช่น ชุดขับเคลื่อน วงจรควบคุมกำลังไฟฟ้า หรืออุปกรณ์ควบคุมกระบวนการ โดยต้องตรวจสอบความเข้ากันได้ของสัญญาณก่อนเชื่อมต่อ

รองรับเอาต์พุตแบบแรงดันและกระแส (Voltage / Current Output)

AO 026 สามารถเลือกรูปแบบการส่งสัญญาณได้ 2 ประเภท ได้แก่ Voltage Output และ Current Output ตามข้อมูลแคตตาล็อก

Voltage Output: ใช้สำหรับส่งสัญญาณควบคุมในรูปแบบแรงดันไปยังอุปกรณ์ที่รองรับ โดยต้องตรวจสอบช่วงแรงดันที่ใช้งานจริงจาก Datasheet

Current Output: ใช้สำหรับส่งสัญญาณควบคุมในรูปแบบกระแสไปยังอุปกรณ์ที่รองรับ โดยต้องตรวจสอบช่วงกระแสและพิกัดโหลดจาก Datasheet

ไม่ควรระบุว่า AO 026 รองรับช่วงแรงดันหรือกระแสใดโดยเฉพาะจนกว่าจะได้รับข้อมูลจากผู้ผลิต

ความละเอียดเอาต์พุต 16 bit (16-bit Resolution)

AO 026 มีความละเอียดเอาต์พุต 16 bit ตามข้อมูลแคตตาล็อก ทำให้สามารถกำหนดระดับสัญญาณอนาล็อกภายในช่วงที่โมดูลรองรับได้หลายระดับ

ความละเอียด 16 bit เป็นคุณสมบัติของการแปลงสัญญาณดิจิทัลเป็นอนาล็อก ไม่ใช่ค่าความแม่นยำของสัญญาณโดยตรง เนื่องจากความแม่นยำจริงขึ้นอยู่กับวงจรเอาต์พุต โหลด และสภาพแวดล้อมการใช้งาน

การทำงานร่วมกับระบบ S-DIAS

AO 026 เป็นโมดูลในตระกูล S-DIAS ของ SIGMATEK สำหรับขยายช่อง Analog Output ให้ระบบควบคุมอัตโนมัติที่รองรับ โดยต้องเลือก CPU ระบบจ่ายไฟ และอุปกรณ์ประกอบให้เหมาะสม

ก่อนติดตั้งควรตรวจสอบการกำหนดค่าชนิดเอาต์พุต ความเข้ากันได้ของโมดูล และระบบควบคุมจากคู่มือผู้ผลิต

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	12.5 mm
Height	104 mm
Depth	72 mm

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบส่งสัญญาณควบคุมอนาล็อกในเครื่องจักรอุตสาหกรรม
• ระบบควบคุมอุปกรณ์ที่รับคำสั่งแบบ Voltage หรือ Current
• ระบบควบคุมกระบวนการผลิต
• ระบบสั่งงานอุปกรณ์ขับเคลื่อนที่รองรับสัญญาณอนาล็อก
• ระบบควบคุมกำลังไฟฟ้าที่รองรับคำสั่งอนาล็อก
• ระบบ Factory Automation และ Machine Control
• ระบบขยาย Analog Output สำหรับ PLC ที่รองรับ S-DIAS
• งานออกแบบและพัฒนาระบบควบคุมอุตสาหกรรม

แนวทางการเลือก SIGMATEK AO 026

• ตรวจสอบจำนวนช่อง Analog Output ที่ต้องใช้งาน
• ตรวจสอบว่าอุปกรณ์ปลายทางต้องการสัญญาณแบบแรงดันหรือกระแส
• ตรวจสอบช่วงสัญญาณเอาต์พุตที่รองรับจาก Datasheet
• ตรวจสอบพิกัดโหลดและความสามารถในการขับสัญญาณ
• พิจารณาความละเอียด 16 bit ตามข้อกำหนดของระบบ
• ตรวจสอบความแม่นยำและเวลาตอบสนองของเอาต์พุต
• ตรวจสอบความเข้ากันได้กับ CPU และระบบ S-DIAS
• ตรวจสอบระบบจ่ายไฟและรูปแบบการเดินสาย

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบประเภทสัญญาณ Voltage หรือ Current ก่อนเชื่อมต่อ
• ใช้ช่วงสัญญาณเอาต์พุตตาม Datasheet เฉพาะรุ่น
• ตรวจสอบขั้วต่อและ Wiring Diagram ของผู้ผลิต
• ไม่ต่อโหลดที่มีพิกัดเกินความสามารถของเอาต์พุต
• แยกการเดินสายสัญญาณอนาล็อกจากสายกำลังที่มีสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบการต่อกราวด์และสายชีลด์ตามข้อกำหนดของระบบ
• ตรวจสอบการกำหนดค่าเอาต์พุตก่อนเริ่มใช้งานจริง
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบสัญญาณเอาต์พุตทุกช่องก่อนนำไปควบคุมเครื่องจักร

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK S-DIAS Analog Output Module รุ่น AO 026
• รองรับ Analog Output จำนวน 2 ช่อง
• สามารถเลือกเอาต์พุตแบบ Current หรือ Voltage
• มีความละเอียดเอาต์พุต 16 bit
• ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
• ไม่ใช่ Analog Input Module รุ่น AI 026
• แคตตาล็อกไม่ได้ระบุช่วงเอาต์พุตแรงดันและกระแสอย่างชัดเจน
• ต้องตรวจสอบช่วงสัญญาณและพิกัดโหลดจาก Datasheet ก่อนใช้งาน
• ตรวจสอบ CPU และระบบ S-DIAS ที่ใช้งานร่วมกันก่อนสั่งซื้อ
