AC3264 \ ecomat 300 \ Bus system AS-interface \ SmartL25 4DI 3DO T C \ DE \

รายละเอียด AC3264 ifm โมดูล AS-i อินพุต 4 ช่องและเอาต์พุต 3 ช่อง

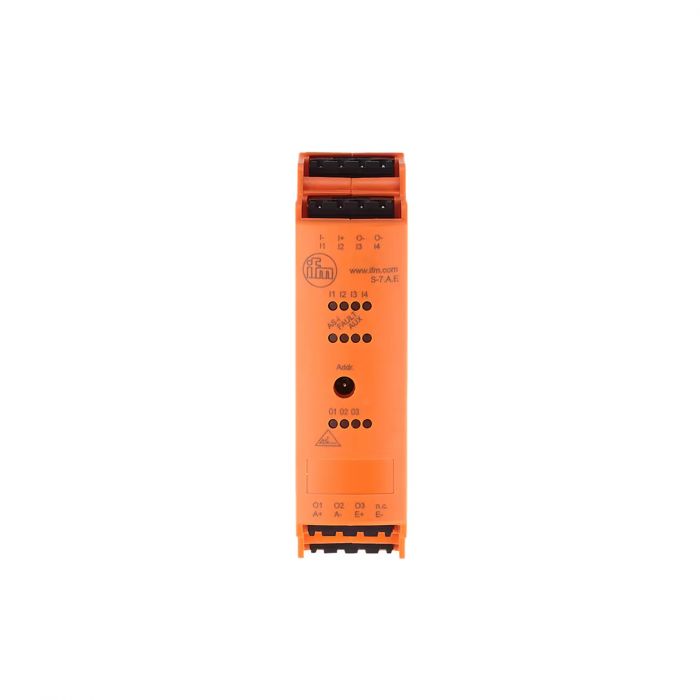

AC3264 เป็นโมดูล SmartL25 สำหรับตู้คอนโทรล มีอินพุต PNP 4 ช่องและเอาต์พุต PNP 3 ช่อง จ่ายไฟให้เซนเซอร์จาก AS-i และใช้ไฟ AUX สำหรับโหลดเอาต์พุต

คุณสมบัติเด่น

• แยกแหล่งจ่ายเซนเซอร์ AS-i และโหลดเอาต์พุต AUX
• มี Watchdog และระบบป้องกันการลัดวงจร
• รองรับ Extended Addressing
• มี LED แสดงสถานะอินพุต เอาต์พุต ไฟเลี้ยง และข้อผิดพลาด

ข้อมูลทางเทคนิค

• อินพุต / เอาต์พุต: 4DI / 3DO แบบ PNP
• แรงดัน AS-i: 18–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 250 mA
• แรงดัน AUX: 20–30 V DC
• กระแสที่ใช้จาก AUX สูงสุด: 3 A
• แรงดันจ่ายเซนเซอร์: 18–30 V DC จาก AS-i
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 200 mA
• กระแสโหลดสูงสุดต่อเอาต์พุต: 1 A
• พิกัดโหลด DC-12 / DC-13: 700 mA / 20 W
• กระแสโหลดเอาต์พุตรวมสูงสุด: 3 A
• AS-i Profile: S-7.A.E
• ขนาด: 129.3 × 25.4 × 59.3 มม.
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

ห้ามต่อจุด I-, I+, I1, I2, I3 และ I4 เข้ากับศักย์ภายนอก เพราะเชื่อมต่อกับ AS-i เมื่ออุณหภูมิสูงกว่า 40°C ต้องลดพิกัดกระแสตามคู่มือผู้ผลิต
