8128 LOAD CURRENT CLAMP SENSORS KYORITSU

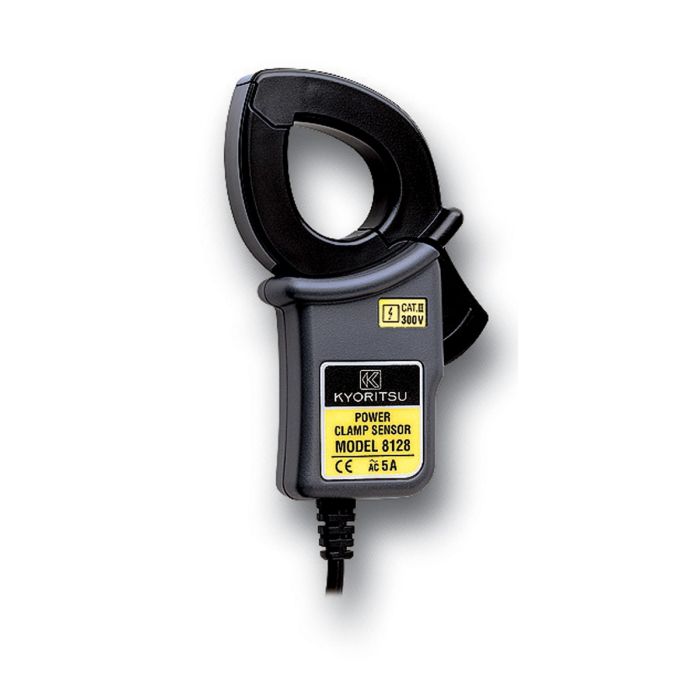

8128 Load Current Clamp Sensor – KYORITSU

KYORITSU 8128 เป็นแคล้มป์เซนเซอร์สำหรับวัดกระแสโหลด AC มี Rated Current 5 A และรองรับกระแสสูงสุด 50 A สามารถคล้องตัวนำไฟฟ้าได้ถึง Ø24 mm พร้อมสายสัญญาณยาวประมาณ 3 m และหัวต่อแบบ MINI DIN 6 pin สำหรับเชื่อมต่อกับเครื่องมือวัดที่รองรับ

จุดเด่น

• Rated Current: AC 5 A
• รองรับกระแสสูงสุด 50 A
• รองรับตัวนำไฟฟ้าขนาดสูงสุด Ø24 mm
• Output Voltage: AC 50 mV / 5 A
• Maximum Output: AC 500 mV / 50 A
• อัตราส่วนเอาต์พุต AC 10 mV/A
• สายสัญญาณยาวประมาณ 3 m
• หัวต่อแบบ MINI DIN 6 pin

ข้อมูลทางเทคนิค

• Rated Current: AC 5 A (Max. 50 A)
• Conductor Size: Ø24 mm
• Output Voltage: AC 50 mV / 5 A [Max. 500 mV / 50 A]
• Output Ratio: AC 10 mV/A
• Output Impedance: Approx. 20 Ω
• Cable Length: Approx. 3 m
• Output Connector: MINI DIN 6 pin

สภาพแวดล้อมการใช้งาน

• Operating Temperature: 0°C to +50°C
• Operating Humidity: Less than 85% RH, without condensation

ขนาดและน้ำหนัก

• Dimensions: 100(L) × 60(W) × 26(D) mm
• Weight: Approx. 160 g

มาตรฐาน

• IEC 61010-1:2001
• IEC 61010-2-032:2002
• CAT III 300 V
• Pollution Degree 2

อุปกรณ์ที่ให้มา

• 9095 Portable Case
• Instruction Manual
• Cable Marker

อุปกรณ์เสริม

• 7146 Banana Ø4 Adjuster Plug
• 7185 Extension Cable

รุ่นเครื่องมือที่รองรับ

• 5010
• 5020
• 5050 – ไม่รองรับการวัด Ior
• 6305
• 6315

ข้อมูลผลิตภัณฑ์

• Model: 8128
• Product Type: Load Current Clamp Sensor
• Rated Current: AC 5 A (Max. 50 A)
• Conductor Size: Ø24 mm
• Output: AC 10 mV/A
• Connector: MINI DIN 6 pin
• Brand: KYORITSU
