รายละเอียด SU8631 Ultrasonic Flow Meter – เซนเซอร์วัดอัตราการไหลแบบอัลตราโซนิก ifm

SU8631 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter) สำหรับตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์พิเศษ (Ultra-Pure Water) สารละลายไกลคอล น้ำมัน และของเหลวหล่อเย็นตามข้อกำหนดของผู้ผลิต มีช่วงวัดอัตราการไหล 1-240 ลิตรต่อนาที หรือ 0.06-14.4 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวนอก NPT 1 นิ้ว ขนาด DN25 สามารถตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม พร้อมฟังก์ชันตรวจสอบทิศทางการไหลและคุณภาพสัญญาณ รองรับ Switching Output แบบ PNP/NPN, Analog 4-20 mA, Pulse Output, Frequency Output และ IO-Link พร้อมหน้าจอสีขนาด 1.44 นิ้ว เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว ระบบบำบัดน้ำ และระบบควบคุมกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Ultrasonic สำหรับตรวจวัดอัตราการไหลของของเหลวแบบ Inline
• ช่วงวัดอัตราการไหล 1-240 l/min หรือ 0.06-14.4 m³/h
• ข้อต่อกระบวนการแบบเกลียวนอก NPT 1 นิ้ว ขนาด DN25
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ สารละลายไกลคอล น้ำมัน และของเหลวหล่อเย็นตามข้อกำหนดผู้ผลิต
• ตรวจวัดอัตราการไหลและอุณหภูมิได้ในอุปกรณ์เดียว
• ความแม่นยำในการวัดอัตราการไหลของน้ำ ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ท่อวัดผลิตจาก Stainless Steel 316L ทนทานต่อของเหลวที่รองรับตามข้อกำหนดผู้ผลิต
• ไม่จำเป็นต้องอาศัยค่าการนำไฟฟ้าขั้นต่ำเหมือนเซนเซอร์แบบ Magnetic-Inductive
• รองรับ Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Preset Counter สำหรับตรวจสอบปริมาตรสะสมตามค่าที่กำหนด
• รองรับ Flow Direction Detection สำหรับตรวจสอบทิศทางการไหล
• รองรับ Signal Quality Monitoring สำหรับตรวจสอบคุณภาพสัญญาณการวัด
• รองรับ Switching Output แบบ PNP/NPN สามารถตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output สำหรับส่งค่าการวัดในรูปแบบสัญญาณความถี่
• รองรับ IO-Link Version 1.1.3 ความเร็ว COM2 (38.4 kBaud)
• สามารถตั้งค่าพารามิเตอร์ผ่านปุ่มบนตัวเครื่องหรือผ่าน IO-Link
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• มีไฟ LED สีเหลือง 2 ดวงแสดงสถานะ Switching Output
• มีไฟ LED แบบ 3 สีสำหรับการวินิจฉัยอุปกรณ์
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +100°C
• รองรับความดันใช้งานสูงสุด 100 bar
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ระดับการป้องกัน IP65 และ IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

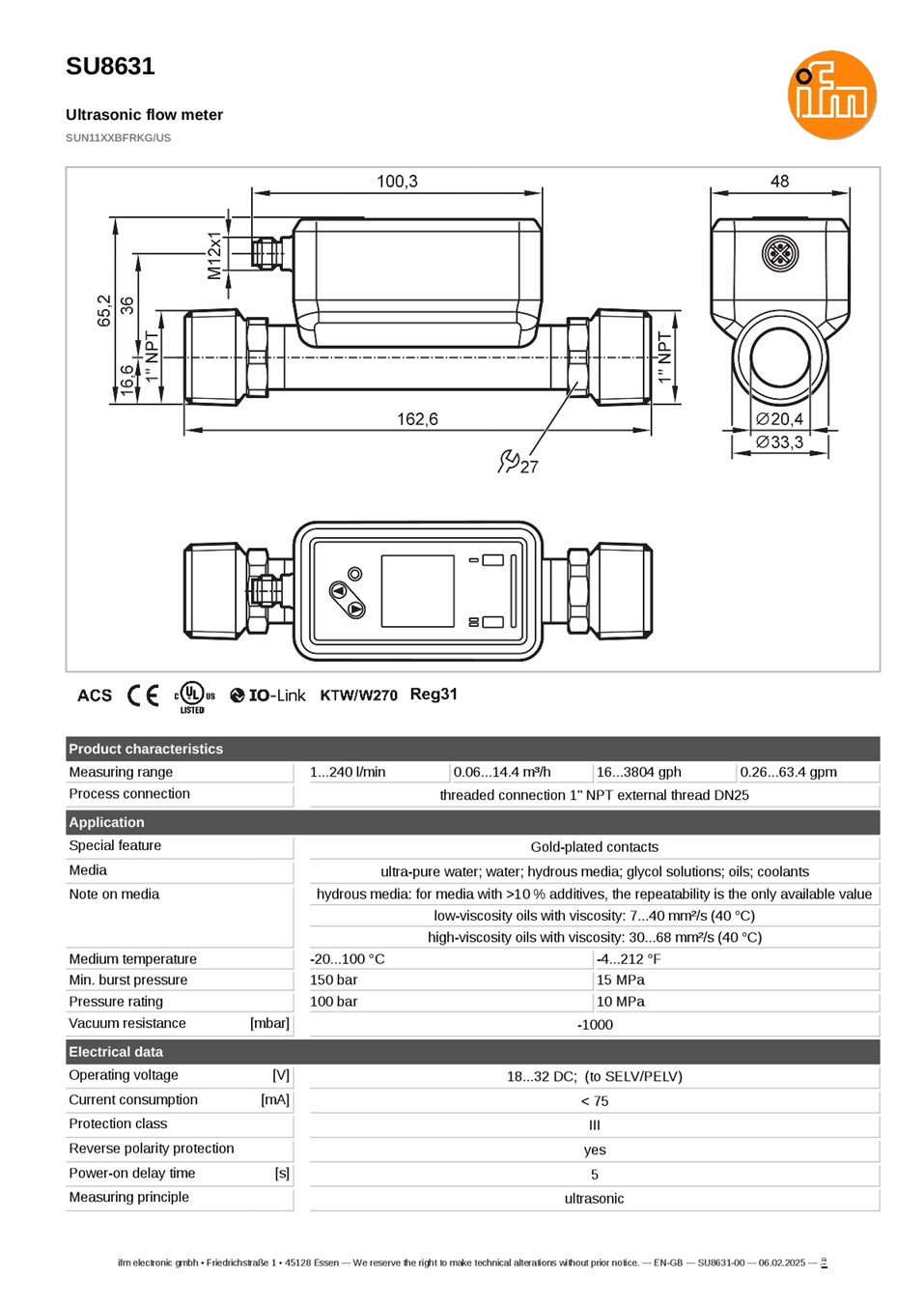

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SU8631
• รหัสผลิตภัณฑ์: SUN11XXBFRKG/US
• ประเภท: Ultrasonic Flow Meter / Ultrasonic Flow Sensor
• หลักการวัด: Ultrasonic
• รูปแบบการวัด: Inline Flow Measurement
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Hydrous Media, Glycol Solutions, Oils และ Coolants
• ช่วงความหนืดของน้ำมันความหนืดต่ำ: 7-40 mm²/s ที่ 40°C
• ช่วงความหนืดของน้ำมันความหนืดสูง: 30-68 mm²/s ที่ 40°C

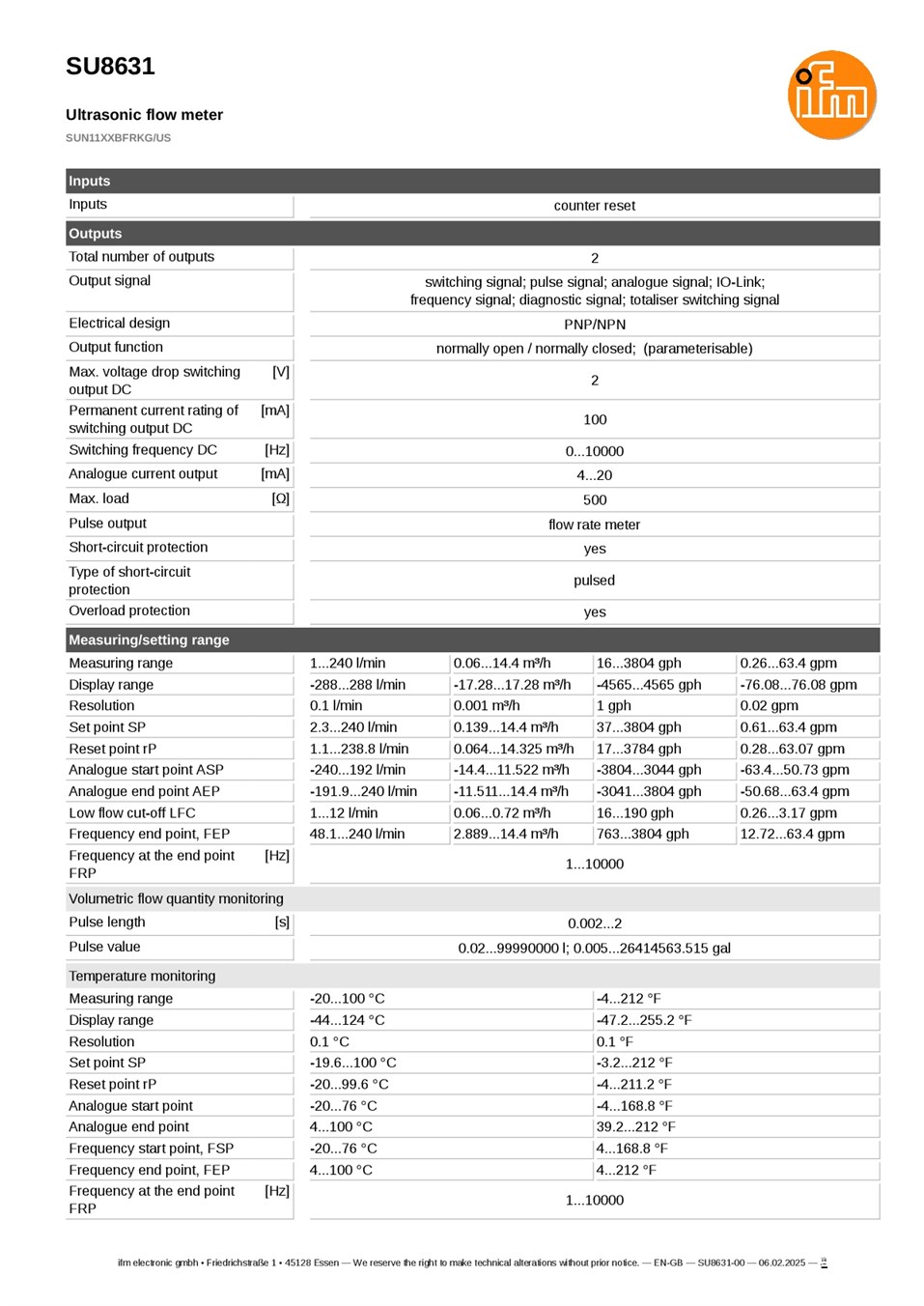

• ช่วงวัดอัตราการไหล: 1-240 l/min
• ช่วงวัดอัตราการไหล: 0.06-14.4 m³/h
• ช่วงวัดอัตราการไหล: 0.26-63.4 gpm
• ช่วงวัดอัตราการไหล: 16-3804 gph
• ช่วงแสดงผลอัตราการไหล: -288 ถึง +288 l/min
• ช่วงแสดงผลอัตราการไหล: -17.28 ถึง +17.28 m³/h
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความแม่นยำสำหรับน้ำ: ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับสารละลายไกลคอล 35%: ±(5% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับน้ำมันความหนืดต่ำ 10 mm²/s ที่ 40°C: ±(5% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับน้ำมันความหนืดสูง 46 mm²/s ที่ 40°C: ±(5% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 2.3-240 l/min
• ช่วงตั้งค่า Reset Point (Flow): 1.1-238.8 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): -240 ถึง +192 l/min
• ช่วงตั้งค่า Analog End Point (Flow): -191.9 ถึง +240 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 1-12 l/min
• ช่วงตั้งค่า Frequency End Point: 48.1-240 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่า Pulse Length: 0.002-2 วินาที
• ช่วงตั้งค่า Pulse Value: 0.02-99990000 l
• ช่วงวัดอุณหภูมิ: -20 ถึง +100°C
• ช่วงแสดงผลอุณหภูมิ: -44 ถึง +124°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Temperature): -19.6 ถึง +100°C
• ช่วงตั้งค่า Reset Point (Temperature): -20 ถึง +99.6°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +76°C
• ช่วงตั้งค่า Analog End Point (Temperature): +4 ถึง +100°C
• อุณหภูมิของตัวกลาง: -20 ถึง +100°C
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 100 bar (10 MPa)
• แรงดันแตกขั้นต่ำ: 150 bar (15 MPa)
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 75 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• ประเภทเอาต์พุต: Switching Signal, Pulse Signal, Analog Signal, Frequency Signal, Diagnostic Signal, Totalizer Switching Signal และ IO-Link ตามการตั้งค่า
• ชนิด Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: ตั้งค่าความถี่ปลายช่วงได้ 1-10000 Hz
• Pulse Output: รองรับการส่งสัญญาณตามปริมาตรการไหลสะสม
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Preset Counter: รองรับ
• Counter Reset Input: รองรับ
• OUT1: Switching Output, Pulse Output, Frequency Output, Preset Counter Signal หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Pulse Output, Analog Output, Preset Counter Signal หรือ Counter Reset Input ตามการตั้งค่า
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.25 วินาที เมื่อ dAP = 0 (T09)
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T05 / T09: 5.7 / 86 วินาที
• ฟังก์ชันวินิจฉัย: Flow Direction Detection และ Signal Quality Monitoring
• การสื่อสาร: IO-Link Version 1.1.3
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 9.6 ms
• IO-Link Device ID: 1759
• Process Connection: 1 Inch NPT External Thread
• ขนาดข้อต่อ: DN25
• ระยะท่อตรงก่อนเซนเซอร์: 5 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316L, PFA, FKM และ PBT
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L
• ขนาดตัวเครื่อง: 162.6 x 48 x 65.2 mm
• น้ำหนัก: ประมาณ 623.4 g
• หน้าจอแสดงผล: Colour Display 1.44 Inch ความละเอียด 128 x 128 Pixels
• ไฟแสดงสถานะ Switching: LED สีเหลือง 2 ดวง
• ไฟแสดงการวินิจฉัย: LED แบบ 3 สี จำนวน 1 ดวง
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN 61326-1:2021
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 20 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts
• Pin 1 (BN): L+ – แรงดันไฟเลี้ยง
• Pin 2 (WH): OUT2 – Switching / Pulse / Analog / Counter Reset ตามการตั้งค่า
• Pin 3 (BU): L- – ขั้วลบไฟเลี้ยง
• Pin 4 (BK): OUT1 – Switching / Pulse / Frequency / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบผลิตน้ำบริสุทธิ์และระบบ Reverse Osmosis (RO)
• ตรวจสอบอัตราการไหลของน้ำในระบบบำบัดน้ำและระบบจ่ายน้ำอุตสาหกรรม
• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักร
• ตรวจสอบอัตราการไหลของสารละลายไกลคอลในระบบทำความเย็น
• ตรวจวัดอัตราการไหลของน้ำมันที่มีความหนืดตามข้อกำหนดผู้ผลิต
• ตรวจสอบการไหลของของเหลวหล่อเย็นในระบบเครื่องจักร
• ตรวจวัดอัตราการไหลและอุณหภูมิในกระบวนการผลิต
• ติดตามปริมาตรการไหลสะสมผ่าน Totalizer
• ใช้ Preset Counter สำหรับส่งสัญญาณเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• ตรวจสอบทิศทางการไหลและคุณภาพสัญญาณเพื่อช่วยวินิจฉัยระบบ
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SU8631 เป็นเครื่องวัดอัตราการไหลแบบ Ultrasonic ไม่ใช่ Magnetic-Inductive Flow Meter
• ช่วงวัดอัตราการไหลคือ 1-240 l/min หรือ 0.06-14.4 m³/h
• ข้อต่อเป็นเกลียวนอก NPT 1 นิ้ว ขนาด DN25 ไม่ใช่เกลียวนอก G 1
• SU8631 แตกต่างจาก SU8031 ที่มาตรฐานเกลียว โดย SU8631 ใช้ NPT 1 นิ้ว ส่วน SU8031 ใช้ G 1
• เกลียว NPT และ G เป็นมาตรฐานต่างกัน ควรเลือกข้อต่อให้ตรงกับระบบท่อ
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ สารละลายไกลคอล น้ำมัน และของเหลวหล่อเย็นตามข้อกำหนดผู้ผลิต
• สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบและมีสารเติมแต่งมากกว่า 10% ผู้ผลิตระบุเฉพาะค่าความสามารถในการวัดซ้ำ
• การวัดน้ำมันต้องตรวจสอบความหนืดให้ตรงกับช่วงที่ผู้ผลิตกำหนด
• ความแม่นยำสำหรับน้ำคือ ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับสารละลายไกลคอลและน้ำมันแตกต่างจากน้ำ จึงไม่ควรใช้ค่าเดียวกันกับของเหลวทุกประเภท
• ช่วงอุณหภูมิของตัวกลางที่รองรับคือ -20 ถึง +100°C
• ความดันใช้งานสูงสุด 100 bar ต้องพิจารณาข้อจำกัดของข้อต่อและสภาพการใช้งานร่วมด้วย
• รองรับ Analog Current Output 4-20 mA โดยไม่ได้ระบุ Analog Voltage Output 0-10 V
• เอาต์พุตทางกายภาพมี 2 ช่อง สามารถกำหนดฟังก์ชันได้หลายแบบ แต่ไม่สามารถเปิดทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• สัญญาณ Pulse และ Totalizer สามารถกำหนดใช้งานได้บนเอาต์พุตหนึ่งในสองช่องตามการตั้งค่า
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 5 x DN และหลังเซนเซอร์ 1 x DN
• ควรติดตั้งในตำแหน่งที่ท่อวัดมีของเหลวเต็ม และหลีกเลี่ยงฟองอากาศที่อาจกระทบต่อการวัด
• ควรเลือกข้อต่อที่รองรับเกลียวนอก NPT 1 นิ้ว ให้ตรงกับระบบท่อ
• ควรตรวจสอบความเข้ากันได้ทางเคมีของตัวกลางกับ Stainless Steel 316L ก่อนใช้งาน
