SU2031 \ 流量传感器 \ 量程 1000 升/分钟 \ PNP/NPN 常开/常闭 \ 4...20 \ DN50 \ G 2 外螺纹

รายละเอียด SU2031 Ultrasonic Flow Meter – เซนเซอร์วัดอัตราการไหลแบบอัลตราโซนิก ifm

SU2031 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลของของเหลวด้วยเทคโนโลยี Ultrasonic สำหรับตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์พิเศษ (Ultra-Pure Water) สารละลายไกลคอล น้ำมันที่มีความหนืดตามข้อกำหนด และของเหลวหล่อเย็น มีช่วงวัดอัตราการไหล 5-1000 ลิตรต่อนาที หรือ 0.3-60 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวนอก G 2 ขนาด DN50 สามารถตรวจวัดอัตราการไหลและติดตามปริมาตรสะสม พร้อมระบบตรวจสอบทิศทางการไหลและคุณภาพสัญญาณการวัด รองรับเอาต์พุต PNP/NPN, Analog 4-20 mA, Pulse, Frequency และการสื่อสาร IO-Link เหมาะสำหรับระบบบำบัดน้ำ ระบบ RO ระบบน้ำหล่อเย็น และการตรวจสอบการใช้ของเหลวในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้หลักการ Ultrasonic สำหรับตรวจวัดอัตราการไหลของของเหลว
• ช่วงวัดอัตราการไหล 5-1000 l/min หรือ 0.3-60 m³/h
• ข้อต่อกระบวนการแบบเกลียวนอก G 2 ขนาด DN50
• เหมาะสำหรับน้ำบริสุทธิ์พิเศษ น้ำ สารละลายไกลคอล น้ำมัน และของเหลวหล่อเย็นตามข้อกำหนดผู้ผลิต
• ใช้หลักการวัดแบบ Inline ช่วยลดผลกระทบจากความแตกต่างของความหนาและวัสดุผนังท่อภายนอก
• รองรับการตรวจวัดและติดตามอัตราการไหลในระบบที่ไม่เหมาะกับเซนเซอร์แบบ Magnetic-Inductive
• รองรับการนับปริมาตรการไหลสะสมด้วยฟังก์ชัน Totalizer
• รองรับการตรวจสอบทิศทางการไหล (Flow Direction Detection)
• รองรับการตรวจสอบคุณภาพสัญญาณการวัด (Signal Quality Monitoring)
• รองรับ Switching Output แบบ PNP/NPN พร้อมตั้งค่า Normally Open (NO) หรือ Normally Closed (NC)
• รองรับ Analog Current Output 4-20 mA
• รองรับ Pulse Output สำหรับส่งสัญญาณปริมาตรการไหลสะสม
• รองรับ Frequency Output สำหรับส่งสัญญาณค่าการวัด
• รองรับการสื่อสาร IO-Link Version 1.1.3 ความเร็ว COM2 (38.4 kBaud)
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• มีไฟ LED แสดงสถานะการทำงานและการวินิจฉัยของเซนเซอร์
• สามารถตั้งค่าพารามิเตอร์ผ่านปุ่มบนตัวเครื่องหรือผ่าน IO-Link
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +100°C
• รองรับความดันใช้งานสูงสุด 100 bar
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ระดับการป้องกัน IP67 สำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม

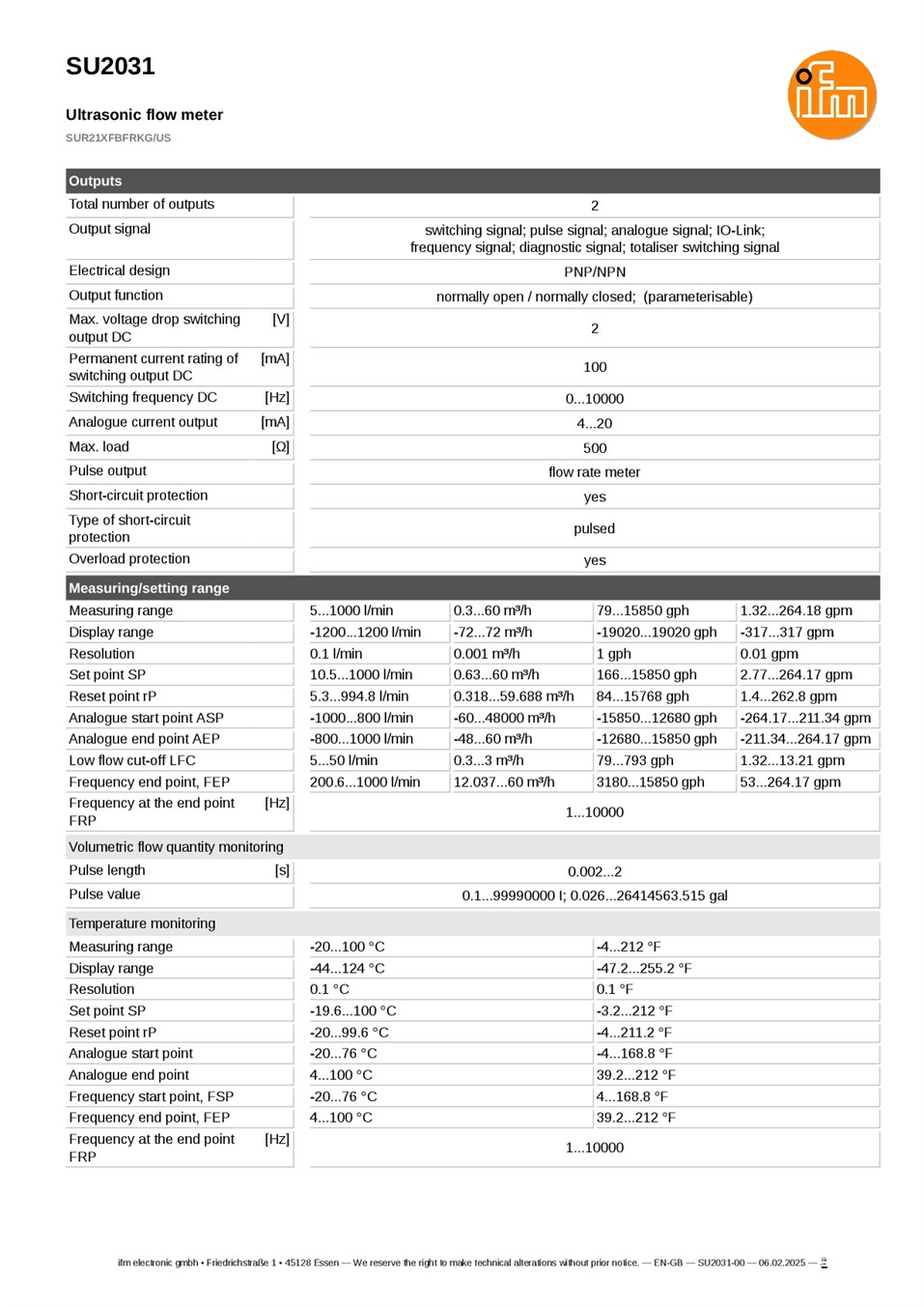

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SU2031
• รหัสผลิตภัณฑ์: SUR21XFBFRKG/US
• ประเภท: Ultrasonic Flow Meter / Ultrasonic Flow Sensor
• หลักการวัด: Ultrasonic
• รูปแบบการวัด: Inline Flow Measurement
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Water-Based Media, Glycol Solutions, Oils และ Coolants
• ช่วงวัดอัตราการไหล: 5-1000 l/min
• ช่วงวัดอัตราการไหล: 0.3-60 m³/h
• ช่วงวัดอัตราการไหล: 1.32-264.18 gpm
• ช่วงวัดอัตราการไหล: 79-15850 gph
• ช่วงแสดงผลอัตราการไหล: -1200 ถึง +1200 l/min
• ช่วงแสดงผลอัตราการไหล: -72 ถึง +72 m³/h
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความแม่นยำในการวัดน้ำ: ±(1.0% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ความแม่นยำสำหรับสารละลายไกลคอล 35%: ±(5.0% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับน้ำมันตามเงื่อนไขที่ระบุ: ±(5.0% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ช่วงความหนืดน้ำมันความหนืดต่ำ: 7-40 mm²/s ที่ 40°C
• ช่วงความหนืดน้ำมันความหนืดสูง: 30-68 mm²/s ที่ 40°C
• ช่วงตั้งค่า Low Flow Cut-Off: 5-50 l/min
• ช่วงตั้งค่า Set Point ของอัตราการไหล: 10.5-1000 l/min
• ช่วงตั้งค่า Reset Point ของอัตราการไหล: 5.3-994.8 l/min
• ช่วงตั้งค่า Frequency End Point: 200.6-1000 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• อุณหภูมิของตัวกลาง: -20 ถึง +100°C
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 100 bar (10 MPa)
• แรงดันแตกขั้นต่ำ: 150 bar (15 MPa)
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 75 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• ประเภทเอาต์พุตที่รองรับ: Switching, Pulse, Analog, IO-Link, Frequency, Diagnostic และ Totalizer Switching ตามการตั้งค่า
• รูปแบบ Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• Pulse Output: รองรับการส่งสัญญาณสำหรับ Flow Totalizer
• Frequency Output: รองรับความถี่สูงสุด 10000 Hz
• ฟังก์ชัน Totalizer: รองรับ
• อินพุต: Counter Reset
• ฟังก์ชันวินิจฉัย: Flow Direction Detection และ Signal Quality Monitoring
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.25 วินาที เมื่อ dAP = 0 (T09)
• ช่วงตั้งค่า Damping: 0-5 วินาที
• การสื่อสาร: IO-Link
• เวอร์ชัน IO-Link: 1.1.3
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 9.6 ms
• IO-Link Device ID เริ่มต้น: 1763
• Process Connection: G 2 External Thread
• ขนาดข้อต่อ: DN50
• วัสดุท่อวัด: Stainless Steel 316L (1.4404)
• หน้าจอแสดงผล: Colour Display 1.44 Inch ความละเอียด 128 x 128 Pixels
• ไฟแสดงสถานะ Switching: LED สีเหลือง 2 ดวง
• ไฟแสดงสถานะการวินิจฉัย: LED 3 สี จำนวน 1 ดวง

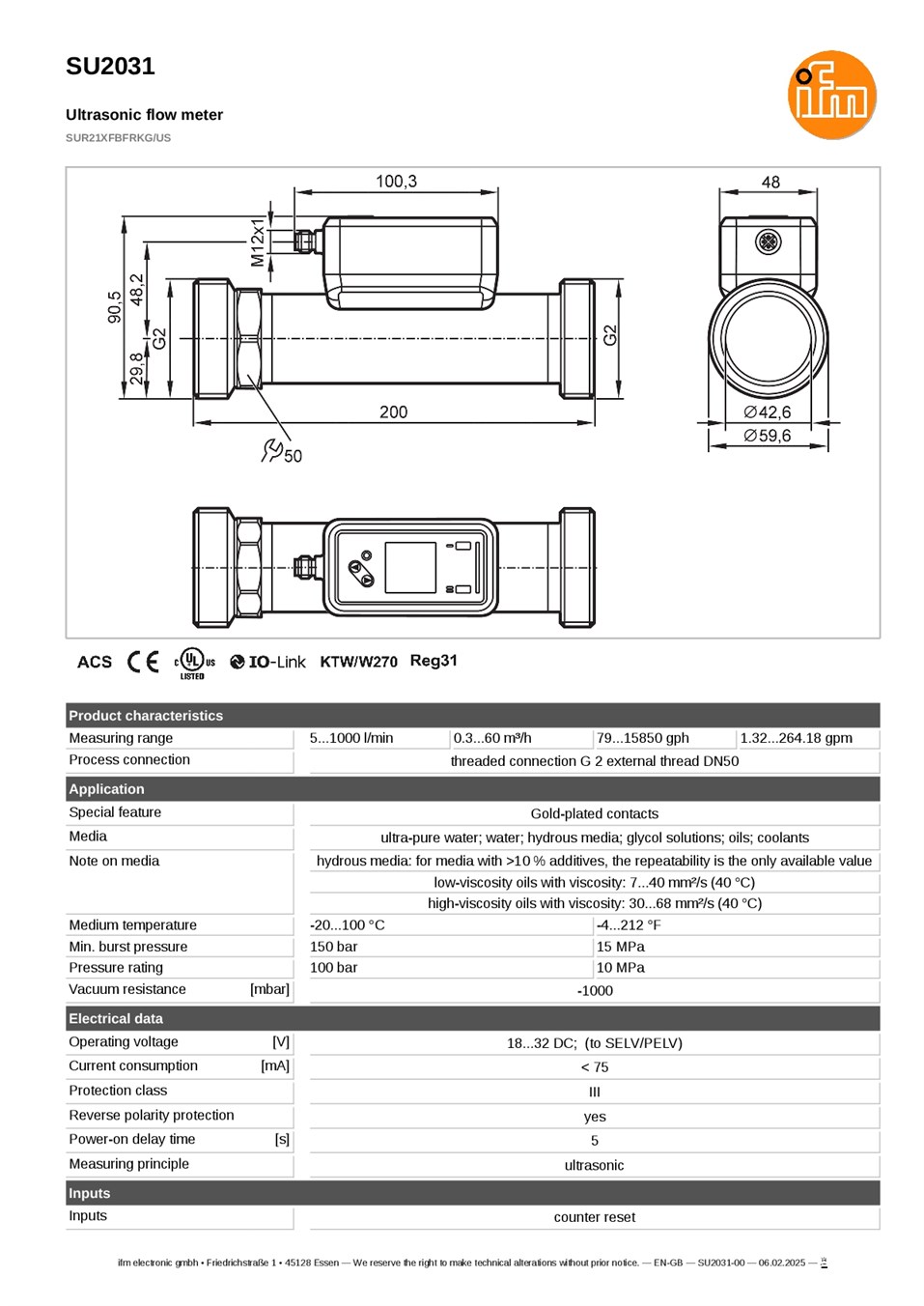

• ขนาดตัวเครื่อง: 200 x 59.6 x 90.5 mm
• น้ำหนัก: ประมาณ 1140.6 g
• ระยะท่อตรงก่อนเซนเซอร์: 5 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• ระดับการป้องกัน: IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบผลิตน้ำบริสุทธิ์และระบบ Reverse Osmosis (RO)
• ตรวจสอบอัตราการไหลในระบบ Water Treatment และระบบจ่ายน้ำอุตสาหกรรม
• ตรวจวัดอัตราการไหลในระบบน้ำหล่อเย็นและระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบทำความเย็น
• ตรวจวัดอัตราการไหลของน้ำมันที่มีความหนืดอยู่ในช่วงที่ผู้ผลิตกำหนด
• ติดตามปริมาตรการใช้น้ำและของเหลวสะสมด้วย Totalizer
• ตรวจสอบทิศทางการไหลและคุณภาพสัญญาณเพื่อช่วยวินิจฉัยการทำงานของระบบ
• เชื่อมต่อกับ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านข้อมูลการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SU2031 เป็นเครื่องวัดอัตราการไหลแบบ Ultrasonic ไม่ใช่ Magnetic-Inductive Flow Meter
• ช่วงวัดอัตราการไหลคือ 5-1000 l/min หรือ 0.3-60 m³/h
• ข้อต่อกระบวนการเป็นเกลียวนอก G 2 ขนาด DN50 ไม่ใช่เกลียวใน Rc 2 หรือ NPT 2 นิ้ว
• รุ่นนี้รองรับน้ำบริสุทธิ์พิเศษ น้ำ สารละลายไกลคอล น้ำมัน และของเหลวหล่อเย็นตามข้อกำหนดผู้ผลิต
• ไม่จำเป็นต้องใช้ของเหลวที่มีค่าการนำไฟฟ้าขั้นต่ำ 20 µS/cm เหมือนเซนเซอร์แบบ Magnetic-Inductive
• สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบและมีสารเติมแต่งมากกว่า 10% ผู้ผลิตระบุว่ารับประกันเฉพาะค่าความสามารถในการวัดซ้ำ
• การวัดน้ำมันต้องตรวจสอบความหนืดและเงื่อนไขการใช้งานตาม Datasheet โดยตรง
• ค่าความแม่นยำในการวัดน้ำและน้ำมันแตกต่างกัน จึงไม่ควรใช้ค่าความแม่นยำของน้ำกับของเหลวทุกชนิด
• อุณหภูมิของตัวกลางที่รองรับคือ -20 ถึง +100°C
• ความดันใช้งานสูงสุด 100 bar ไม่ใช่ 16 bar ตามรุ่น Magnetic-Inductive บางรุ่น
• รองรับ Analog Current Output 4-20 mA โดยไม่ควรระบุว่ารองรับ 0-10 V หากไม่มีข้อมูลจากผู้ผลิต
• เอาต์พุตทั้งสองช่องมีฟังก์ชันให้ตั้งค่าได้หลายรูปแบบ แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกัน
• ผู้ผลิตระบุว่า Pulse และ Totalizer Signal สามารถใช้งานได้บนเอาต์พุตหนึ่งในสองช่องตามการตั้งค่า
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 5 x DN และหลังเซนเซอร์ 1 x DN
• ควรเลือกอะแดปเตอร์และซีลให้รองรับเกลียวนอก G 2 และตรวจสอบความเข้ากันได้ทางเคมีกับตัวกลาง
• ควรตรวจสอบเงื่อนไขการใช้งานจริงและข้อมูล Datasheet ของ SU2031 ก่อนนำไปติดตั้งในระบบที่มีความดันหรืออุณหภูมิสูง
