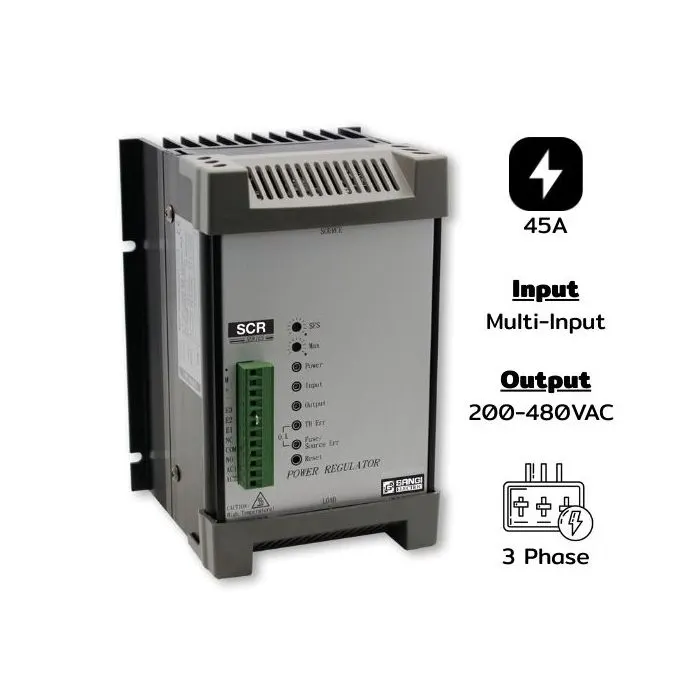

SCR-3ATP045 三相 200-480VAC 45A 多输入 相角控制

SCR-3ATP045 三相 200-480VAC，电流 45A，多输入，相位角

SCR-3ATP045 三相 200-480VAC，电流 45A，多输入，相位角 SCR（硅控整流器）三相设备用于调节三相电力系统的电压。通过使用 SCR 作为主要控制元件来管理 AC 输入的电压，范围为 200–480VAC，并通过调整“相位角”（相位角控制）进行电压控制。

工作原理 (Principle of Operation)

• 相位角控制 SCR 起到开关的作用，用于控制电力供应。它使用门信号来控制电路的开启时机。
• 调整相位角（相位角）是指延迟每个正弦波周期内的供电时间，从而实现对输出电压的调节。
• 可以根据需要连续调节电压 (0–100%)。
• 适用于三相电力系统 (3-Phase)。
• 支持 200–480VAC 的三相系统，使用六个 SCR 组件（每相两个）。
• 设计用于承受重负载和工业环境。

主要特性 (Features)

• 连续调节电压 (0-100%)。
• 支持多种输入控制方式（多输入，例如 4-20mA, 0-10V, 电位计, 数字信号）。
• 可以选择不同的控制模式，如相位角、零交叉（在某些型号中）。
• 具有各种保护功能，如过载、过热、短路。
• 支持连续运行。
• 易于安装于控制柜内，并具备监控功能。

应用 (Applications)

• SCR 三相通常用于需要在三相系统中调节电力或温度的工作，例如：电炉 / 感应加热炉。
• 通过控制电压来调节温度。
• 加热负载（加热器负载）- 控制工业系统的加热器，如干燥、加热等。
• 实现电机的平滑启动。
• 通用工业负载 - 如烤箱, 金属熔化炉, 工厂供暖系统。
• 照明 / 舞台灯光 - 精确控制亮度水平。

详细信息

• 输入电压范围：200–480VAC（三相）
• 相位角/零交叉控制系统
• 输入类型：4-20mA, 0-10V, 电位计, 数字信号
• 支持的负载类型：电阻性、感性
• 过压、过流、过热保护功能
• DIN 导轨安装或控制柜内安装

技术数据 SCR-3ATP045 三相 200-480VAC，电流 45A，多输入，相位角
