PLC EXPLX3V-16EX 数字输入模块 SANGI ELECTRIC

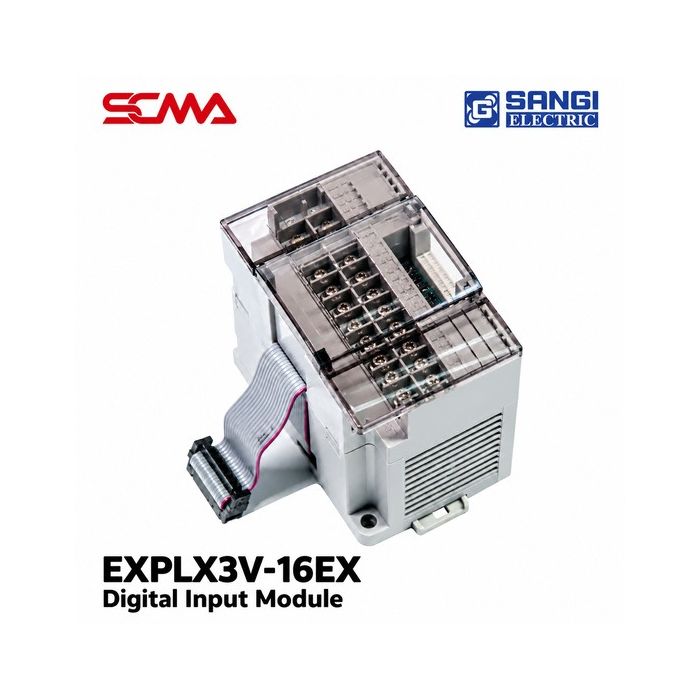

SANGI ELECTRIC 数字输入模块 PLC EXPLX3V-16EX (Digital Input Module)

SANGI ELECTRIC PLC EXPLX3V-16EX 是一种数字输入扩展模块（Digital Input Module），适用于带有 PLC 的自动化控制系统，支持 16 路数字输入信号，以增加从传感器、开关和工业机械状态检测设备接收的信号数量。

该模块支持 PNP 和 NPN 类型的输入信号，在 24 VDC 电压下工作。响应时间为 10 ms，并使用光电耦合电路。根据目录，输入电流为 5 mA（24 VDC）。

适用于机械控制系统、生产线和工厂自动化项目，需要增加数字输入数量时，请在安装前检查与主 PLC 的兼容性以及按照制造商手册进行接线。

主要特性 (Features)

• 品牌：SANGI ELECTRIC
• 型号：PLC EXPLX3V-16EX
• 类型：数字输入模块
• 支持 16 路数字输入信号
• 支持 PNP 和 NPN 类型的输入信号
• 使用 24 VDC 输入电压
• 目录列出输入电压容差为 ±10%
• 输入电流为 5 mA（24 VDC）
• 响应时间为 10 ms
• 采用光电耦合电路
• 适用于接收传感器和开关的状态信号
• 应用于自动化控制系统和工业机械中

技术规格 (Technical Specifications)

规格	详情
品牌	SANGI ELECTRIC
型号	PLC EXPLX3V-16EX
产品类型	数字输入模块
数字输入数量	16 路
输入信号类型	PNP / NPN
标称输入电压	24 VDC
输入电压容差	±10%（目录列出）
输入电流	5 mA at 24 VDC
响应时间	10 ms

输入电路光电耦合 高速计数功能目录中未指定 模块电源要求需从制造商数据表确认 尺寸目录中未指定 工作温度目录中未指定 兼容PLC型号需从制造商文档确认 目录参考SCMA通用目录第5卷，D3-04

注意： 目录确认了输入通道数量、信号类型、电压水平、电流输入、响应时间和光电耦合电路，但未完整列出模块尺寸或电源详情。因此，在设计系统前应查阅特定型号的数据表。

数字输入 16个通道

PLC EXPLX3V-16EX 支持16个数字输入点，用于接收外部设备的信号状态进入支持该PLC系统的内部。

可用于检测工件位置、检查机器状态以及在生产线中读取多个传感器信号。使用时需考虑信号兼容性和电气参数。

PNP和NPN信号支持

模块支持24VDC的PNP和NPN输入信号，根据目录信息。

PNP： 正极切换模式，传感器在工作时将正电压发送到输入通道，按照预定电路连接。

NPN： 负极切换模式，传感器在工作时将信号拉低至地线，按照预定电路连接。

使用PNP或NPN需检查公共端和接线图。不应假设所有通道可以同时混合使用PNP和NPN信号而无限制。

输入电压 24 VDC

EXPLX3V-16EX 使用24VDC的输入信号，根据目录信息，电压波动范围为±10%。

指定电流输入为5mA（24VDC）。设计系统时需检查状态ON/OFF的电压范围以及设备的数据表以确认源设备的能力。

输入响应时间 10 ms

该模块具有10毫秒的输入响应时间，用于考虑检测数字信号的适用性。

在设计系统时必须考虑到脉冲宽度、传感器的响应时间和PLC的处理周期，以确保系统能够按需检测状态。

如果需要进行高速计数或读取编码器信号，则应特别检查专为高速计数器设计的模块，因为目录未确认此功能适用于EXPLX3V-16EX。

光电耦合输入电路

根据目录信息，EXPLX3V-16EX使用了光电耦合电路技术，这是一种在电子设备中通过光传输信号的方法。

为了检查电气隔离和绝缘测试电压的等级，必须参考制造商的数据表，因为目录未提供这些细节。

与传感器和其他检测装置配合使用

该模块可以用于接收PNP或NPN类型传感器（如接近开关、光电开关、限位开关以及控制电路的状态信号）发出的符合设备要求的信号。

在实际应用前，必须检查切换模式、电压、电流和公共端连接是否正确。

示例应用场景 (Applications)

• 自动机械中的传感器信号接收系统
• 生产线上的工件位置检测系统
• 限位开关和接近开关的状态读取系统
• 机器工作状态的检查系统
• PLC支持的数字输入扩展系统
• 工厂自动化和机械控制系统
• 工厂内设备状态的检查系统
• 工业控制系统的开发与设计工作

EXPLX3V-8EX 和 EXPLX3V-16EX 的比较

规格	EXPLX3V-8EX	EXPLX3V-16EX
数字输入	8通道	16通道
输入类型	PNP / NPN	PNP / NPN
标称输入电压	24 VDC	24 VDC
输入电流	24 VDC时5 mA	24 VDC时5 mA
响应时间	10毫秒	10毫秒

输入电路光电耦合光电耦合

两个型号在目录中指定的输入特性相似，但数字输入通道的数量不同。EXPLX3V-16EX支持16个通道，而EXPLX3V-8EX支持8个通道。

选择PLC EXPLX3V-16EX的指南

• 检查系统是否需要16个数字输入通道
• 检查传感器信号类型是PNP还是NPN
• 检查24 VDC信号电压
• 检查24 VDC时5 mA的输入电流
• 考虑10 ms的输入响应时间以适应工作需求
• 检查与主PLC的兼容性
• 检查电源系统和模块端子
• 从数据表中检查尺寸和安装空间
• 在安装前查看接线图

安装注意事项 (Installation Precautions)

• 连接之前检查信号类型PNP或NPN
• 根据制造商手册检查公共端子的连接
• 不要超过输入通道的最大电压限制
• 选择符合系统要求的电源供应
• 管理信号线以减少干扰影响
• 根据安装手册检查接地情况
• 除非制造商手册说明支持，否则在供电时不要插入或拔出模块
• 使用前测试所有16个输入通道的状态读取

购买前的重要注意事项 (Important Notes)

• 该产品为SANGI ELECTRIC数字输入模块PLC EXPLX3V-16EX型号
• 支持16个数字输入通道
• 支持PNP和NPN类型输入
• 使用24 VDC信号电压
• 在24 VDC时5 mA的输入电流
• 10 ms的输入响应时间
• 采用光电耦合电路
• 与仅支持8个通道的EXPLX3V-8EX不同
• 应从数据表中检查设备尺寸和公共端子连接情况
• 在购买前检查PLC和其他组件的兼容性
