OF5022 \ 通光接收器 \ 范围 4 米 \ PNP 光亮/光暗模式 \ M12 x 1 \ 接头 M12

รายละเอียด OF5022 ifm เซนเซอร์รับแสงแบบแยกตัวส่งและตัวรับ

OF5022 เป็นตัวรับแสงของเซนเซอร์แบบ Through-beam ใช้งานร่วมกับตัวส่งแสงอินฟราเรดที่เข้ากันได้ มีเอาต์พุต PNP ที่เลือก Light-on/Dark-on ได้ พร้อมเอาต์พุตตรวจสอบการทำงาน ตัวเรือนเกลียว M12 × 1 และคอนเน็กเตอร์ M12

คุณสมบัติเด่น

• ตรวจจับวัตถุที่เคลื่อนผ่านแนวลำแสงระหว่างตัวส่งและตัวรับ
• ปรับตั้งผ่านโพเทนชิโอมิเตอร์
• มีเอาต์พุตตรวจสอบการทำงานเพิ่มเติม
• มี LED แสดงสถานะสวิตชิ่ง การทำงาน และสถานะฟังก์ชัน
• มีระบบป้องกันการต่อกลับขั้ว ลัดวงจร และโหลดเกิน

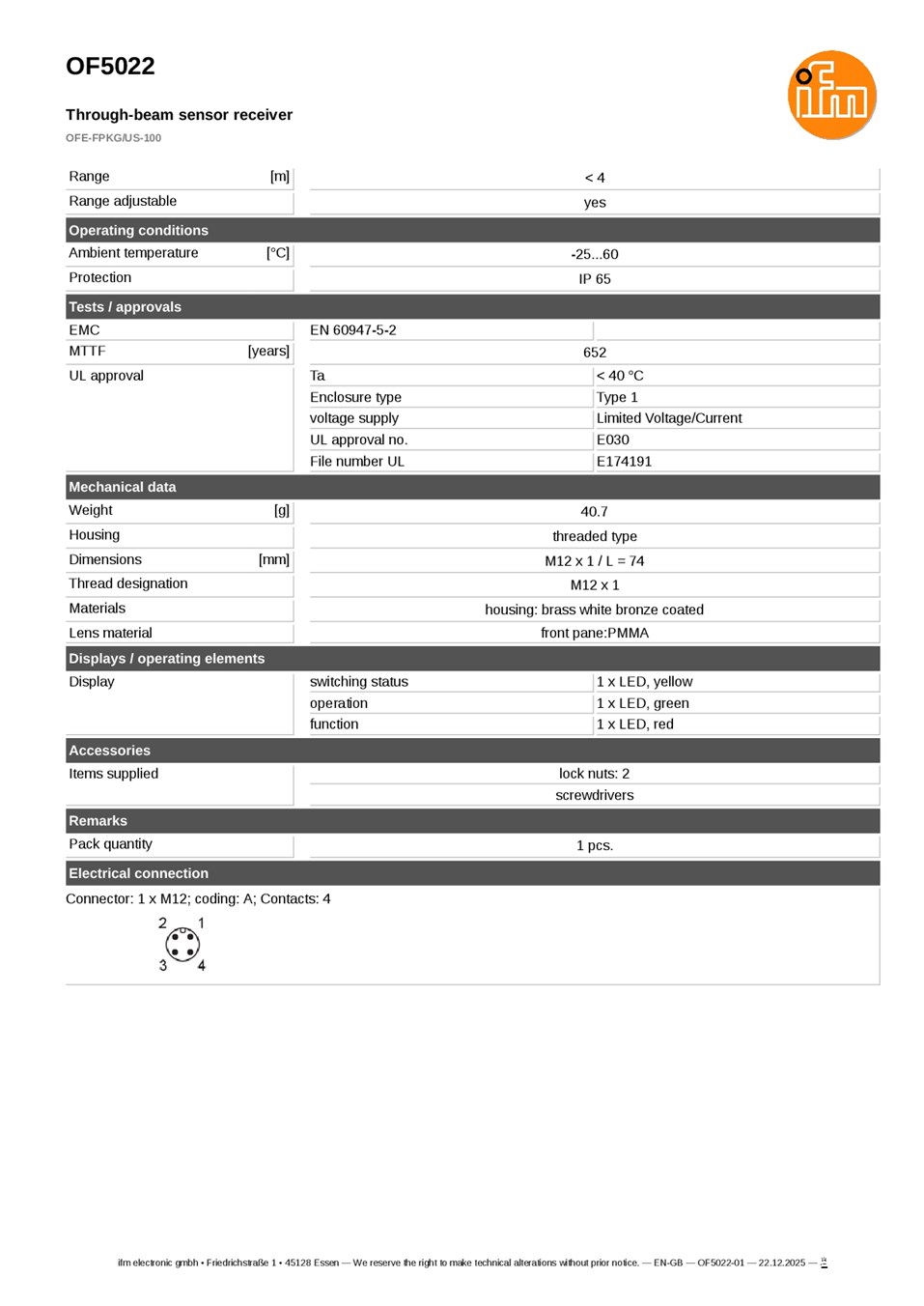

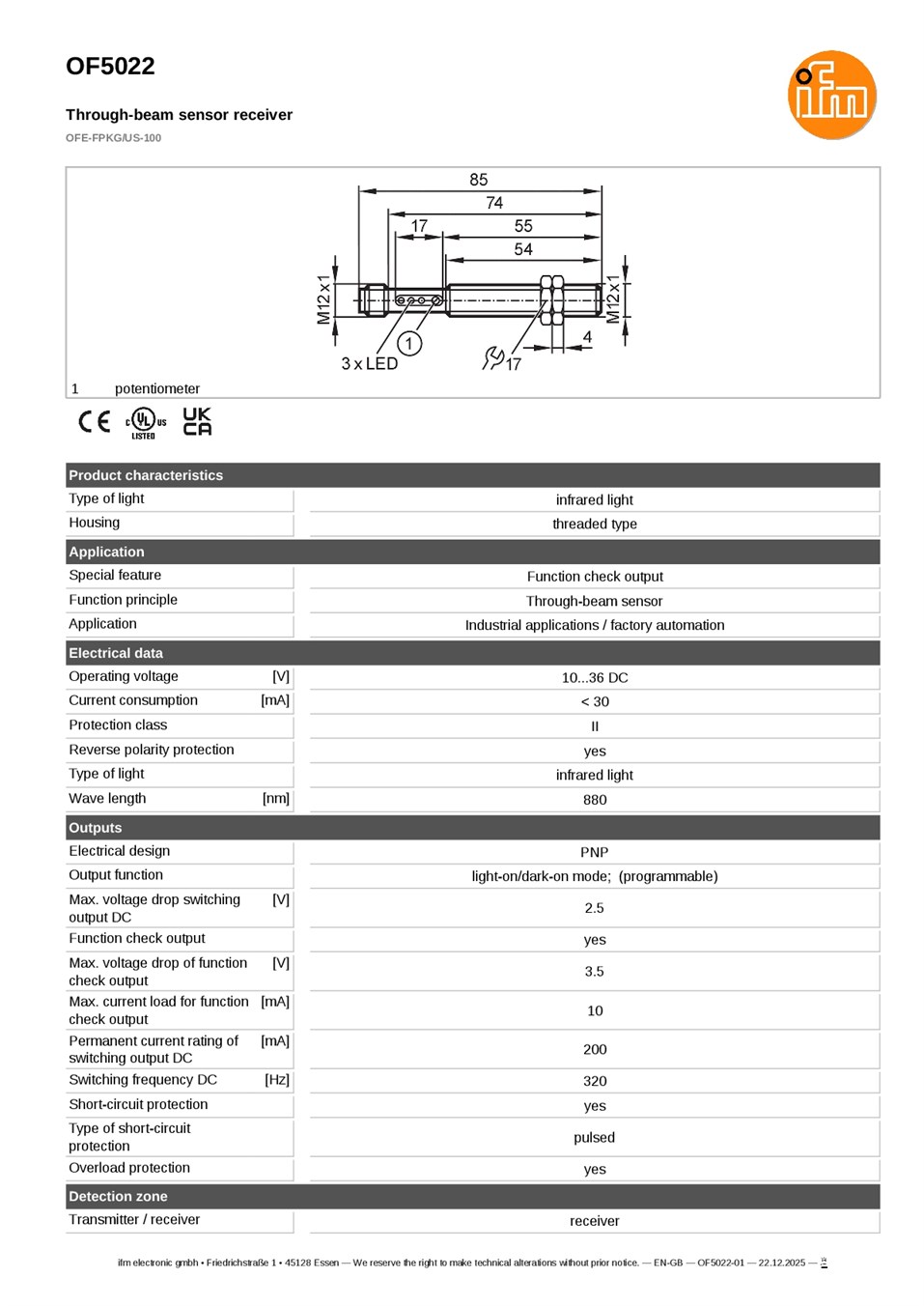

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 10–36 V DC
• กระแสที่ใช้: น้อยกว่า 30 mA
• ชนิดแสงที่รับ: อินฟราเรด 880 นาโนเมตร
• ระยะทำงาน: น้อยกว่า 4 เมตร
• เอาต์พุต: PNP เลือก Light-on/Dark-on ได้
• กระแสโหลดเอาต์พุตสวิตชิ่งสูงสุด: 200 mA
• กระแสโหลดเอาต์พุตตรวจสอบการทำงานสูงสุด: 10 mA
• ความถี่สวิตชิ่ง: 320 Hz
• แรงดันตกคร่อมเอาต์พุตสวิตชิ่งสูงสุด: 2.5 V
• ขนาดตัวเรือน: M12 × 1 ยาว 74 มม.
• วัสดุตัวเรือน: ทองเหลืองเคลือบไวต์บรอนซ์
• วัสดุเลนส์: PMMA
• การเชื่อมต่อ: คอนเน็กเตอร์ M12 แบบ A-coded
• ระดับการป้องกัน: IP65
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับตรวจจับชิ้นงานที่เคลื่อนผ่านแนวลำแสงในเครื่องจักรและระบบลำเลียง ต้องใช้งานร่วมกับตัวส่งที่เข้ากันได้และจัดแนวให้ตรงกัน ควรตรวจสอบระดับสัญญาณขณะติดตั้ง และจำกัดโหลดของเอาต์พุตตรวจสอบการทำงานไม่เกิน 10 mA
