O5H504 \ 散射反射 \ 范围 1800 毫米 \ NPN 光亮/暗亮模式 \ 矩形 \ 接口 M12

รายละเอียด O5H504 ifm โฟโต้เซ็นเซอร์แบบสะท้อนจากวัตถุพร้อมตัดฉากหลัง

ifm O5H504 รหัส O5H-FNKG/US100 เป็นโฟโต้เซ็นเซอร์แบบ Diffuse Reflection รับแสงที่สะท้อนจากชิ้นงานโดยตรง พร้อมระบบตัดฉากหลัง (Background Suppression) ระยะตรวจจับสูงสุด 1800 mm สำหรับวัตถุสีขาว เอาต์พุต NPN เลือกโหมด Light-on หรือ Dark-on ได้ พร้อมฟังก์ชัน Teach และระบบล็อกการตั้งค่าแบบอิเล็กทรอนิกส์

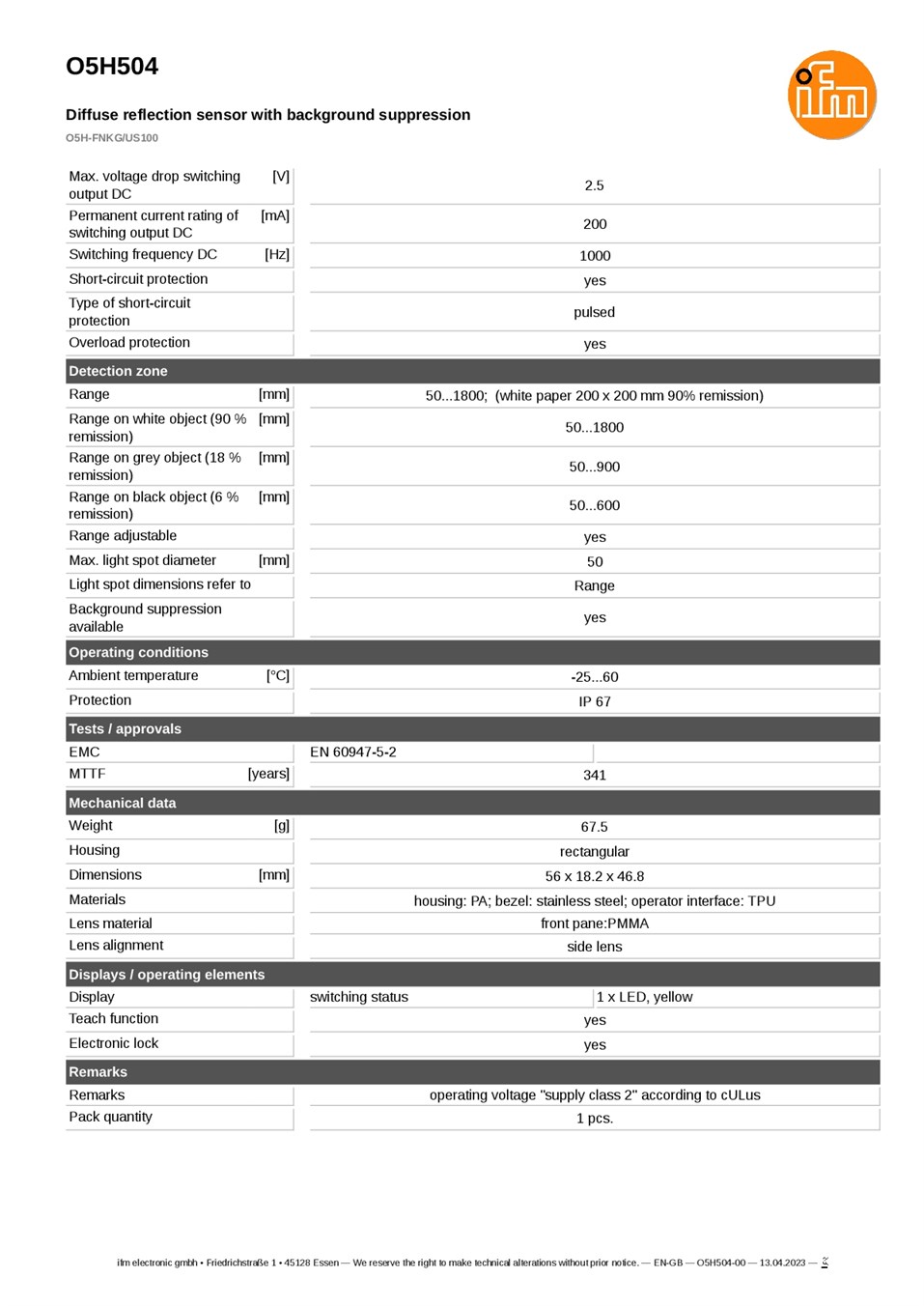

ข้อมูลจำเพาะ

• แบรนด์: ifm
• รุ่น: O5H504
• รหัสสินค้า: O5H-FNKG/US100
• หลักการทำงาน: แบบสะท้อนจากวัตถุ (Diffuse Reflection)
• คุณสมบัติ: ระบบตัดฉากหลัง (Background Suppression)
• แหล่งกำเนิดแสง: แสงสีแดง ความยาวคลื่น 624 nm
• ระยะตรวจจับวัตถุสีขาว: 50–1800 mm ที่ค่าการสะท้อนแสง 90% อ้างอิงกระดาษสีขาวขนาด 200 × 200 mm
• ระยะตรวจจับวัตถุสีเทา: 50–900 mm ที่ค่าการสะท้อนแสง 18%
• ระยะตรวจจับวัตถุสีดำ: 50–600 mm ที่ค่าการสะท้อนแสง 6%
• การตั้งค่า: รองรับฟังก์ชัน Teach และการล็อกแบบอิเล็กทรอนิกส์
• แรงดันไฟเลี้ยง: 10–36 V DC
• กระแสไฟที่ใช้: 25 mA
• เอาต์พุต: NPN ตั้งค่าเลือก Light-on/Dark-on ได้
• กระแสเอาต์พุตต่อเนื่องสูงสุด: 200 mA
• ความถี่สวิตชิ่ง: 1000 Hz
• ระบบป้องกัน: กลับขั้ว ลัดวงจรแบบพัลส์ และโหลดเกิน

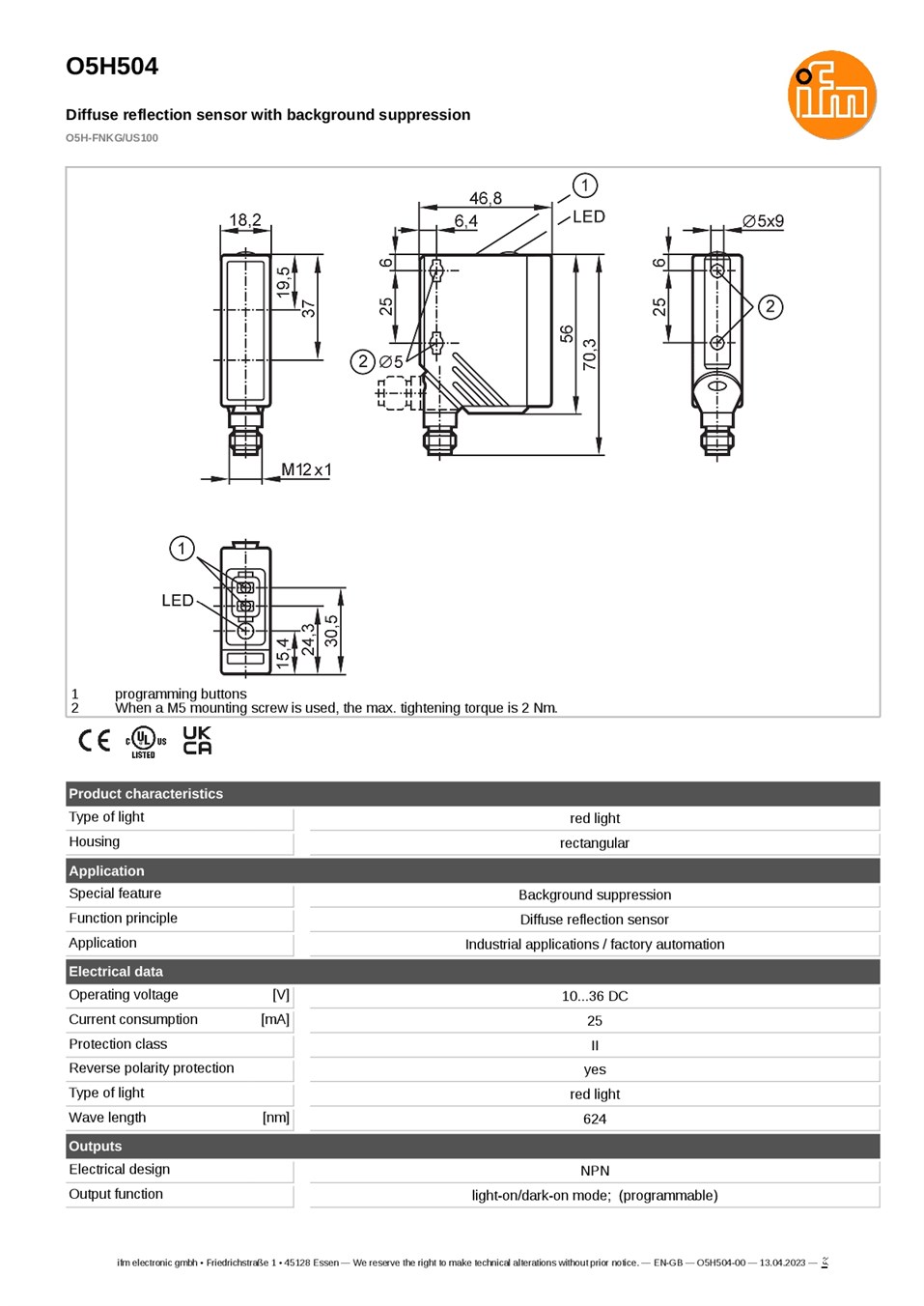

• ขนาดตัวเรือน: 56 × 18.2 × 46.8 mm
• วัสดุ: ตัวเรือน PA กรอบด้านหน้าสเตนเลส ส่วนควบคุม TPU และเลนส์ PMMA
• การเชื่อมต่อ: หัวต่อ M12 แบบ A-coded จำนวน 4 ขา
• ไฟแสดงสถานะสวิตชิ่ง: LED สีเหลือง
• อุณหภูมิแวดล้อม: -25 ถึง 60 °C
• ระดับการป้องกัน: IP67

การใช้งาน

ใช้ตรวจจับตำแหน่งหรือการมีอยู่ของชิ้นงานในระบบลำเลียงและเครื่องจักรอัตโนมัติ โดยไม่ต้องติดตั้งแผ่นสะท้อนหรือตัวรับแยก ควรตั้งค่าด้วยชิ้นงานจริง เนื่องจากระยะตรวจจับขึ้นอยู่กับสีและการสะท้อนแสงของวัตถุ รวมถึงระยะห่างระหว่างชิ้นงานกับฉากหลัง
