MX5051 \ 磁性传感器 \ 范围 1.7 \ PNP \ 常开 \ Ø 15 \ 电缆 PUR 2 米

รายละเอียดสินค้า ifm MX5051 Rotational Speed Sensor

ifm MX5051 เป็นเซนเซอร์ตรวจจับความเร็วรอบแบบ Hall Sensor สำหรับตรวจจับการเคลื่อนที่ของฟันเฟืองและแปลงเป็นสัญญาณพัลส์ ใช้เอาต์พุต PNP Normally Open (NO) รองรับแรงดันไฟฟ้า 10–30 V DC และความถี่สวิตชิ่งสูงสุด 15,000 Hz เหมาะสำหรับงานตรวจสอบความเร็วรอบและการหมุนในระบบเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับความเร็วรอบแบบ Hall Effect
• เอาต์พุต PNP แบบ Normally Open (NO)
• รองรับแรงดันไฟฟ้า 10–30 V DC
• ความถี่สวิตชิ่ง 1–15,000 Hz
• ระยะตรวจจับสูงสุด 1.7 มม.
• ตัวเรือนทรงกระบอก เส้นผ่านศูนย์กลาง 15 มม.
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วกลับ
• สาย PUR ยาว 2 เมตร
• ระดับการป้องกัน IP65, IP68 และ IP69K

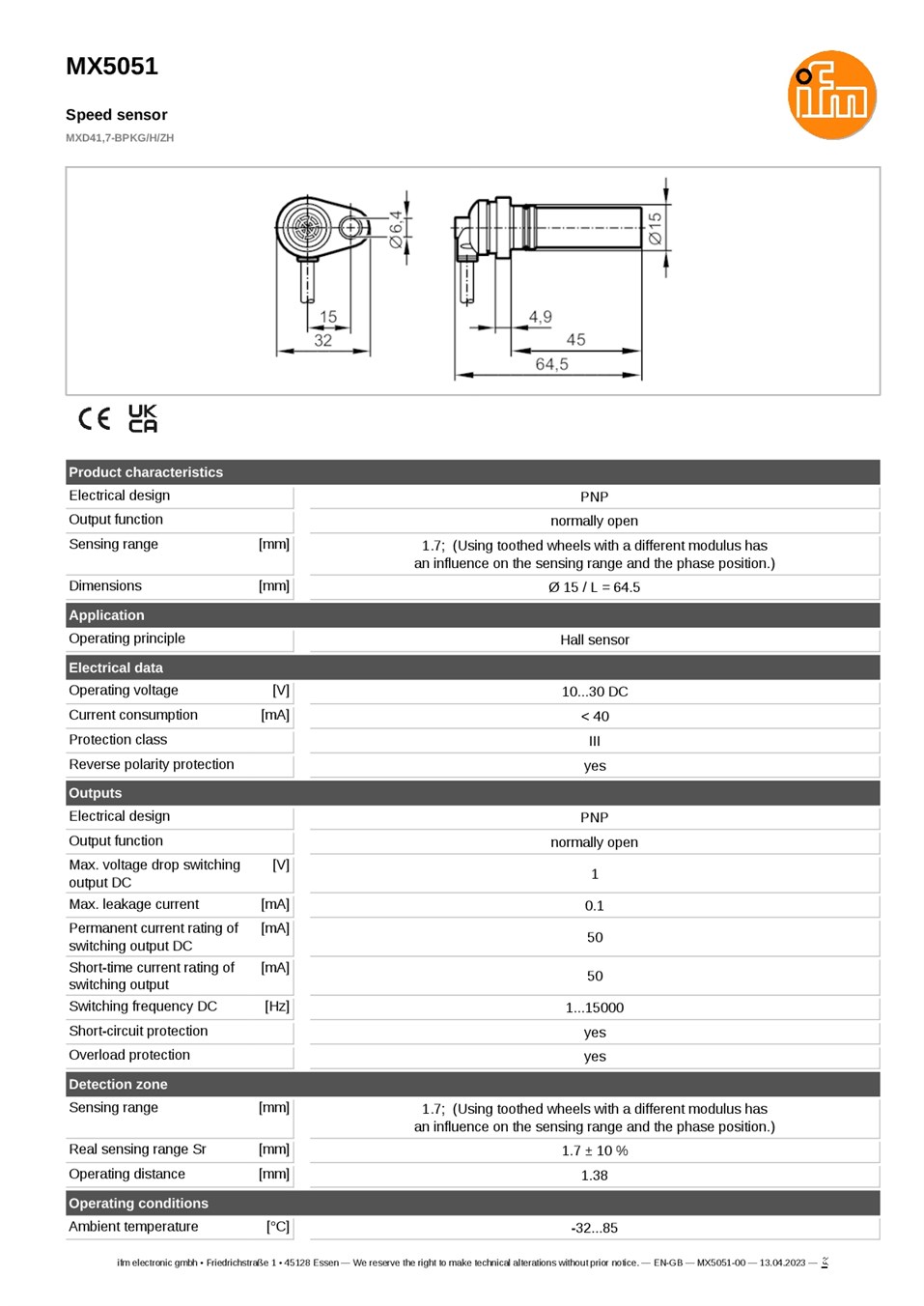

ข้อมูลทางเทคนิค

• รุ่น: MX5051
• รหัสผู้ผลิต: MXD41,7-BPKG/H/ZH
• ประเภท: Rotational Speed Sensor
• หลักการตรวจจับ: Hall Sensor
• รูปแบบเอาต์พุต: PNP Normally Open (NO)
• จำนวนเอาต์พุต: 1 ช่อง
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 40 mA
• กระแสโหลดสูงสุด: 50 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 1 V
• ความถี่สวิตชิ่ง: 1–15,000 Hz
• ระยะตรวจจับ: 1.7 มม.
• ระยะทำงาน: 1.38 มม.
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 15 มม. ยาว 64.5 มม.
• ความยาวส่วนติดตั้ง: 45 มม.
• โมดูลฟันเฟือง: 1.25 มม.
• อุณหภูมิใช้งาน: -32 ถึง +85 °C
• ระดับการป้องกัน: IP65 / IP68 / IP69K
• วัสดุตัวเรือน: Brass, Polyamide (PA)
• วัสดุ O-ring: FKM
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร

การใช้งาน

• ตรวจจับความเร็วรอบของเพลาและชุดฟันเฟือง
• ตรวจสอบความเร็วการหมุนของเครื่องจักร
• ตรวจจับสัญญาณพัลส์จากการหมุนของฟันเฟือง
• ระบบตรวจสอบความเร็วรอบของเครื่องจักรอุตสาหกรรม
• ระบบควบคุมและตรวจสอบความเร็วร่วมกับ PLC

ข้อควรทราบ

ควรตรวจสอบขนาดโมดูลฟันเฟือง ระยะติดตั้ง และการเชื่อมต่อสัญญาณ PNP ให้ตรงกับอุปกรณ์ควบคุมก่อนใช้งาน เนื่องจากขนาดฟันเฟืองที่แตกต่างจากข้อกำหนดอาจส่งผลต่อระยะตรวจจับและความแม่นยำของสัญญาณ
