MX5015 \ 磁性传感器 \ 范围 1.7 \ NPN \ 直径 15 \ 电缆 PUR 2 米

รายละเอียดสินค้า ifm MX5015 Rotational Speed Sensor

ifm MX5015 เป็นเซนเซอร์ตรวจจับความเร็วรอบแบบ Magnetic Speed Sensor สำหรับตรวจจับการเคลื่อนที่ของฟันเฟืองโลหะโดยไม่สัมผัสโดยตรง ส่งสัญญาณพัลส์ผ่านเอาต์พุต NPN จำนวน 2 ช่อง รองรับแรงดันไฟฟ้า 7–30 V DC และความถี่สวิตชิ่งสูงสุด 15,000 Hz เหมาะสำหรับตรวจสอบความเร็วรอบและทิศทางการหมุนของเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับความเร็วรอบและการเคลื่อนที่ของฟันเฟืองโลหะ
• เอาต์พุต NPN แบบ Pulse Output จำนวน 2 ช่อง
• สัญญาณพัลส์ 2 ช่องมีเฟสต่างกัน 90° ±20°
• รองรับแรงดันไฟฟ้า 7–30 V DC
• ความถี่สวิตชิ่ง 1–15,000 Hz
• ระยะตรวจจับสูงสุด 1.7 มม.
• ตัวเรือนทรงกระบอกขนาดเส้นผ่านศูนย์กลาง 15 มม.
• มีหน้าแปลนสำหรับติดตั้งและปรับตำแหน่ง
• สาย PUR ยาว 2 เมตร
• ระดับการป้องกัน IP65, IP68 และ IP69K

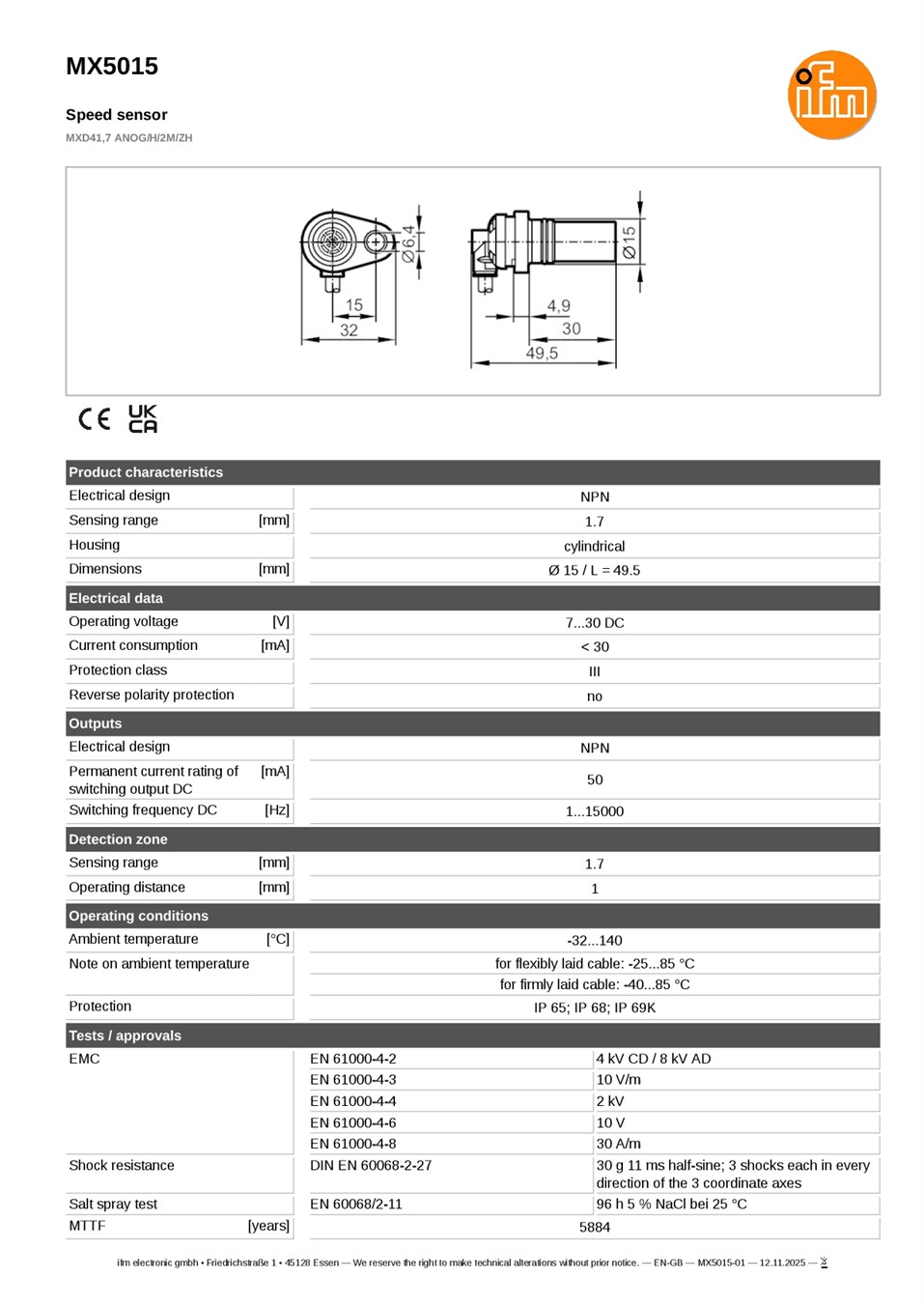

ข้อมูลทางเทคนิค

• รุ่น: MX5015
• รหัสผู้ผลิต: MXD41,7 ANOG/H/2M/ZH
• ประเภท: Rotational Speed Sensor
• รูปแบบเอาต์พุต: NPN
• จำนวนเอาต์พุต: 2 ช่องสัญญาณพัลส์
• แรงดันไฟฟ้า: 7–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• กระแสโหลดเอาต์พุตสูงสุด: 50 mA
• ความถี่สวิตชิ่ง: 1–15,000 Hz
• ระยะตรวจจับ: 1.7 มม.
• ระยะทำงาน: 1 มม.
• โมดูลฟันเฟือง: 1.25 มม.

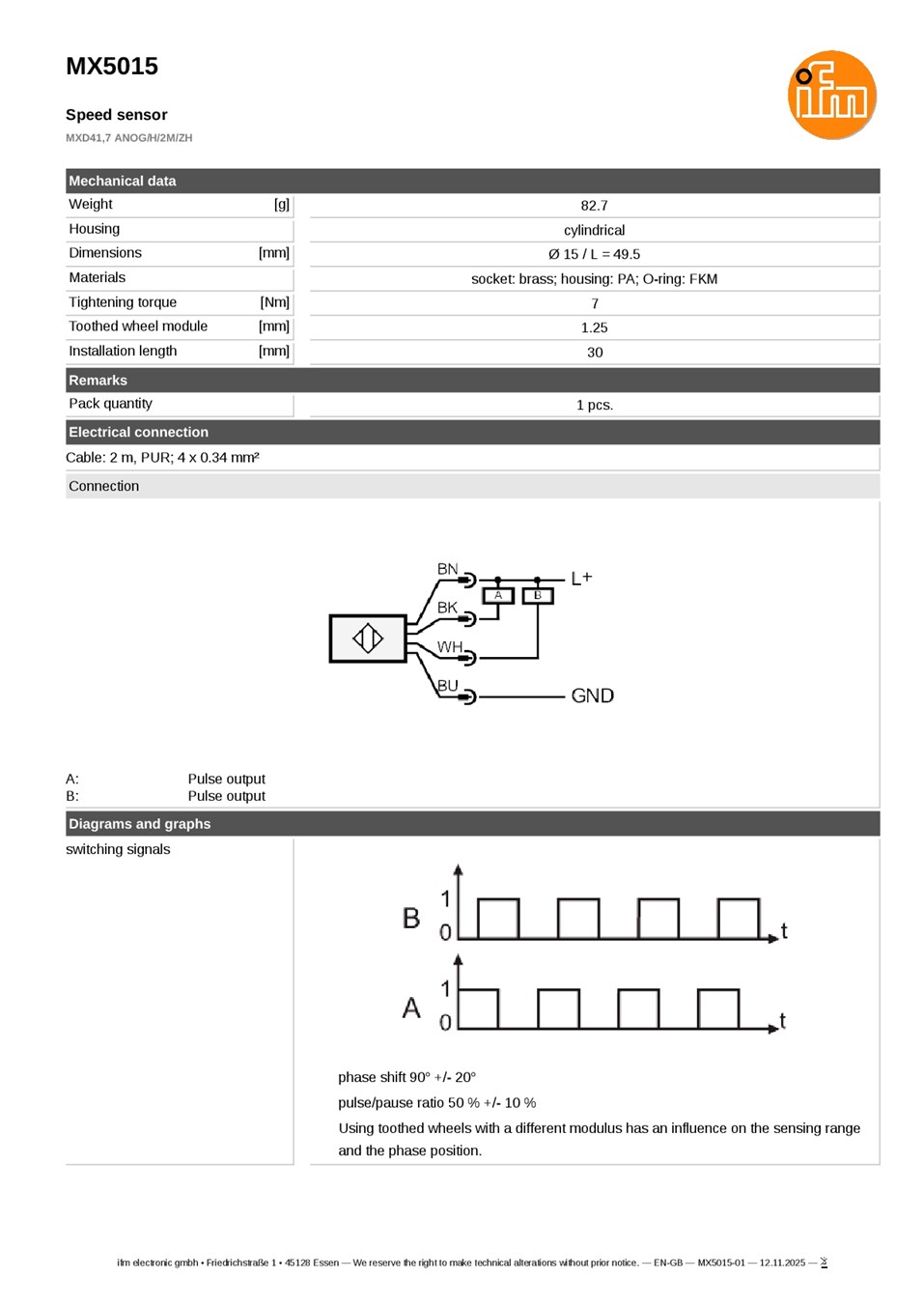

• ความต่างเฟสระหว่างสัญญาณ: 90° ±20°
• อัตราส่วน Pulse/Pause: 50% ±10%
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 15 มม. ยาว 49.5 มม.
• ความยาวส่วนติดตั้ง: 30 มม.
• อุณหภูมิใช้งานตัวเซนเซอร์: -32 ถึง +140 °C
• อุณหภูมิสำหรับสายที่เคลื่อนที่: -25 ถึง +85 °C
• อุณหภูมิสำหรับสายติดตั้งอยู่กับที่: -40 ถึง +85 °C
• ระดับการป้องกัน: IP65 / IP68 / IP69K
• วัสดุตัวเรือน: Polyamide (PA)
• วัสดุ Socket: Brass
• วัสดุ O-ring: FKM
• แรงบิดในการติดตั้ง: 7 Nm
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร ขนาด 4 x 0.34 มม.²

การใช้งาน

• ตรวจจับความเร็วรอบของเพลาและชุดฟันเฟือง
• ตรวจสอบความเร็วการหมุนของเครื่องจักร
• ตรวจจับสัญญาณพัลส์จากการหมุนของฟันเฟืองโลหะ
• ตรวจสอบทิศทางการหมุนด้วยสัญญาณ 2 ช่อง
• ระบบควบคุมและตรวจสอบความเร็วร่วมกับ PLC

ข้อควรทราบ

เซนเซอร์รุ่นนี้ไม่มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน ควรตรวจสอบการเชื่อมต่อและติดตั้งอุปกรณ์ป้องกันที่เหมาะสม รวมถึงตรวจสอบขนาดโมดูลฟันเฟืองและระยะติดตั้งก่อนใช้งาน เนื่องจากขนาดฟันเฟืองมีผลต่อระยะตรวจจับและตำแหน่งเฟสของสัญญาณ ทั้งนี้ควรตรวจสอบข้อจำกัดด้านอุณหภูมิของสายสัญญาณแยกจากตัวเซนเซอร์
