MR0121 \ 柱形传感器 \ PNP \ 常开 \ 30.5 x 5 x 6.5 毫米\电缆 PUR 0.3 米 + M12 连接器

Name: MR0121 \ 柱形传感器 \ PNP \ 常开 \ 30.5 x 5 x 6.5 毫米\电缆 PUR 0.3 米 + M12 连接器
Brand: ifm
SKU: 019734
Price: 1350.00 THB
Availability: OutOfStock

Be the first to review this product

Special Price THB 1,350.00 Regular Price THB 1,800.00

Out of stock

SKU

019734

缺货

交货日期： 2026年11月27日

ifm electronic, efector, 位置传感器, Position sensors, 磁性传感器, Magnetic sensors, 磁力传感器, 磁场传感器

Details

รายละเอียดสินค้า ifm MR0121

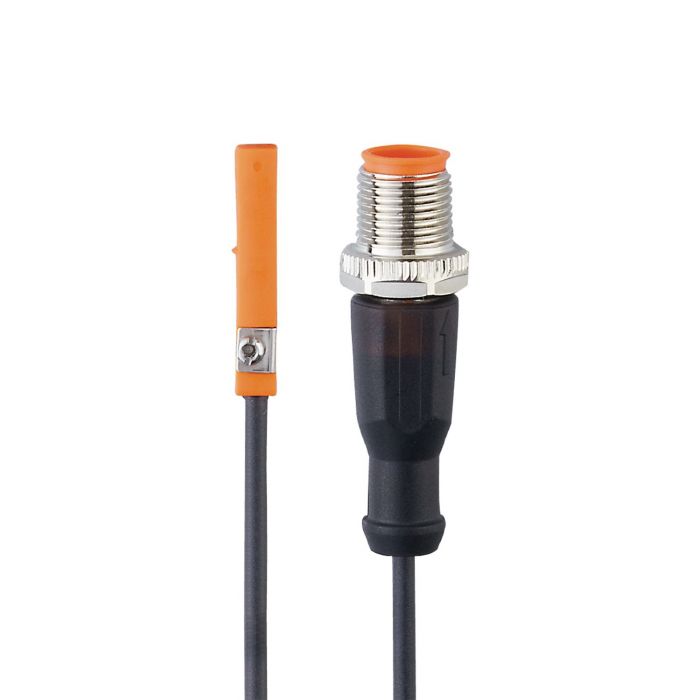

ifm MR0121 รหัส MRT3021BBKOA/R/0,3M/ZH/US เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กแบบ Reed Contact สำหรับกระบอกสูบร่อง T-slot ติดตั้งแบบฝังในร่อง ใช้วงจร 3 สาย รองรับไฟ AC/DC ให้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.3 เมตรและคอนเน็กเตอร์ M12 พร้อมน็อตล็อกแบบหมุนได้

คุณสมบัติเด่น

ตรวจจับแม่เหล็กของลูกสูบด้วยหน้าสัมผัส Reed Contact
ติดตั้งจากด้านบนของร่อง T-slot พร้อมชุดยึดแบบล็อกตัวเอง ช่วยให้ปรับตำแหน่งได้สะดวก
รองรับแรงดันใช้งาน 5–50 VAC/DC
พิกัดกระแสโหลด 350 mA AC / 500 mA DC โดยต้องไม่เกินกำลังสวิตช์สูงสุด 10 W
คอนเน็กเตอร์ M12 ช่วยให้ถอดเปลี่ยนสายต่อได้สะดวก
มี LED สีเหลืองแสดงสถานะการสวิตช์

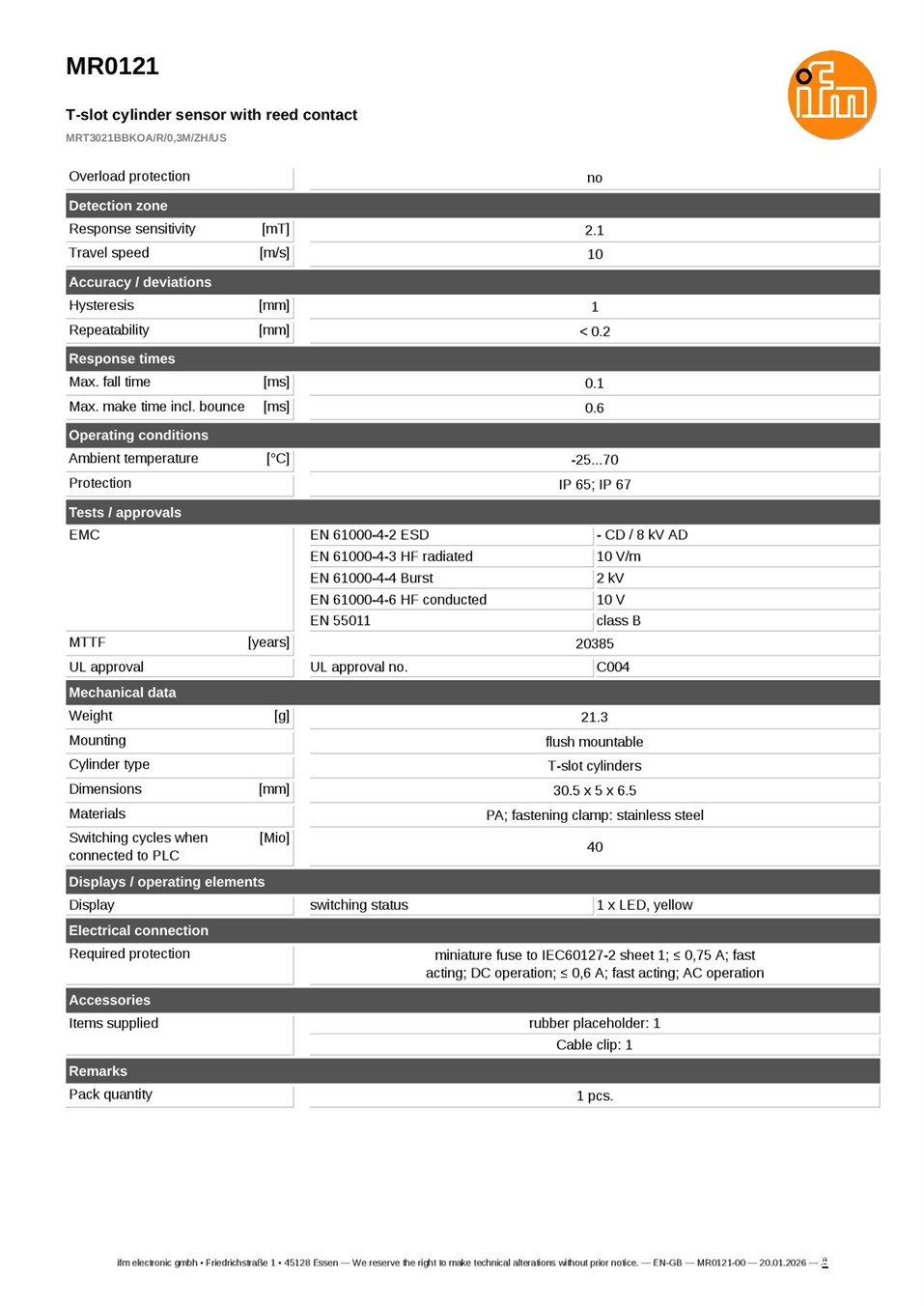

ข้อมูลทางเทคนิค

แบรนด์: ifm electronic
รุ่น: MR0121
รหัสสินค้า: MRT3021BBKOA/R/0,3M/ZH/US
หลักการตรวจจับ: Reed Contact
ประเภทกระบอกสูบ: ร่อง T-slot
ระบบการต่อ: 3 สาย AC/DC
เอาต์พุต: PNP แบบ Normally Open (NO)
แรงดันใช้งาน: 5–50 VAC/DC
กระแสโหลดต่อเนื่องสูงสุด: 350 mA AC / 500 mA DC
กำลังสวิตช์สูงสุด: 10 W
แรงดันตกคร่อมเอาต์พุตสูงสุด: 2 V
ความถี่การสวิตช์: 1,000 Hz ทั้ง AC และ DC
ความไวตอบสนองต่อสนามแม่เหล็ก: 2.1 mT
ฮิสเทอรีซิส: 1 มม.
ความสามารถในการทำซ้ำ: น้อยกว่า 0.2 มม.
เวลาปิดหน้าสัมผัสรวมการกระเด้งสูงสุด: 0.6 ms
เวลาปล่อยหน้าสัมผัสสูงสุด: 0.1 ms

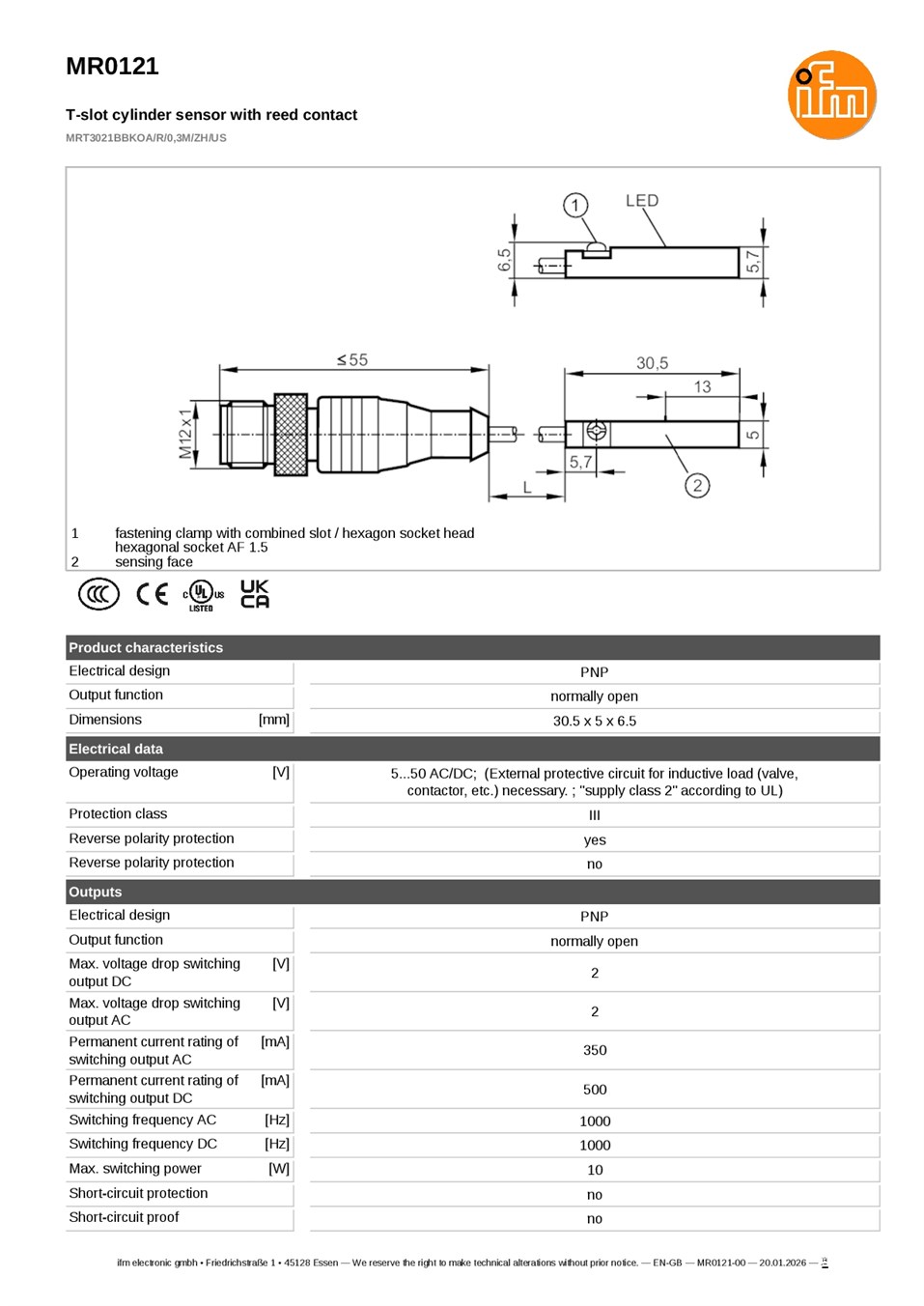

ขนาดตัวเซนเซอร์: 30.5 × 5 × 6.5 มม.
วัสดุตัวเรือน: PA (Polyamide)
วัสดุชุดยึด: สเตนเลส
การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อมคอนเน็กเตอร์ M12 รหัส A จำนวน 4 ขา และน็อตล็อกแบบหมุนได้
อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 70°C
ระดับการป้องกัน: IP65 / IP67
ระบบป้องกันลัดวงจรและโหลดเกินภายใน: ไม่มี

การใช้งาน

ใช้ตรวจจับตำแหน่งปลายชักหรือตำแหน่งที่กำหนดของลูกสูบแม่เหล็กในเครื่องประกอบชิ้นงาน เครื่องบรรจุ และระบบนิวเมติกส์ เพื่อส่งสัญญาณให้ระบบควบคุมที่รองรับวงจรของเซนเซอร์รุ่นนี้

ข้อควรทราบ

ควรตรวจสอบแม่เหล็กลูกสูบ ขนาดร่อง และผังขาคอนเน็กเตอร์ก่อนติดตั้ง ต้องใช้วงจรป้องกันภายนอกเมื่อต่อโหลดเหนี่ยวนำ เช่น วาล์วหรือคอนแทคเตอร์ และตรวจสอบทั้งกระแสโหลดกับกำลังสวิตช์สูงสุด 10 W ผู้ผลิตกำหนดฟิวส์ชนิดทำงานเร็วตาม IEC 60127-2 Sheet 1 ขนาดไม่เกิน 0.75 A สำหรับ DC หรือ 0.6 A สำหรับ AC แม้คอนเน็กเตอร์มี 4 ขา แต่วงจรใช้งานเป็นแบบ 3 สาย จึงต้องต่อให้ตรงตามผังของผู้ผลิต
