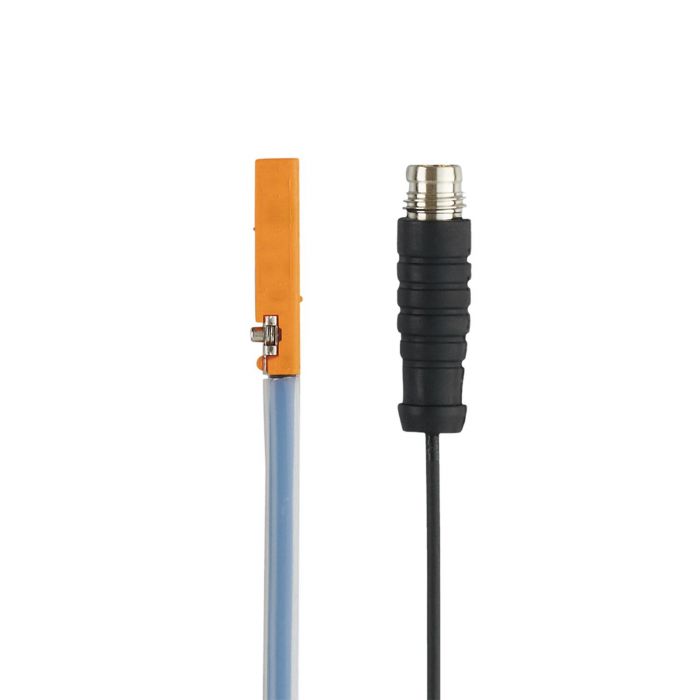

รายละเอียดสินค้า ifm MK5353 C-slot Cylinder Sensor

ifm MK5353 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสโดยตรง มีเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนขนาด 26.1 x 2.8 x 5.5 มม. ออกแบบสำหรับติดตั้งแบบ Flush Mountable ภายในร่อง C-slot พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบ Snap-fit เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

เซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกลมร่อง C-slot
ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่ต้องสัมผัสลูกสูบ
เอาต์พุต PNP แบบ Normally Open (NO)
ความไวต่อสนามแม่เหล็ก 2.8 mT
ความถี่การสวิตช์สูง 10,000 Hz
รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s
ตัวเรือนขนาด 26.1 x 2.8 x 5.5 มม.
รองรับการติดตั้งแบบ Flush Mountable ภายในร่อง C-slot
มีชุดยึดพร้อมสกรูสำหรับล็อกตำแหน่งและช่วยลดแรงดึงที่สาย
สาย PUR พร้อมปลอกป้องกัน PTFE
มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วไฟฟ้ากลับด้าน
มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
ระดับการป้องกัน IP65 และ IP67
สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M8 แบบ Snap-fit

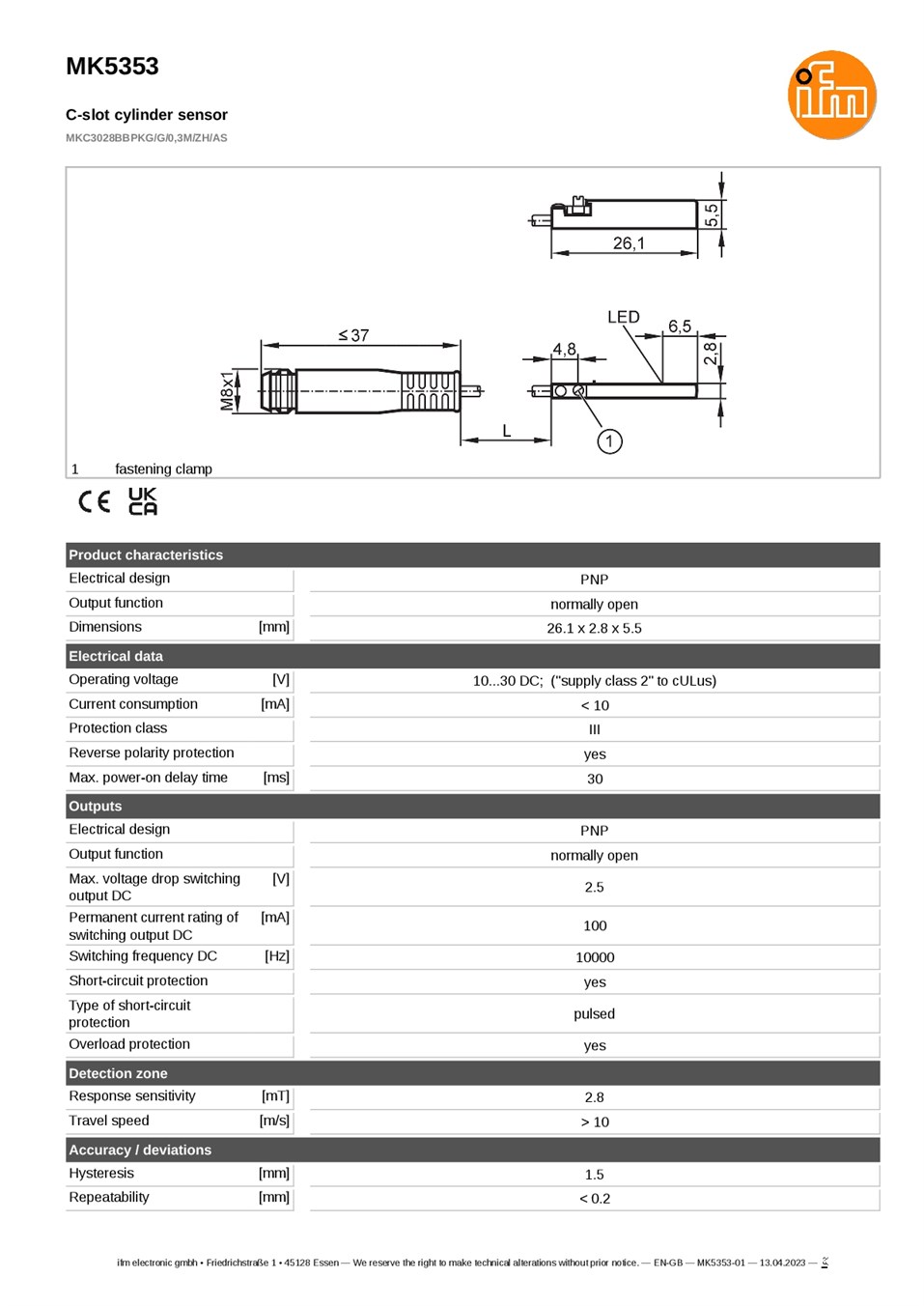

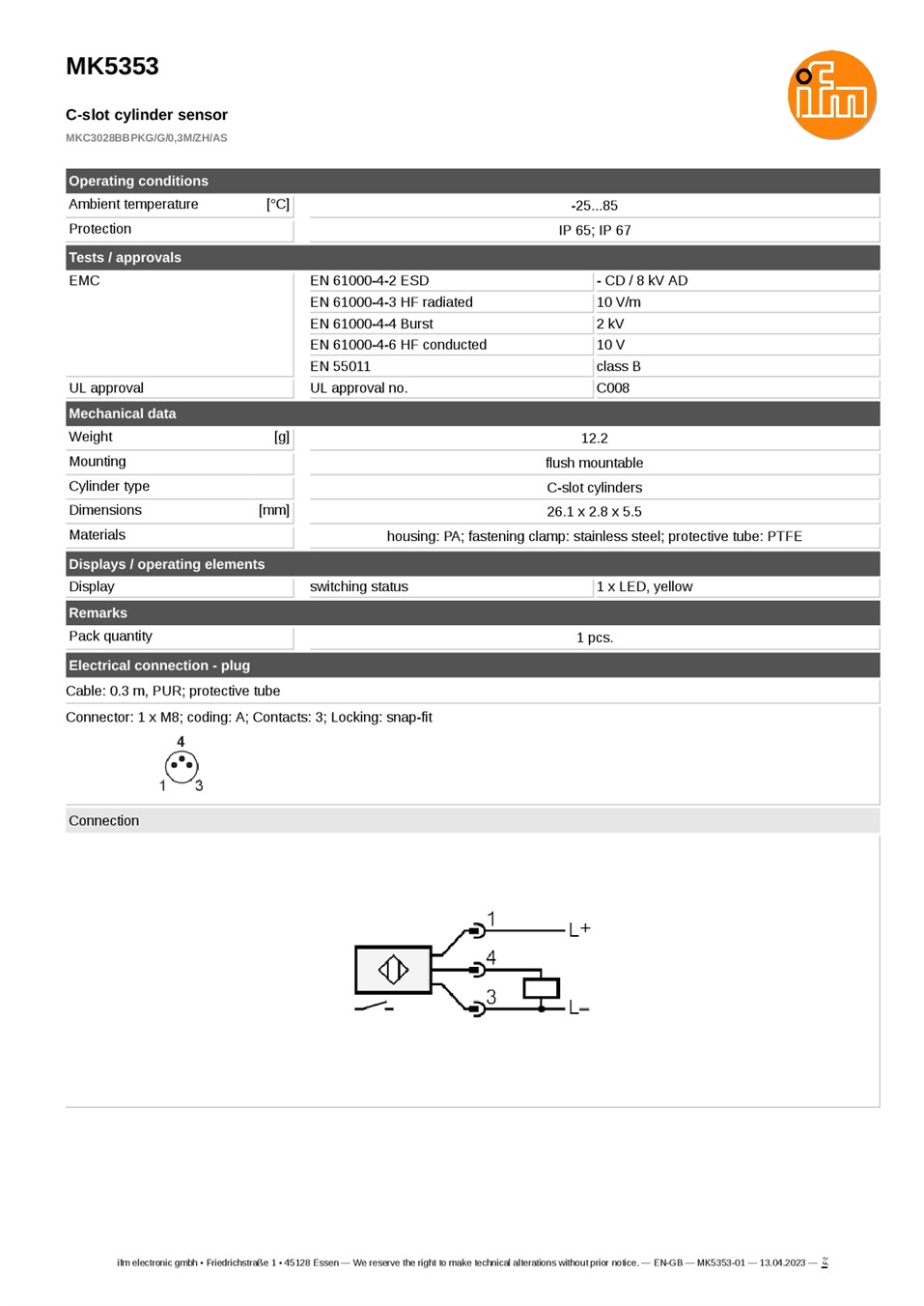

ข้อมูลทางเทคนิค

แบรนด์: ifm electronic
รุ่น: MK5353
รหัสผลิตภัณฑ์: MKC3028BBPKG/G/0,3M/ZH/AS
ประเภท: C-slot Cylinder Sensor
เทคโนโลยีตรวจจับ: GMR (Giant Magnetoresistive)
ความไวต่อสนามแม่เหล็ก: 2.8 mT
แรงดันไฟฟ้า: 10–30 V DC
กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
Protection Class: III
ชนิดเอาต์พุต: PNP
ฟังก์ชันเอาต์พุต: Normally Open (NO)
กระแสโหลดสูงสุด: 100 mA
แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
ความถี่การสวิตช์: 10,000 Hz
ความเร็วลูกสูบ: มากกว่า 10 m/s
Hysteresis: 1.5 มม.
Repeatability: น้อยกว่า 0.2 มม.
ขนาดตัวเรือน: 26.1 x 2.8 x 5.5 มม.
วัสดุตัวเรือน: PA (Polyamide)
วัสดุชุดยึด: Stainless Steel
วัสดุปลอกป้องกันสาย: PTFE
รูปแบบติดตั้ง: C-slot / Flush Mountable
การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร
คอนเนคเตอร์: M8, 3 Pin, A-coded, Snap-fit
ระดับการป้องกัน: IP65 / IP67
อุณหภูมิใช้งาน: -25 ถึง 85°C
น้ำหนัก: 12.2 กรัม
ไฟแสดงสถานะ: LED สีเหลือง 1 ดวง

การใช้งาน

ตรวจจับตำแหน่งลูกสูบแม่เหล็กภายในกระบอกลมนิวแมติกส์
ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
ใช้งานกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
ติดตั้งแบบ Flush Mountable เพื่อลดการยื่นออกจากร่องเซนเซอร์
เชื่อมต่อกับ PLC หรือระบบควบคุมอัตโนมัติที่รองรับเอาต์พุต PNP
เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5353 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบ Snap-fit ไม่ใช่หัวต่อแบบนอตล็อก ควรตรวจสอบขนาดร่อง C-slot รูปแบบหัวต่อ ผังการเชื่อมต่อ และความเข้ากันได้กับอินพุต PLC ก่อนติดตั้ง
