MK5343 \ 柱形传感器 \ PNP \ 常开 \ 26.1 x 2.8 x 5.5 毫米\电缆 PUR 0.15 米 + M8 连接器

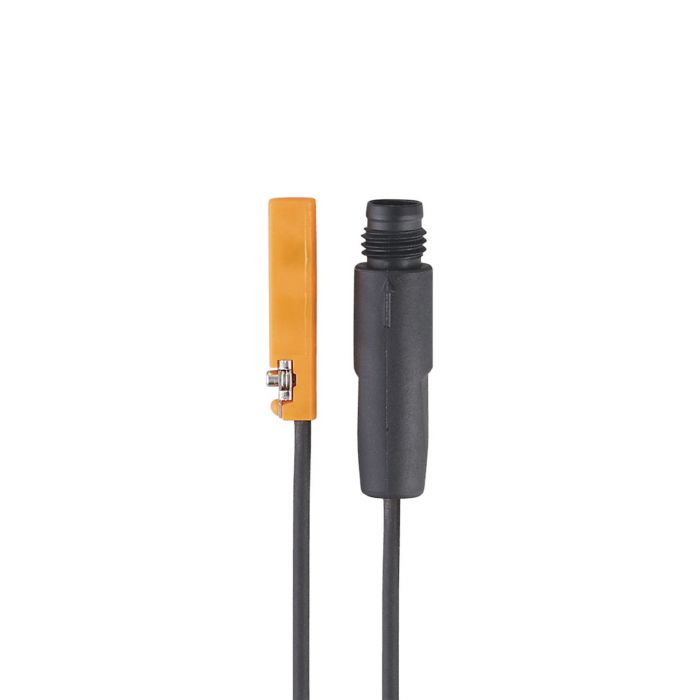

รายละเอียดสินค้า ifm MK5343 C-slot Cylinder Sensor

ifm MK5343 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี AMR (Anisotropic Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสโดยตรง มีเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนขนาด 26.1 x 2.8 x 5.5 มม. ออกแบบให้ติดตั้งแบบ Flush Mountable ในร่อง C-slot พร้อมสาย PUR ยาว 0.15 เมตร และคอนเนคเตอร์ M8 แบบ Snap-fit เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกลมร่อง C-slot
• ใช้เทคโนโลยี AMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสลูกสูบ
• เอาต์พุต PNP แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2 mT
• ความถี่การสวิตช์สูง 5,000 Hz
• ตัวเรือนขนาดกะทัดรัด 26.1 x 2.8 x 5.5 มม.
• รองรับการติดตั้งแบบ Flush Mountable ภายในร่อง C-slot
• มีระบบป้องกันการลัดวงจร กระแสเกิน และการต่อขั้วไฟฟ้ากลับด้าน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 0.15 เมตร พร้อมคอนเนคเตอร์ M8 แบบ Snap-fit

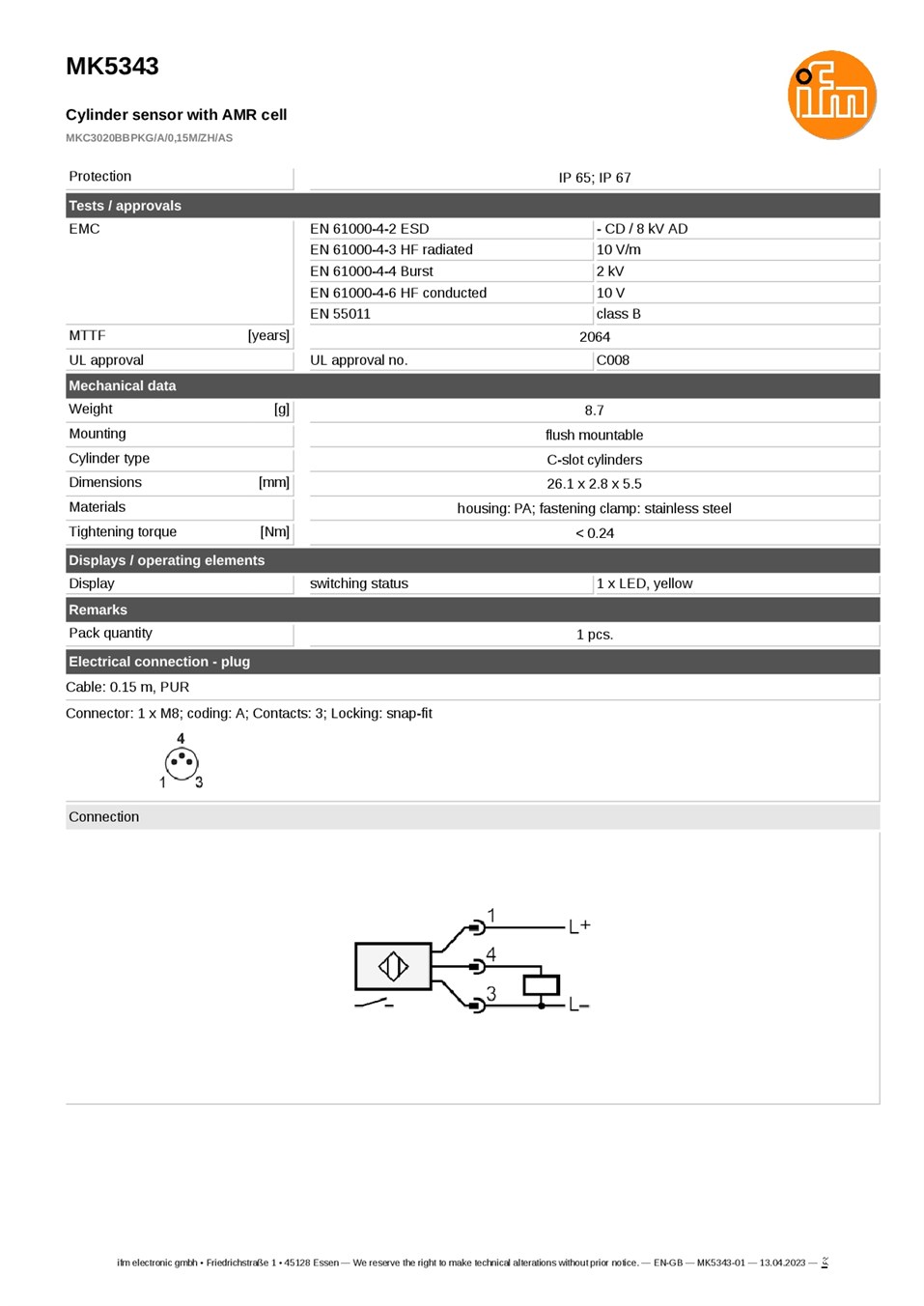

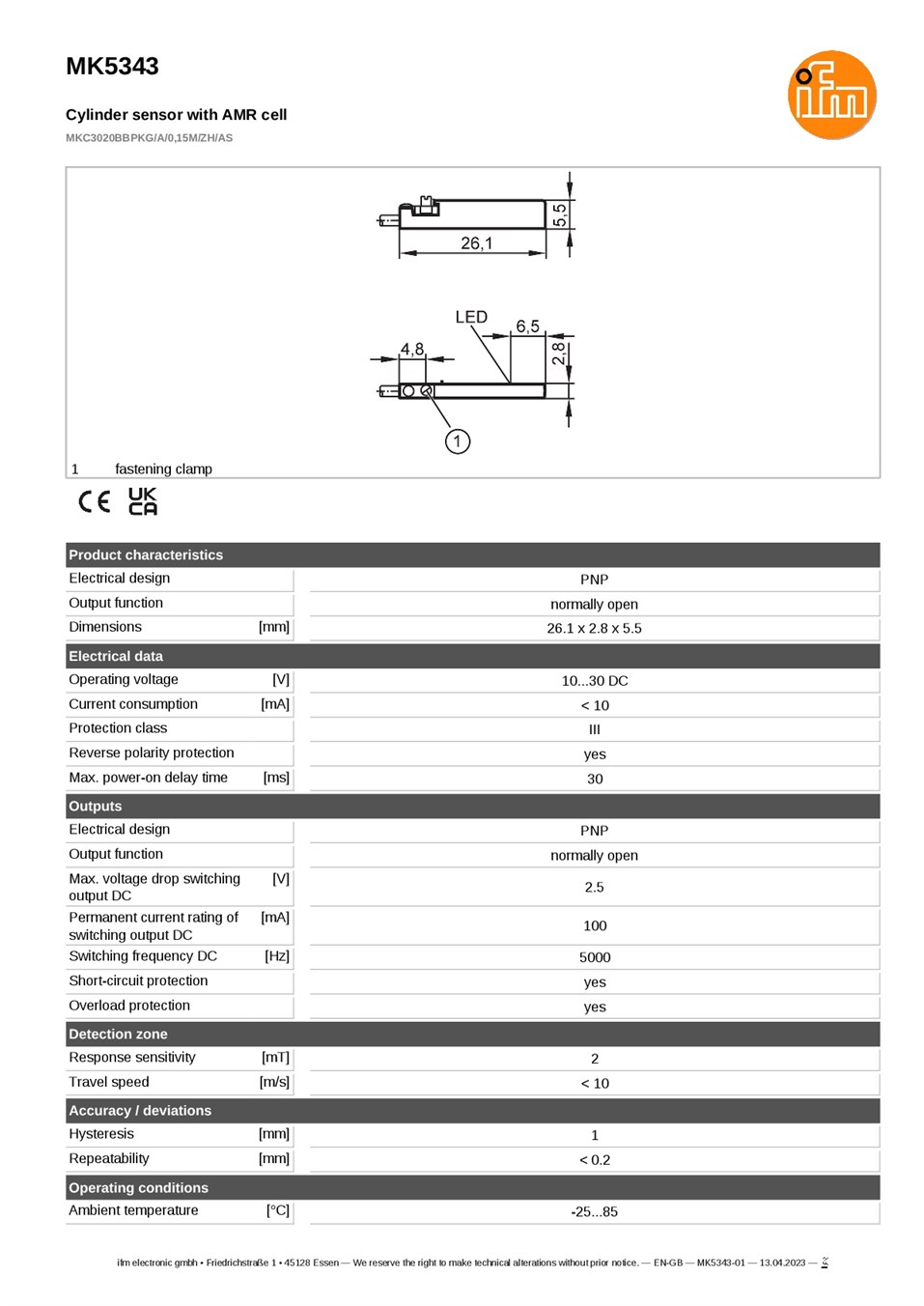

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5343
• รหัสผลิตภัณฑ์: MKC3020BBPKG/A/0,15M/ZH/AS
• ประเภท: C-slot Cylinder Sensor
• เทคโนโลยีตรวจจับ: AMR (Anisotropic Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: III
• ชนิดเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่การสวิตช์: 5,000 Hz
• Hysteresis: 1 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• ขนาดตัวเรือน: 26.1 x 2.8 x 5.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุชุดยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Flush Mountable
• แรงบิดขันติดตั้ง: น้อยกว่า 0.24 Nm
• การเชื่อมต่อ: สาย PUR ยาว 0.15 เมตร
• คอนเนคเตอร์: M8 แบบ Snap-fit
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 8.7 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้งานกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
• ติดตั้งแบบ Flush Mountable เพื่อลดการยื่นออกจากร่องเซนเซอร์
• เชื่อมต่อกับ PLC หรือระบบควบคุมอัตโนมัติที่รองรับเอาต์พุต PNP
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5343 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.15 เมตร และคอนเนคเตอร์ M8 แบบ Snap-fit ไม่ใช่หัวต่อแบบนอตล็อก ควรตรวจสอบขนาดร่อง C-slot ผังการเชื่อมต่อ และความเข้ากันได้กับอินพุต PLC ก่อนติดตั้ง เนื่องจากสายมีความยาวเพียง 0.15 เมตร จึงอาจต้องใช้สายต่อสำหรับเดินสายไปยังตู้ควบคุม
