MK5317 \ 柱形传感器 \ PNP \ 常开 \ 26.1 x 2.8 x 5.5 毫米\电缆 PUR 1 米 + M12 连接器

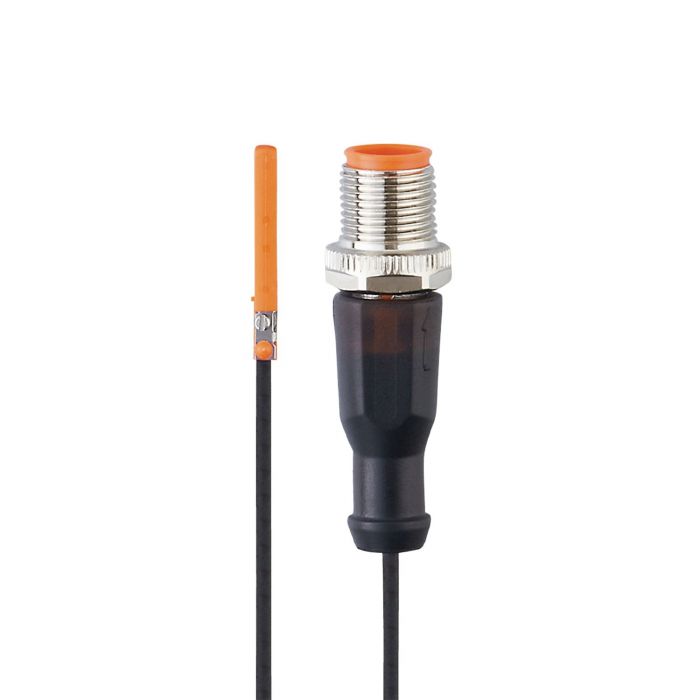

รายละเอียดสินค้า ifm MK5317 C-slot Cylinder Sensor

ifm MK5317 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสโดยตรง มีเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนขนาด 26.1 x 2.8 x 5.5 มม. ออกแบบสำหรับติดตั้งแบบ Flush Mountable ภายในร่อง C-slot พร้อมสาย PUR ยาว 1 เมตร และคอนเนคเตอร์ M12 เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกลมร่อง C-slot
• ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสลูกสูบโดยตรง
• เอาต์พุต PNP แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• ความถี่การสวิตช์สูง 10,000 Hz
• รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s
• ตัวเรือนขนาดกะทัดรัด 26.1 x 2.8 x 5.5 มม.
• รองรับการติดตั้งแบบ Flush Mountable ภายในร่อง C-slot
• ตัวเรือนผลิตจากวัสดุ PA พร้อมแคลมป์ยึด Stainless Steel
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วไฟฟ้ากลับด้าน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 1 เมตร พร้อมคอนเนคเตอร์ M12 แบบ A-coded และนอตล็อกหมุนได้

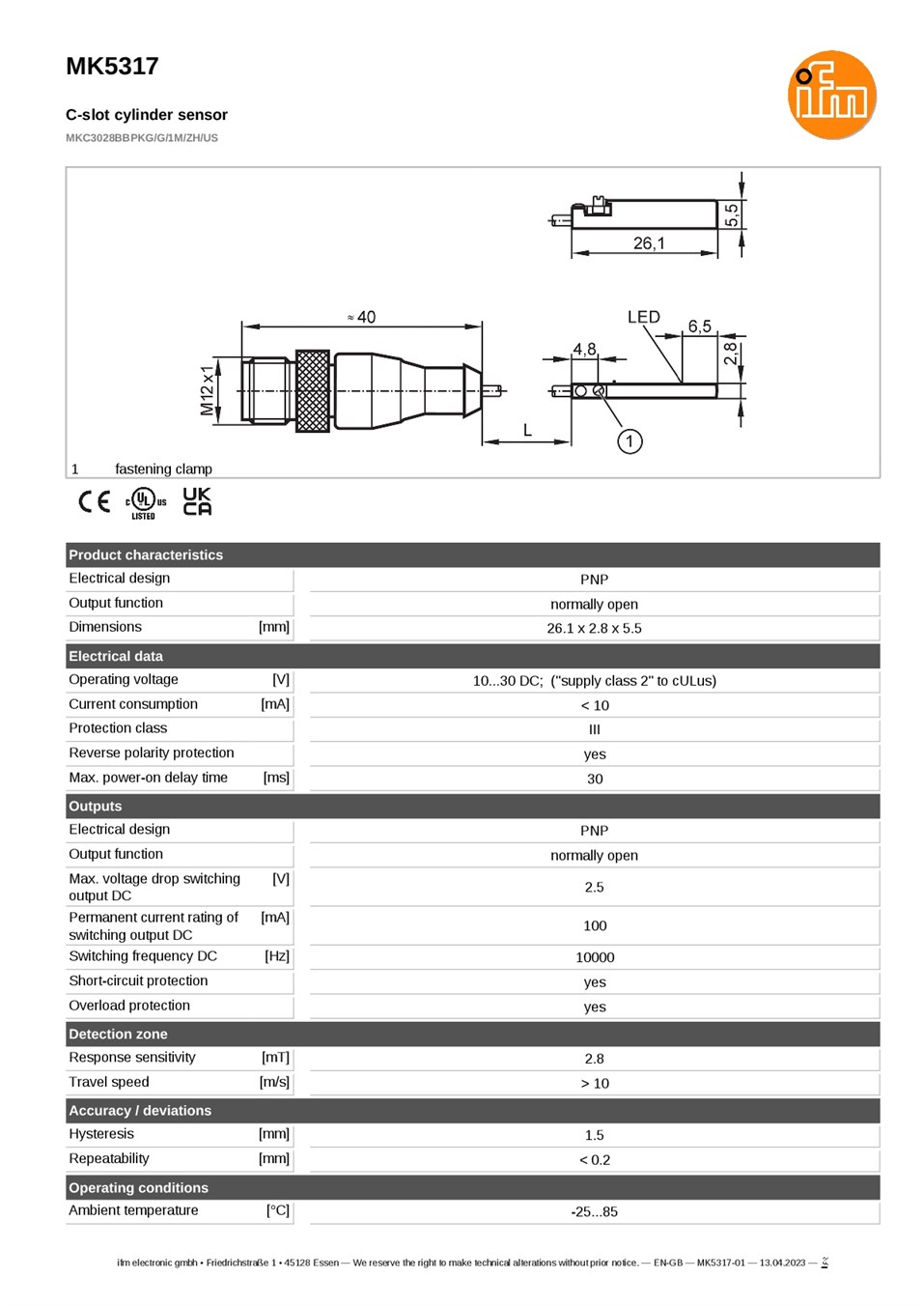

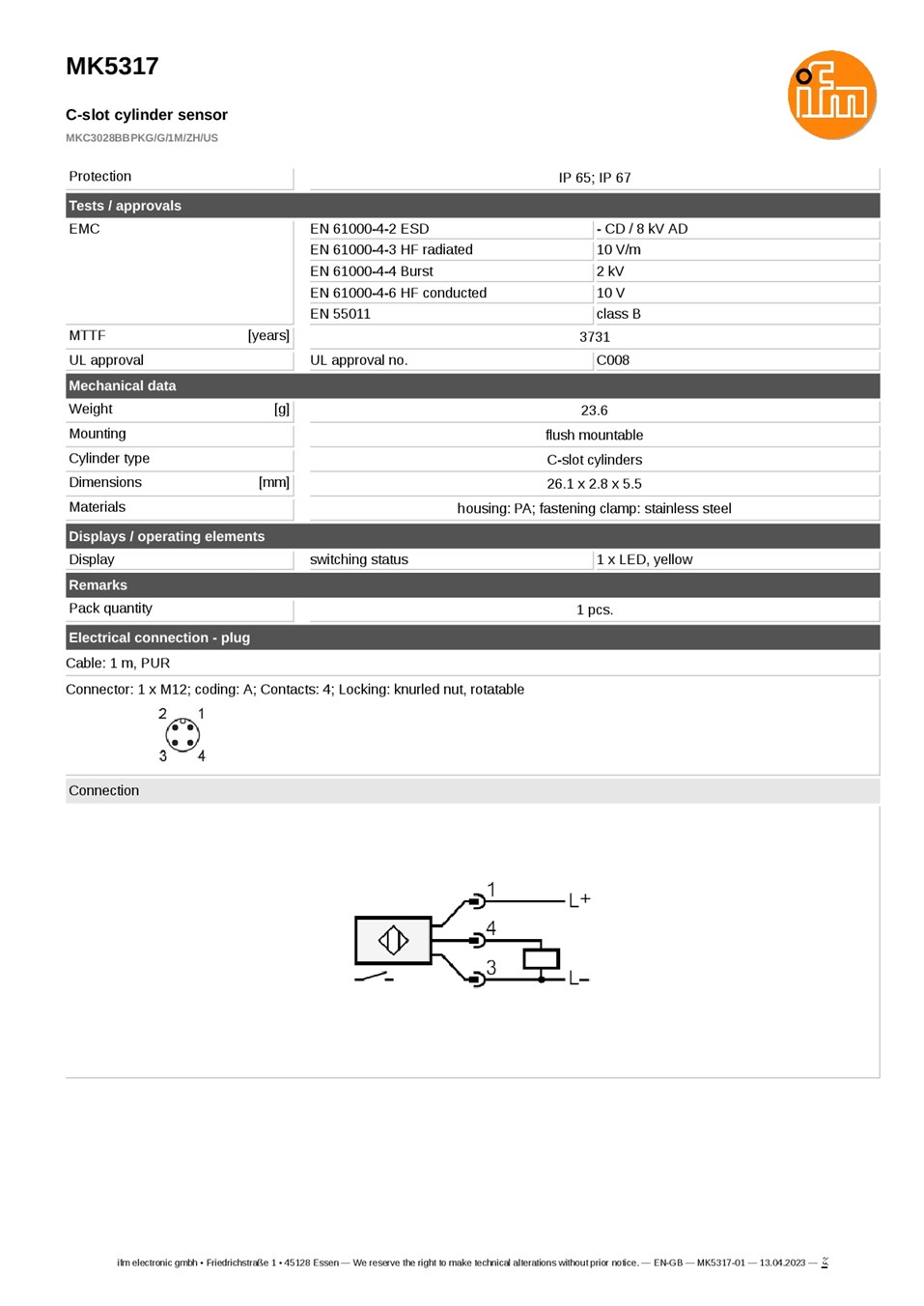

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5317
• รหัสผลิตภัณฑ์: MKC3028BBPKG/G/1M/ZH/US
• ประเภท: C-slot Cylinder Sensor
• หลักการตรวจจับ: GMR (Giant Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: III
• ชนิดเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V DC
• ความถี่การสวิตช์: 10,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: 1.5 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• Power-on Delay สูงสุด: 30 ms
• ขนาดตัวเรือน: 26.1 x 2.8 x 5.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 1 เมตร
• คอนเนคเตอร์: M12, 4 Pin, A-coded พร้อมนอตล็อกหมุนได้ (Rotatable Knurled Nut)
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 23.6 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ติดตั้งกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
• ติดตั้งแบบ Flush Mountable เพื่อลดส่วนที่ยื่นออกจากร่องเซนเซอร์
• เชื่อมต่อกับ PLC หรือระบบควบคุมที่รองรับสัญญาณ PNP
• เหมาะสำหรับระบบลำเลียง เครื่องจักรบรรจุภัณฑ์ และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5317 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 1 เมตร และคอนเนคเตอร์ M12 แบบ A-coded 4 พิน มีนอตล็อกหมุนได้ ไม่ใช่หัวต่อ M8 หรือสายปลายเปล่า ควรตรวจสอบขนาดร่อง C-slot ผังการต่อสาย ความเข้ากันได้กับอินพุต PLC และความยาวสายก่อนติดตั้ง
