MK5300 \ 柱形传感器 \ PNP \ 常开 \ 17.5 x 2.8 x 7.7 毫米\电缆 PUR 2 米

รายละเอียดสินค้า ifm MK5300 C-slot Cylinder Sensor

ifm MK5300 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสวัตถุ มีเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนขนาดกะทัดรัด 17.5 x 2.8 x 7.7 มม. ออกแบบสำหรับติดตั้งกับกระบอกลมร่อง C-slot พร้อมสาย PUR ยาว 2 เมตร แบบปลายสายเปล่า เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกลมร่อง C-slot
• ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสลูกสูบโดยตรง
• เอาต์พุต PNP แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• ความถี่การสวิตช์สูง 10,000 Hz
• รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s ตามข้อมูลผู้ผลิต
• ตัวเรือนขนาดเล็ก 17.5 x 2.8 x 7.7 มม.
• มีแคลมป์สำหรับยึดติดตั้งกับร่อง C-slot
• รองรับการติดตั้งแบบ Non-flush Mountable
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วไฟฟ้ากลับด้าน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 2 เมตร แบบ 3 แกน พร้อมต่อเข้าระบบควบคุม

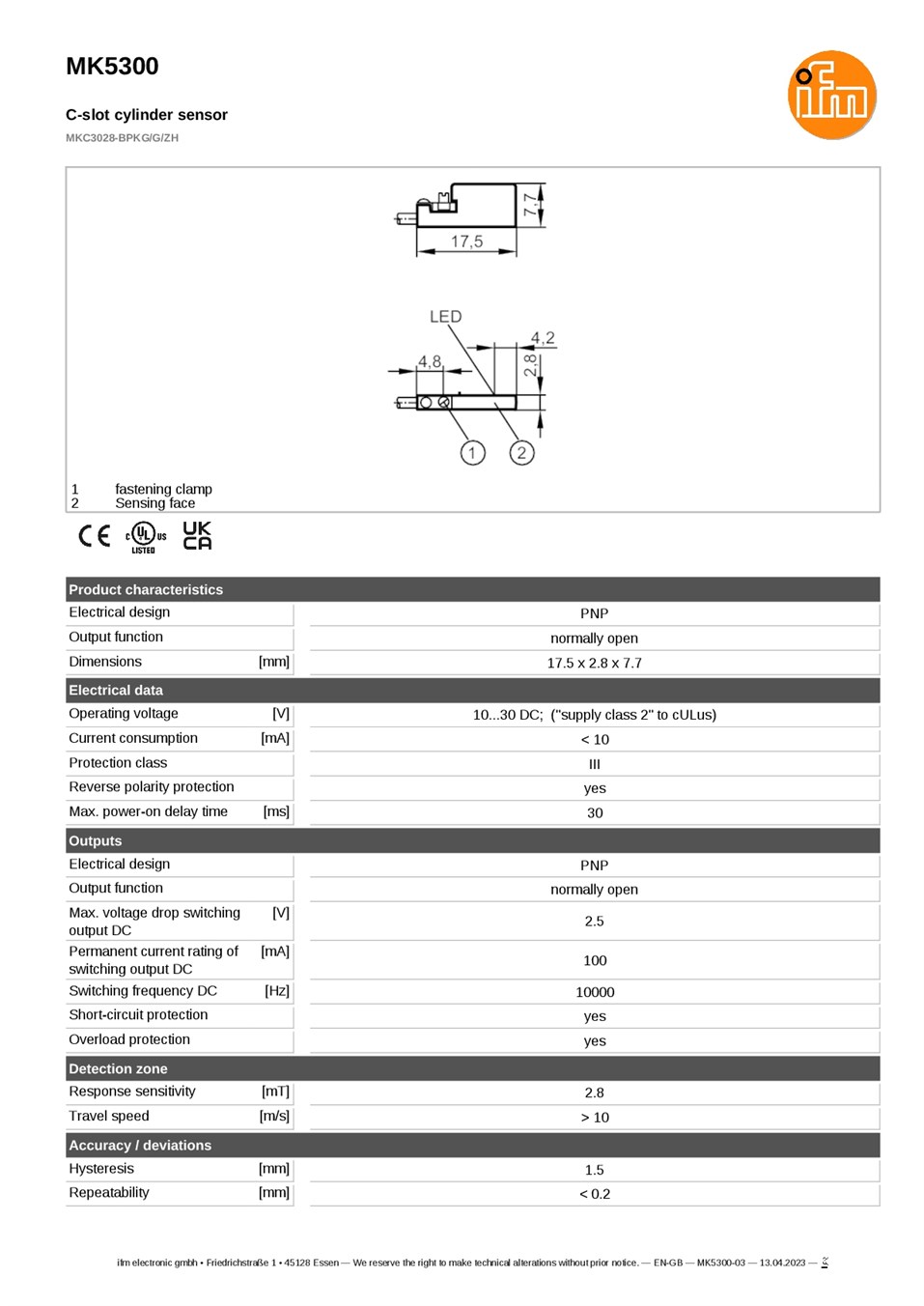

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5300
• รหัสผลิตภัณฑ์: MKC3028-BPKG/G/ZH
• ประเภท: C-slot Cylinder Sensor
• หลักการตรวจจับ: GMR (Giant Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• ชนิดเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่การสวิตช์: 10,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: 1.5 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• ขนาดตัวเรือน: 17.5 x 2.8 x 7.7 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Non-flush Mountable

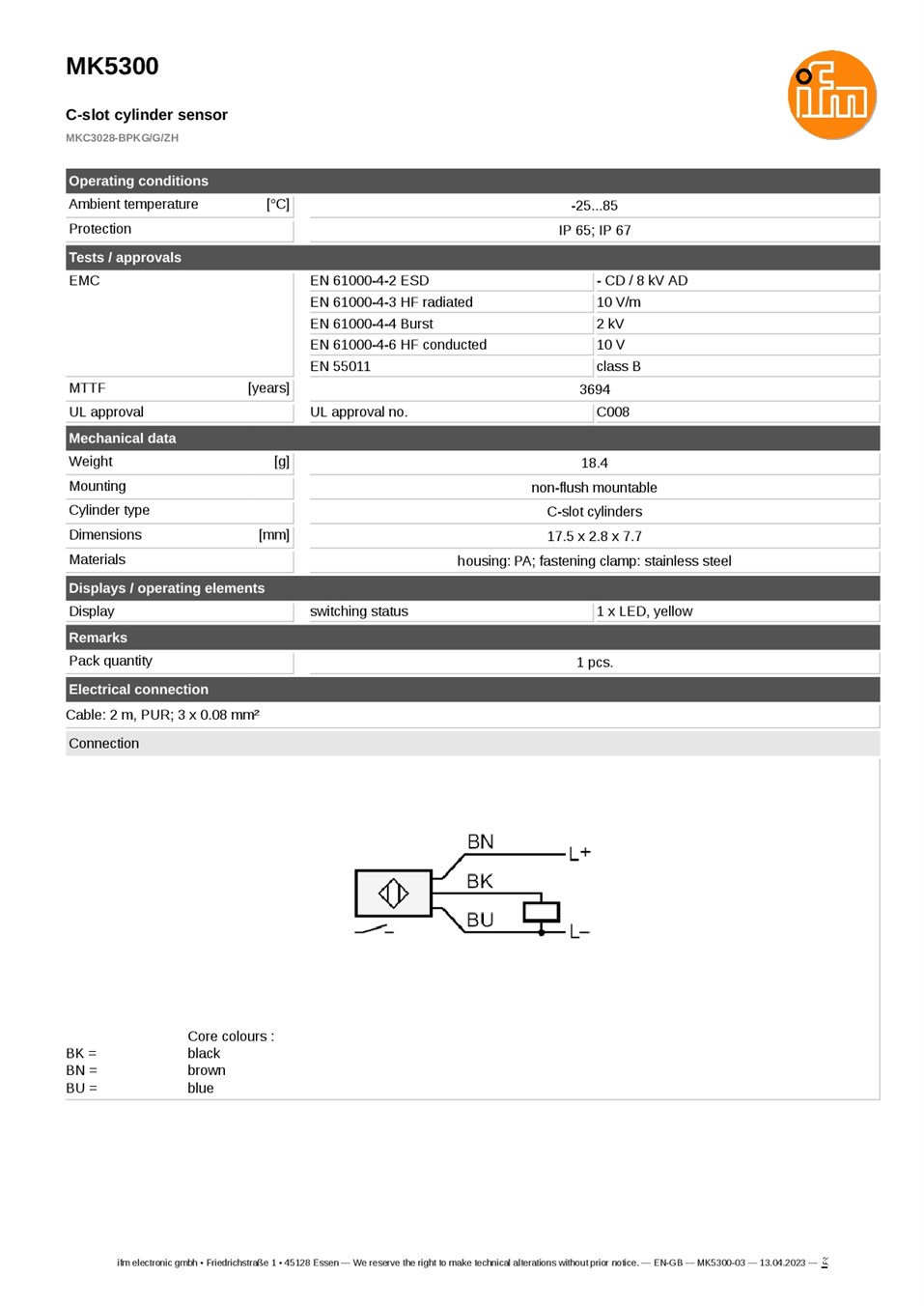

• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร แบบ 3 แกน (3 x 0.08 mm²)
• รูปแบบปลายสาย: ปลายสายเปล่า ไม่มีคอนเนคเตอร์
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 18.4 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกลม
• ใช้งานกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
• เชื่อมต่อกับ PLC หรือระบบควบคุมที่รองรับสัญญาณ PNP
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5300 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 2 เมตร แบบปลายสายเปล่า ไม่มีคอนเนคเตอร์ M8 หรือ M12 ควรตรวจสอบขนาดร่อง C-slot รูปแบบการติดตั้ง Non-flush และความเข้ากันได้กับอินพุต PLC ก่อนใช้งาน
