MK5230 \ 柱形传感器 \ PNP \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 0.07 米

รายละเอียดสินค้า ifm MK5230

ifm MK5230 เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกสูบที่มีร่อง T-slot ใช้หลักการ GMR ตรวจจับแบบไม่สัมผัส ให้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.07 เมตร เหมาะสำหรับงานที่มีจุดเชื่อมต่อสายอยู่ใกล้เซนเซอร์

คุณสมบัติเด่น

• ตัวเรือนขนาดกะทัดรัด ติดตั้งแบบฝังในร่อง T-slot
• สายสั้น 7 ซม. ช่วยลดสายส่วนเกินบริเวณจุดติดตั้ง
• ความถี่สวิตช์ 10,000 Hz รองรับงานตรวจจับที่ต้องการการตอบสนองรวดเร็ว
• เอาต์พุต PNP แบบ NO รองรับกระแสโหลดต่อเนื่องสูงสุด 100 mA
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

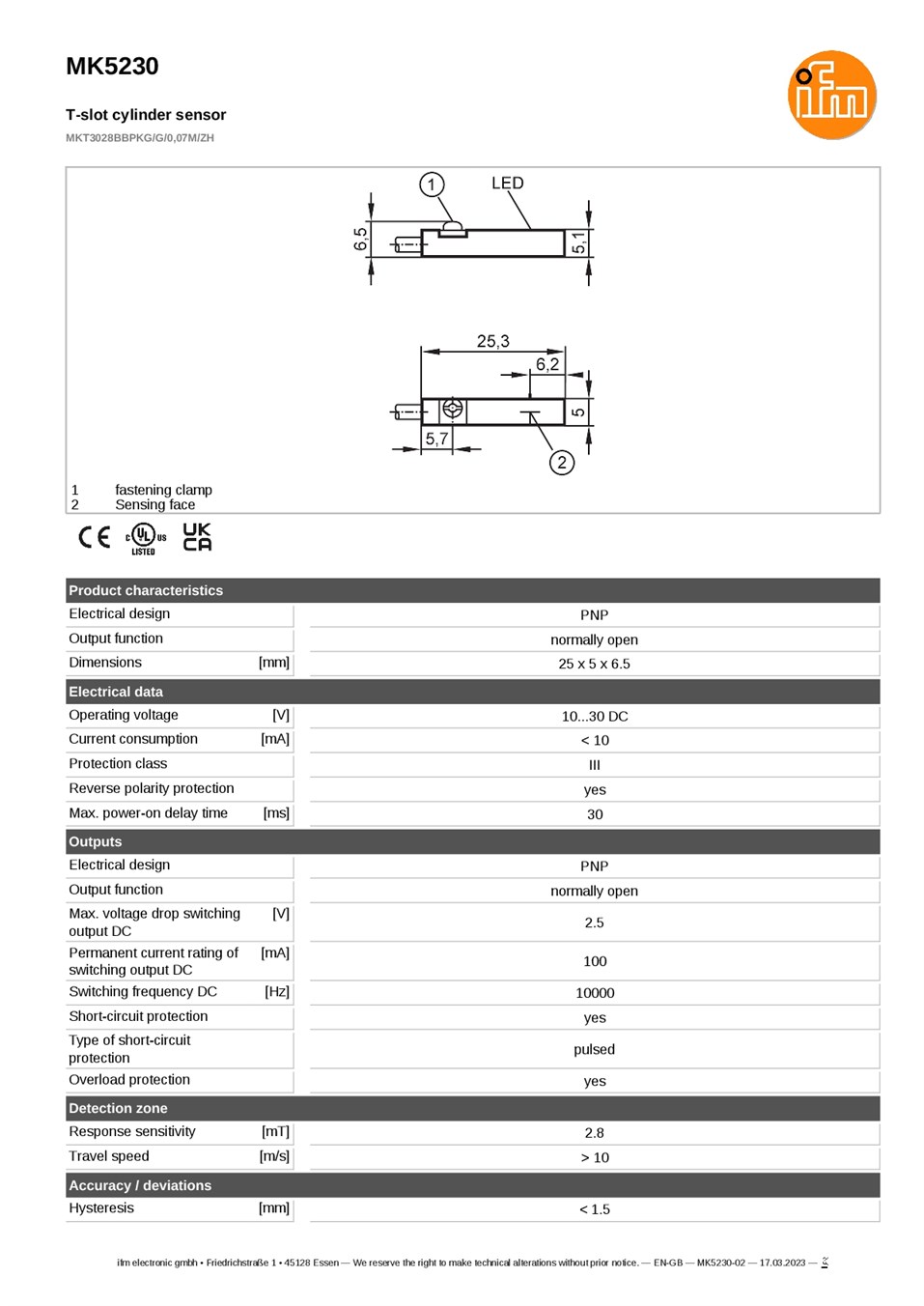

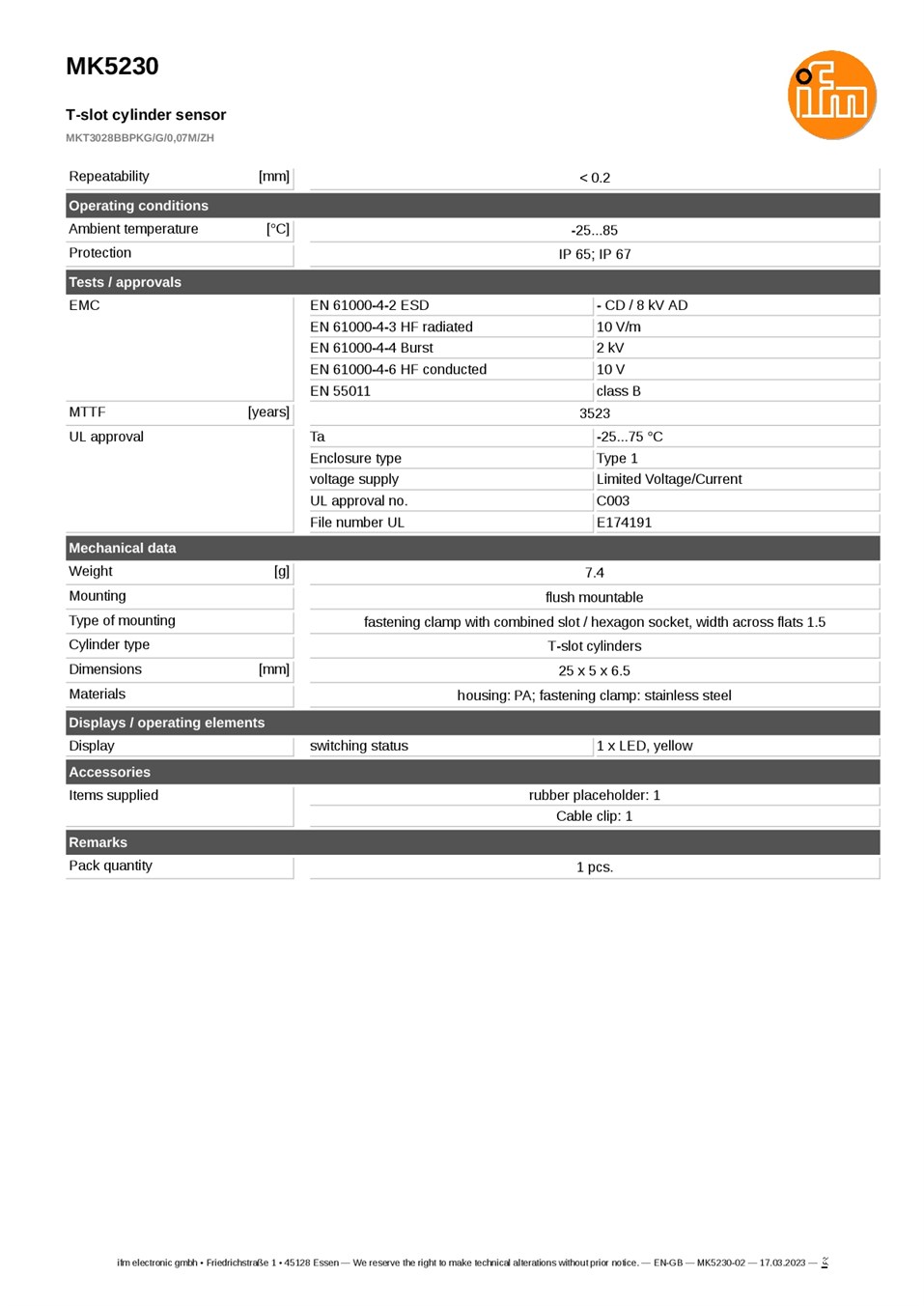

ข้อมูลทางเทคนิค

• รุ่น: MK5230
• หลักการตรวจจับ: GMR
• ประเภทกระบอกสูบ: T-slot
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสไฟที่อุปกรณ์ใช้: น้อยกว่า 10 mA
• เอาต์พุต: PNP แบบ Normally Open (NO)
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• ความถี่สวิตช์: 10,000 Hz
• ความไวในการตรวจจับสนามแม่เหล็ก: 2.8 mT
• ฮิสเทอรีซิส: น้อยกว่า 1.5 mm
• ความแม่นยำในการตรวจจับซ้ำ: น้อยกว่า 0.2 mm
• ขนาด: 25 × 5 × 6.5 mm
• วัสดุตัวเรือน: PA พร้อมชุดยึดสเตนเลส
• อุณหภูมิแวดล้อมขณะใช้งาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อ: สาย PUR ยาว 0.07 เมตร แบบ 3 สาย ขนาด 0.14 mm²

การใช้งาน

ใช้ตรวจสอบตำแหน่งลูกสูบในกระบอกสูบนิวเมติกแบบ T-slot สำหรับเครื่องจักรอัตโนมัติ ระบบจับยึด และสายการผลิต โดยส่งสัญญาณเข้าสู่ PLC เพื่อควบคุมลำดับการทำงาน

ข้อควรทราบ

รุ่นนี้มีสายยาวเพียง 7 ซม. จึงควรวางแผนตำแหน่งจุดต่อสายก่อนติดตั้ง ตรวจสอบขนาดร่องและความเหมาะสมของแม่เหล็กภายในลูกสูบ รวมถึงเลือกอินพุต PLC ที่รองรับสัญญาณ PNP แบบ NO
