MK5215 \ 柱形传感器 \ PNP \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 0.3 米 + M8 连接器

รายละเอียดสินค้า ifm MK5215

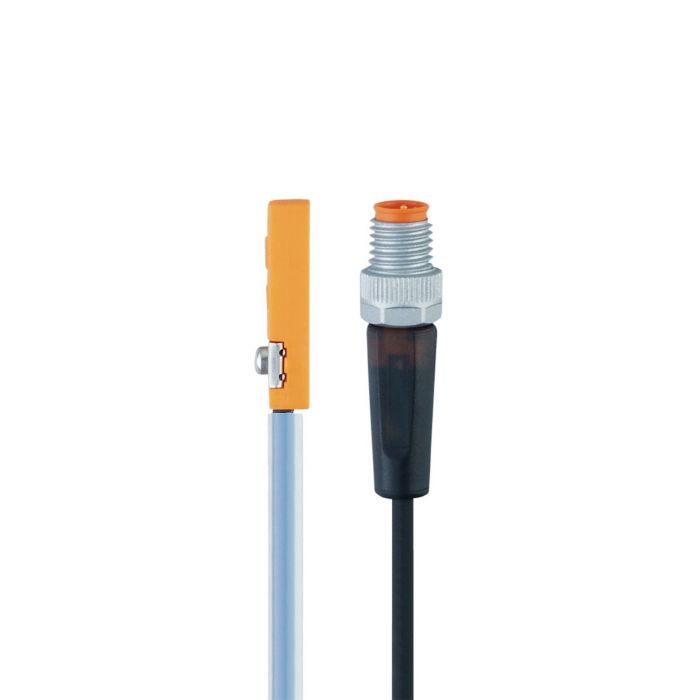

ifm MK5215 เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกสูบแบบ T-slot ในงานเชื่อม ใช้หลักการ GMR พร้อมระบบลดผลกระทบจากสนามแม่เหล็กรบกวน ให้เอาต์พุต PNP แบบ Normally Open (NO) มาพร้อมสาย PUR ยาว 0.3 เมตร ปลอกป้องกันสะเก็ดเชื่อม และหัวต่อ M8 แบบน็อตหมุนได้

คุณสมบัติเด่น

• ออกแบบสำหรับงานเชื่อม รองรับสนามแม่เหล็กรบกวนสูงสุด 200 mT ตามข้อกำหนดผู้ผลิต
• ปลอกป้องกันและน็อตหัวต่อเคลือบ PTFE ช่วยลดความเสียหายและการเกาะติดของสะเก็ดเชื่อม
• ติดตั้งแบบฝังในร่อง T-slot โดยใส่เซนเซอร์จากด้านบนของร่องได้
• หัวต่อ M8 แบบน็อตหมุนได้ สะดวกต่อการเชื่อมต่อและถอดเปลี่ยน
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

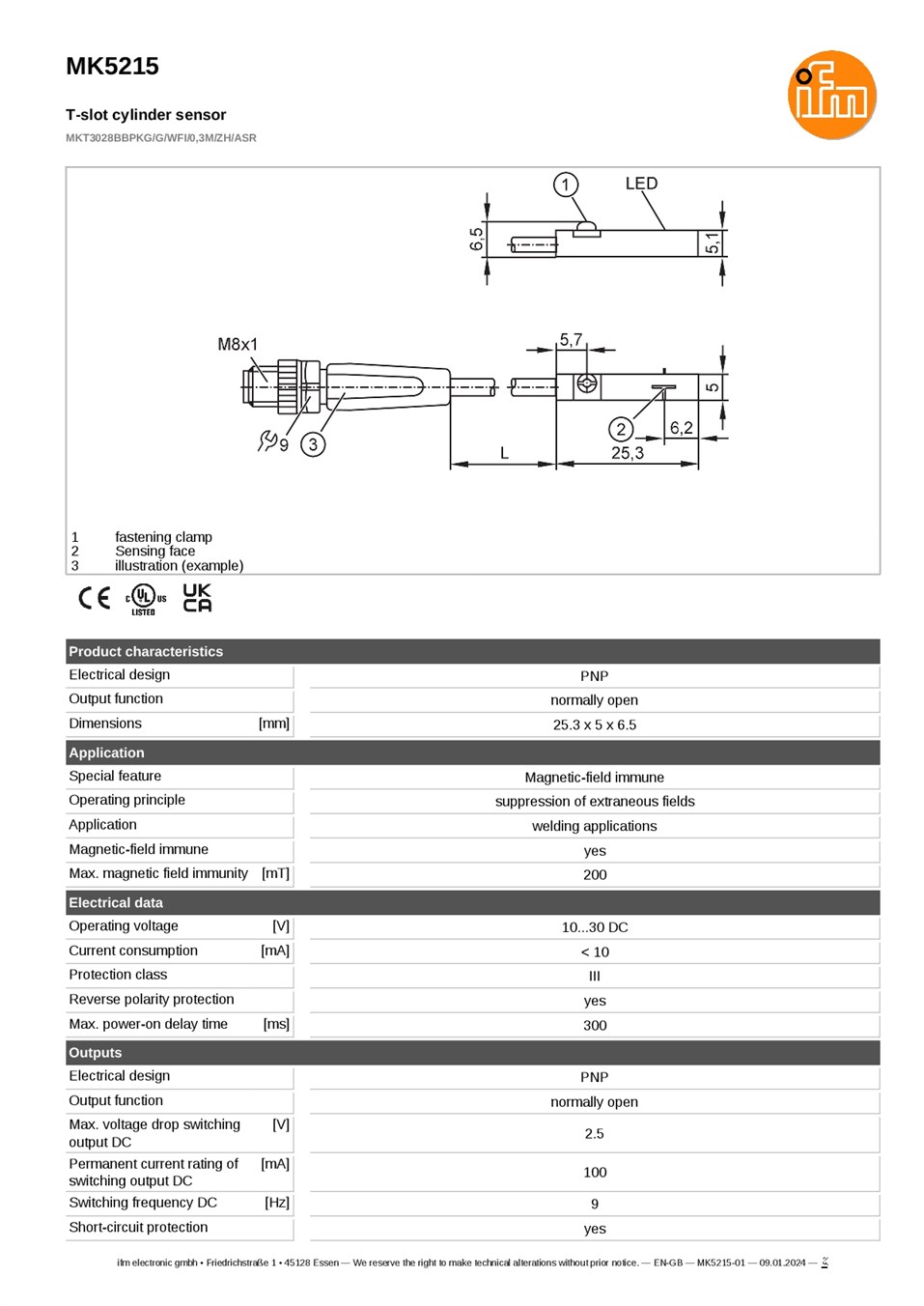

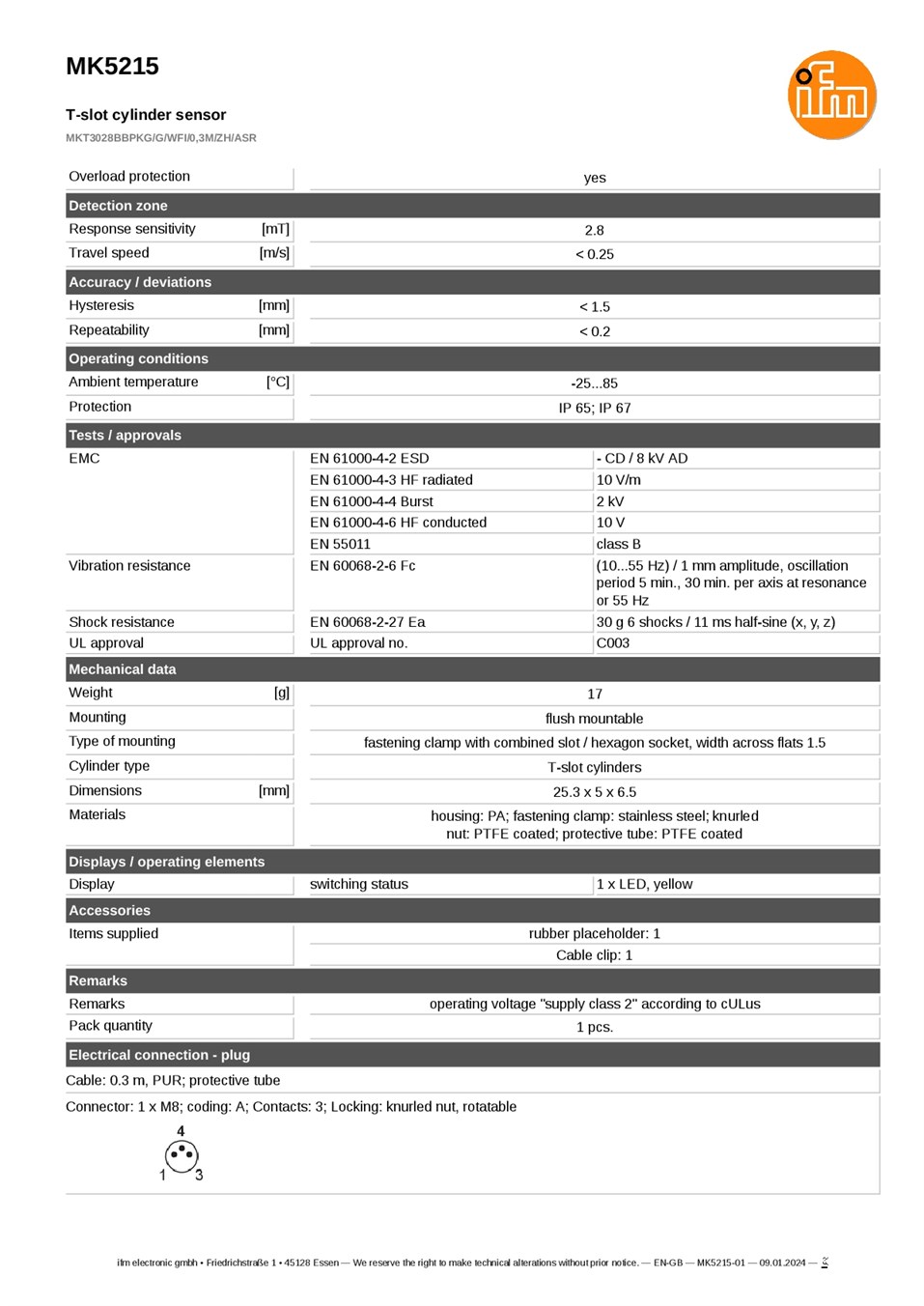

ข้อมูลทางเทคนิค

• รุ่น: MK5215
• หลักการตรวจจับ: GMR พร้อมระบบลดผลกระทบจากสนามแม่เหล็กรบกวน
• ประเภทกระบอกสูบ: T-slot
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสไฟที่อุปกรณ์ใช้: น้อยกว่า 10 mA
• เอาต์พุต: PNP แบบ Normally Open (NO)
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• ความถี่สวิตช์: 9 Hz
• ความไวในการตรวจจับสนามแม่เหล็ก: 2.8 mT
• ความเร็วลูกสูบ: ต่ำกว่า 0.25 m/s
• ฮิสเทอรีซิส: น้อยกว่า 1.5 mm
• ความแม่นยำในการตรวจจับซ้ำ: น้อยกว่า 0.2 mm
• เวลาหน่วงหลังเปิดเครื่องสูงสุด: 300 ms
• ขนาด: 25.3 × 5 × 6.5 mm
• วัสดุตัวเรือน: PA พร้อมชุดยึดสเตนเลส
• อุณหภูมิแวดล้อมขณะใช้งาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อมปลอกป้องกัน และหัวต่อ M8 แบบ A-coded จำนวน 3 ขา ชนิดน็อตหมุนได้

การใช้งาน

ใช้ตรวจสอบตำแหน่งลูกสูบในกระบอกสูบนิวเมติกแบบ T-slot บริเวณสถานีเชื่อม จิ๊กจับยึด และเครื่องจักรที่มีสนามแม่เหล็กรบกวนจากกระบวนการเชื่อม โดยส่งสัญญาณตำแหน่งเข้าสู่ PLC

ข้อควรทราบ

ตรวจสอบให้ความเร็วลูกสูบต่ำกว่า 0.25 m/s และอัตราการสวิตช์อยู่ภายใน 9 Hz ก่อนเลือกใช้งาน รวมถึงตรวจสอบขนาดร่อง แม่เหล็กภายในลูกสูบ และระดับสนามแม่เหล็กรบกวนให้เหมาะสมกับข้อกำหนดของอุปกรณ์
