MK5196 \ 柱形传感器 \ PNP \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 0.3 米 + M12 连接器

รายละเอียดสินค้า ifm MK5196

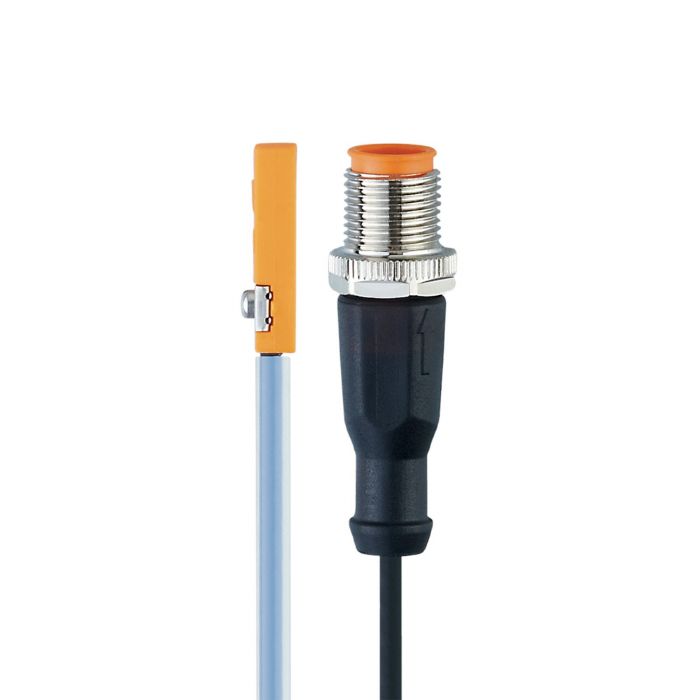

ifm MK5196 เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกสูบที่มีร่อง T-slot ให้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.3 เมตร หุ้มปลอกป้องกัน PTFE และหัวต่อ M12 แบบน็อตหมุนได้ เหมาะสำหรับส่งสัญญาณตำแหน่งลูกสูบเข้าสู่ PLC ในเครื่องจักรอัตโนมัติ

คุณสมบัติเด่น

• ตัวเรือนขนาดกะทัดรัด ติดตั้งแบบฝังในร่อง T-slot
• สายมีปลอกป้องกัน PTFE ช่วยปกป้องสายบริเวณจุดติดตั้ง
• ความถี่สวิตช์ 10,000 Hz รองรับงานตรวจจับที่ต้องการการตอบสนองรวดเร็ว
• หัวต่อ M12 แบบน็อตหมุนได้ สะดวกต่อการเชื่อมต่อและถอดเปลี่ยน
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

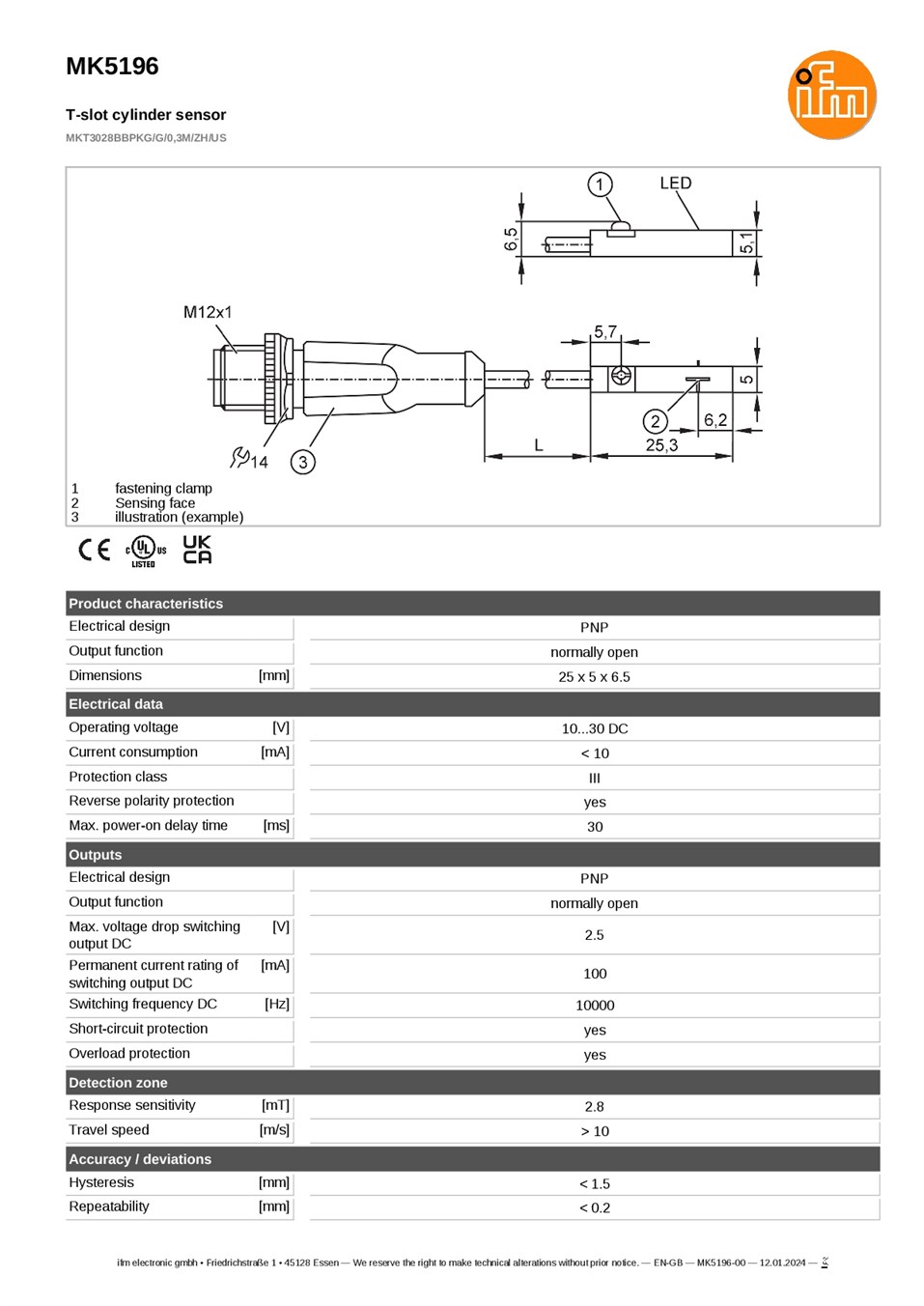

ข้อมูลทางเทคนิค

• รุ่น: MK5196
• ประเภทกระบอกสูบ: T-slot
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสไฟที่อุปกรณ์ใช้: น้อยกว่า 10 mA
• เอาต์พุต: PNP แบบ Normally Open (NO)
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• ความถี่สวิตช์: 10,000 Hz
• ความไวในการตรวจจับสนามแม่เหล็ก: 2.8 mT
• ฮิสเทอรีซิส: น้อยกว่า 1.5 mm
• ความแม่นยำในการตรวจจับซ้ำ: น้อยกว่า 0.2 mm

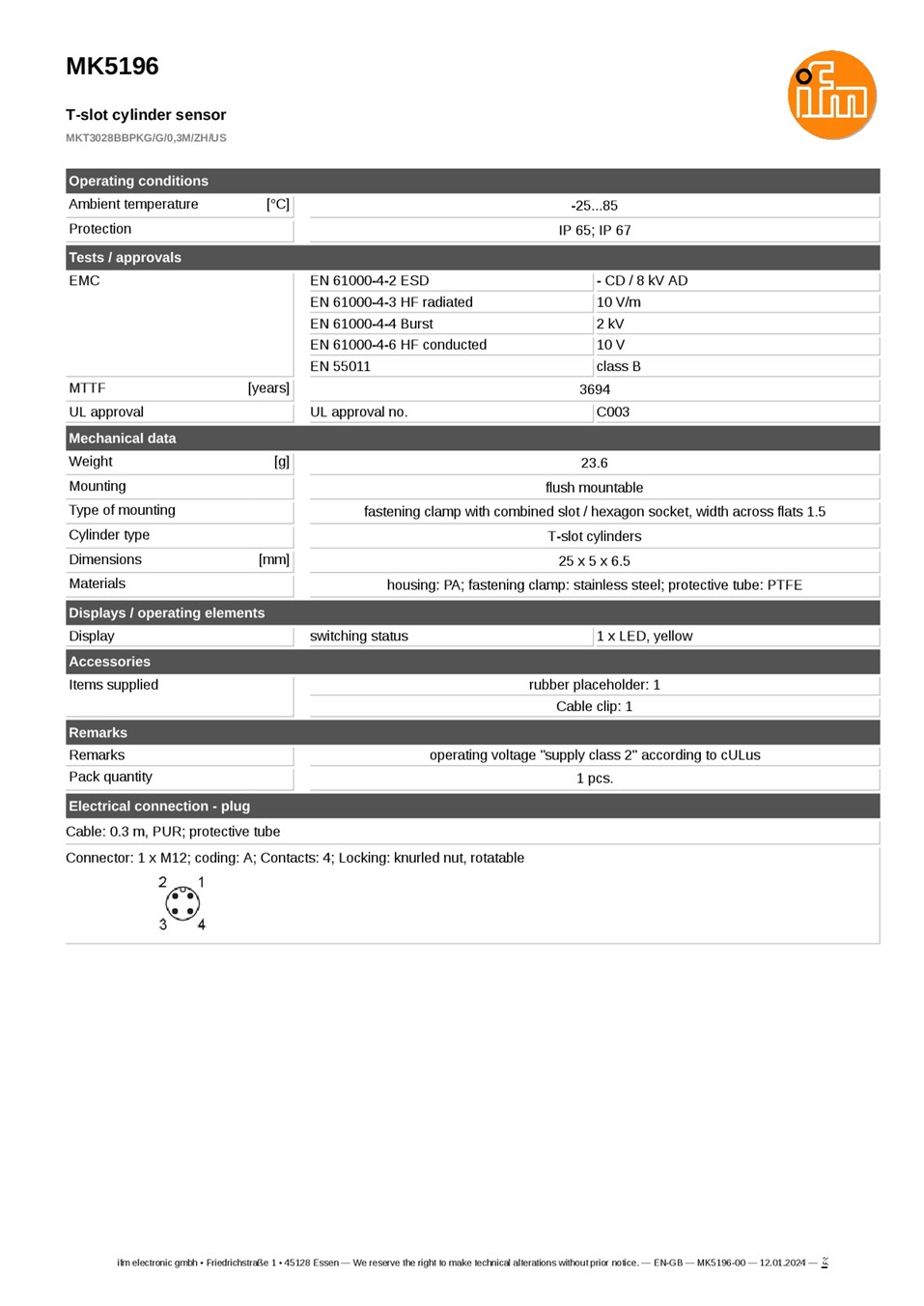

• ขนาด: 25 × 5 × 6.5 mm
• วัสดุตัวเรือน: PA พร้อมชุดยึดสเตนเลส
• วัสดุปลอกป้องกันสาย: PTFE
• อุณหภูมิแวดล้อมขณะใช้งาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อมปลอกป้องกัน และหัวต่อ M12 แบบ A-coded ชนิดน็อตหมุนได้

การใช้งาน

ใช้ตรวจสอบตำแหน่งลูกสูบในกระบอกสูบนิวเมติกแบบ T-slot สำหรับเครื่องจักรอัตโนมัติ ระบบจับยึด และสายการผลิต โดยส่งสัญญาณเข้าสู่ PLC เพื่อควบคุมลำดับการทำงาน

ข้อควรทราบ

ตรวจสอบขนาดร่องและความเหมาะสมของแม่เหล็กภายในลูกสูบก่อนติดตั้ง เลือกสายต่อ M12 ที่มีการจัดขาตรงกับอุปกรณ์ และตรวจสอบว่าอินพุต PLC รองรับสัญญาณ PNP แบบ NO การมีปลอกป้องกัน PTFE ไม่ได้ยืนยันคุณสมบัติป้องกันสนามแม่เหล็กรบกวนจากงานเชื่อม จึงควรตรวจสอบข้อกำหนดดังกล่าวแยกต่างหากก่อนเลือกใช้
