MK5192 \ 柱形传感器 \ PNP \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 0.3 米 + M8 连接器

รายละเอียดสินค้า ifm MK5192

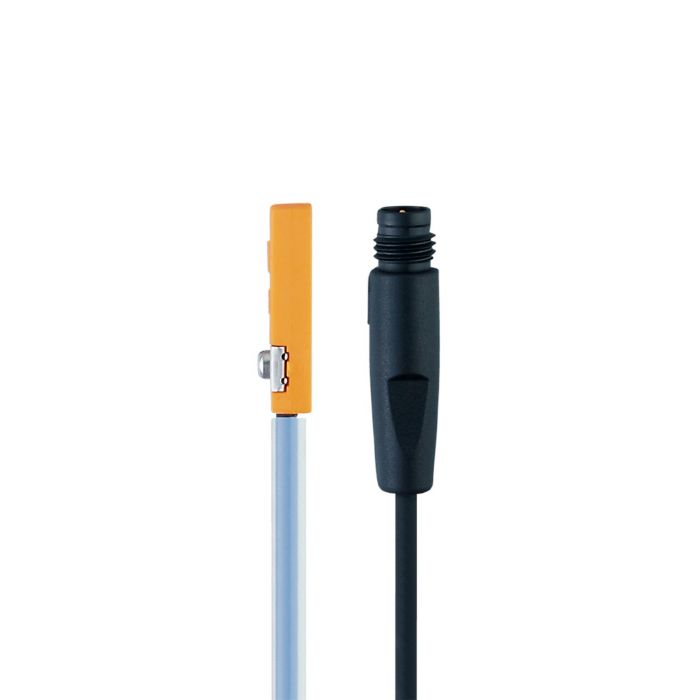

ifm MK5192 เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกสูบที่มีร่อง T-slot ผู้ผลิตระบุการใช้งานสำหรับงานเชื่อม ให้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.3 เมตร มีปลอกป้องกันสายและหัวต่อ M8 แบบ Snap-fit สำหรับเชื่อมต่อเข้ากับระบบควบคุมอัตโนมัติ

คุณสมบัติเด่น

• ตัวเรือนขนาดกะทัดรัด ติดตั้งแบบฝังในร่อง T-slot
• สาย PUR พร้อมปลอกป้องกัน เพิ่มการปกป้องสายบริเวณจุดติดตั้ง
• หัวต่อ M8 แบบ Snap-fit สะดวกต่อการเชื่อมต่อและถอดเปลี่ยน
• ความถี่สวิตช์ 10,000 Hz รองรับงานตรวจจับที่ต้องการการตอบสนองรวดเร็ว
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

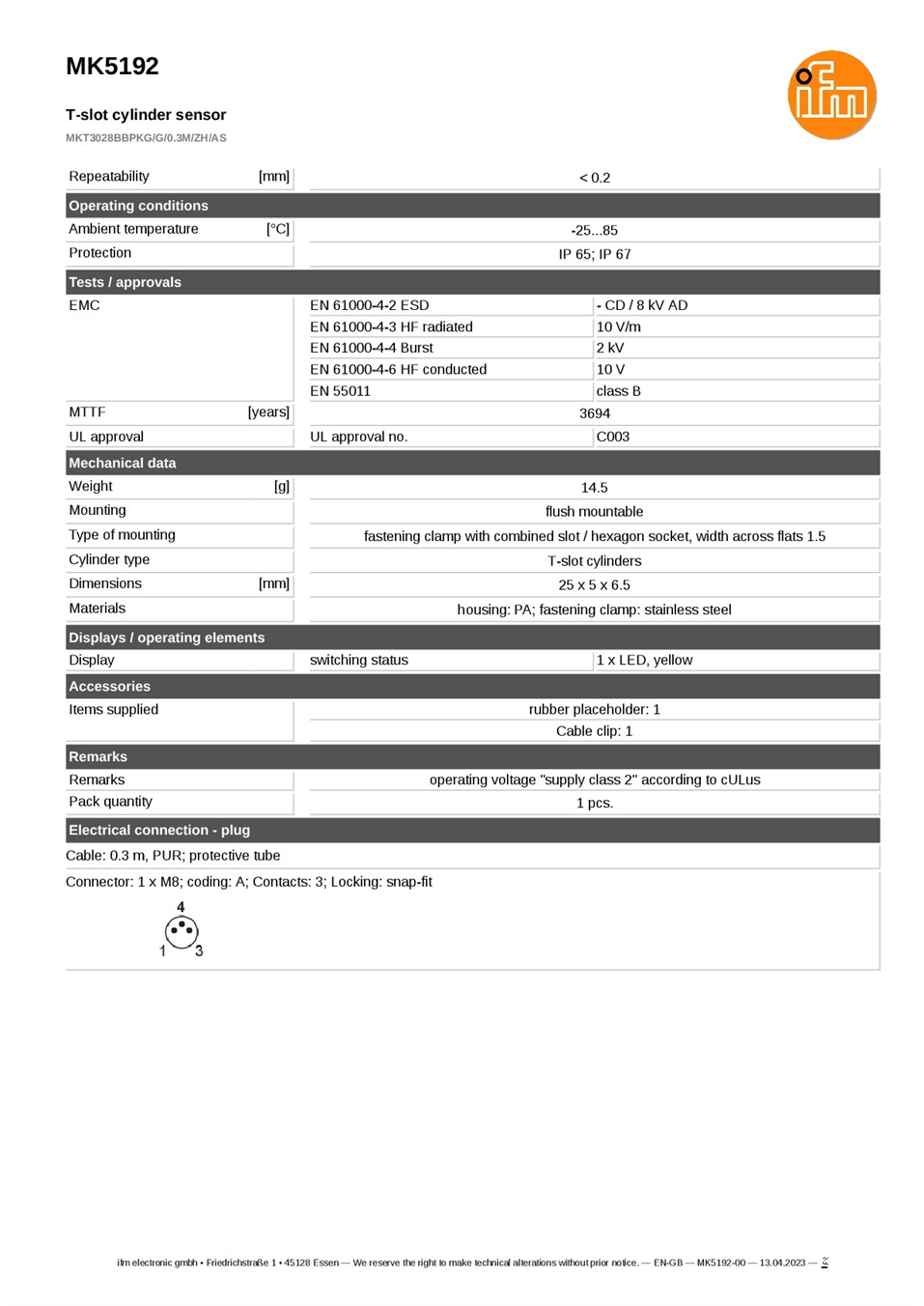

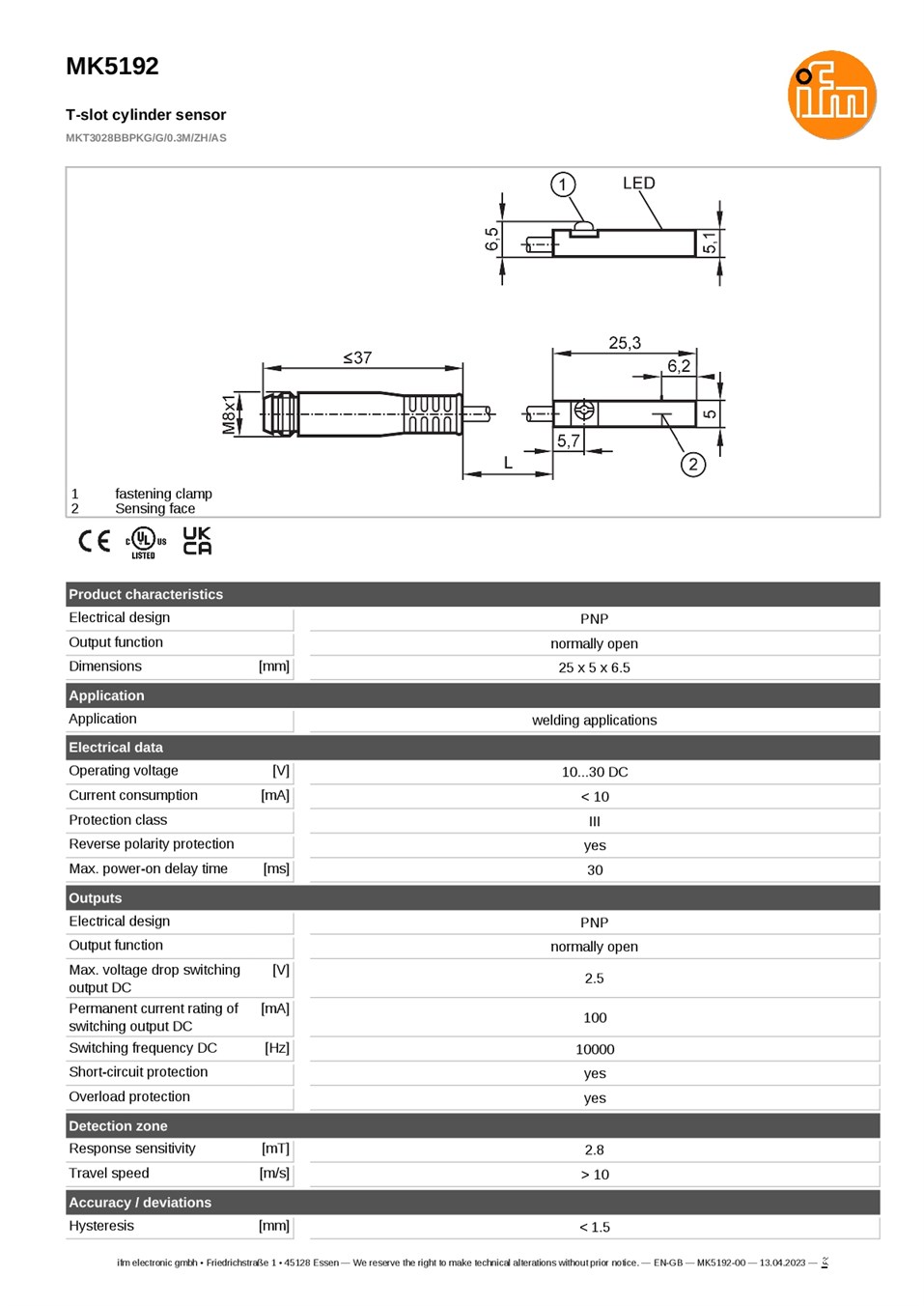

ข้อมูลทางเทคนิค

• รุ่น: MK5192
• ประเภทกระบอกสูบ: T-slot
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสไฟที่อุปกรณ์ใช้: น้อยกว่า 10 mA
• เอาต์พุต: PNP แบบ Normally Open (NO)
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• ความถี่สวิตช์: 10,000 Hz
• ความไวในการตรวจจับสนามแม่เหล็ก: 2.8 mT
• ฮิสเทอรีซิส: น้อยกว่า 1.5 mm
• ความแม่นยำในการตรวจจับซ้ำ: น้อยกว่า 0.2 mm
• ขนาด: 25 × 5 × 6.5 mm
• วัสดุตัวเรือน: PA พร้อมชุดยึดสเตนเลส
• อุณหภูมิแวดล้อมขณะใช้งาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อมปลอกป้องกัน และหัวต่อ M8 แบบ A-coded ชนิด Snap-fit

การใช้งาน

ใช้ตรวจสอบตำแหน่งลูกสูบในกระบอกสูบนิวเมติกแบบ T-slot สำหรับจิ๊กจับยึด สถานีเชื่อม และเครื่องจักรอัตโนมัติ โดยส่งสัญญาณตำแหน่งเข้าสู่ PLC เพื่อควบคุมลำดับการทำงาน

ข้อควรทราบ

ตรวจสอบขนาดร่อง แม่เหล็กภายในลูกสูบ และความเข้ากันได้ของหัวต่อ M8 แบบ Snap-fit ก่อนติดตั้ง สำหรับจุดที่มีสนามแม่เหล็กรบกวนจากการเชื่อมสูง ควรตรวจสอบความเหมาะสมเพิ่มเติม เนื่องจากดาต้าชีตไม่ได้ระบุค่าความทนทานต่อสนามแม่เหล็กรบกวนของรุ่นนี้
