รายละเอียดสินค้า ifm MK5123

ifm MK5123 รหัส MKT2028BARKG/G/6,0M/ZH เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกสูบร่อง T-slot ติดตั้งแบบฝังในร่อง ใช้วงจร DC แบบ 2 สาย รองรับการต่อใช้งาน PNP/NPN ฟังก์ชัน Normally Open (NO) พร้อมสาย PUR ยาว 6 เมตร สำหรับเชื่อมต่อเข้าระบบควบคุมเครื่องจักร

คุณสมบัติเด่น

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กโดยไม่ต้องสัมผัสชิ้นส่วนที่เคลื่อนที่
• วงจรแบบ 2 สาย รองรับการต่อโหลดแบบ PNP หรือ NPN ตามผังการต่อของผู้ผลิต
• ตัวเซนเซอร์ขนาดเล็ก ติดตั้งแบบฝังในร่อง T-slot
• สาย PUR ยาว 6 เมตร ช่วยเพิ่มความยืดหยุ่นในการเดินสาย
• มี LED สีเหลืองแสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

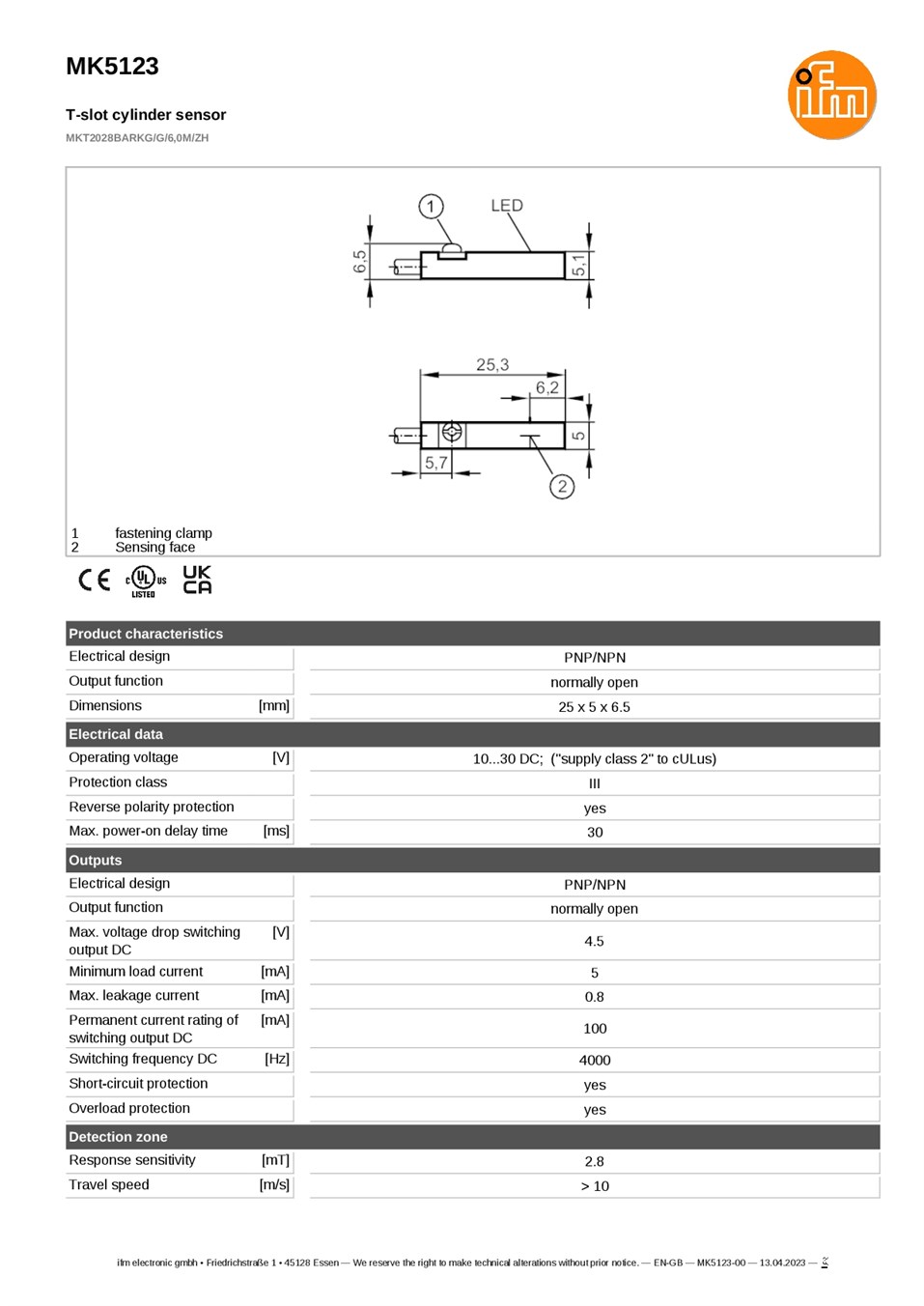

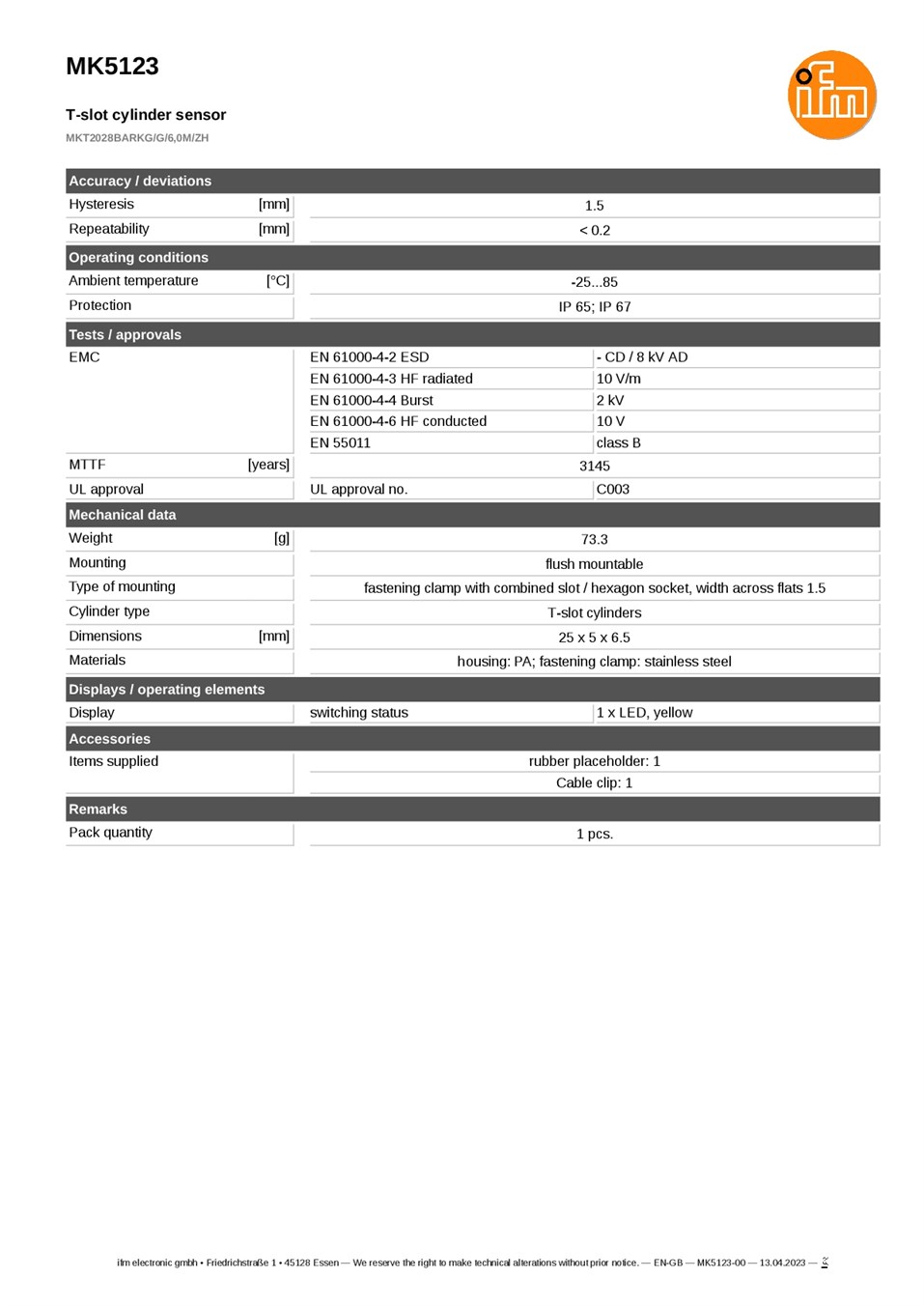

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5123
• รหัสสินค้า: MKT2028BARKG/G/6,0M/ZH
• ประเภทกระบอกสูบ: ร่อง T-slot
• ระบบการต่อ: DC แบบ 2 สาย
• เอาต์พุต: PNP/NPN แบบ Normally Open (NO)
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสโหลดต่ำสุด: 5 mA
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• กระแสรั่วสูงสุดขณะปิดเอาต์พุต: 0.8 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 4.5 V
• ความถี่การสวิตช์: 4,000 Hz
• ความไวตอบสนองต่อสนามแม่เหล็ก: 2.8 mT
• ฮิสเทอรีซิส: 1.5 มม.
• ความสามารถในการทำซ้ำ: น้อยกว่า 0.2 มม.
• ขนาดตัวเซนเซอร์: 25 × 5 × 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุชุดยึด: สเตนเลส
• การเชื่อมต่อ: สาย PUR ยาว 6 เมตร ขนาด 2 × 0.14 ตร.มม.
• อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

ใช้ตรวจจับตำแหน่งปลายชักหรือตำแหน่งที่กำหนดของลูกสูบแม่เหล็กในเครื่องประกอบชิ้นงาน เครื่องบรรจุ และระบบอัตโนมัติที่ใช้กระบอกลม เหมาะกับวงจรควบคุมที่รองรับเซนเซอร์ DC แบบ 2 สาย

ข้อควรทราบ

ควรตรวจสอบขนาดร่องกระบอกสูบและความเหมาะสมของแม่เหล็กลูกสูบก่อนติดตั้ง การต่อเข้ากับ PLC ต้องตรวจสอบกระแสโหลดขั้นต่ำ 5 mA กระแสรั่วสูงสุด 0.8 mA และแรงดันตกคร่อมสูงสุด 4.5 V เพื่อให้สัญญาณ ON/OFF ทำงานถูกต้อง รุ่นนี้ใช้การต่อแบบ 2 สาย จึงควรตรวจสอบผังวงจรก่อนนำไปแทนเซนเซอร์แบบ 3 สาย
