MK5118 \ 柱形传感器 \ PNP \ 常闭 \ 25 x 5 x 6.5 毫米\电缆 PUR 2 米

รายละเอียดสินค้า ifm MK5118

ifm MK5118 รหัส MKT3028BAPKG/G/ZH เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกสูบร่อง T-slot ติดตั้งแบบฝังในร่อง ให้เอาต์พุต PNP แบบ Normally Closed (NC) พร้อมสาย PUR ยาว 2 เมตร สำหรับส่งสัญญาณตำแหน่งไปยัง PLC หรือระบบควบคุมเครื่องจักร

คุณสมบัติเด่น

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กโดยไม่ต้องสัมผัสชิ้นส่วนที่เคลื่อนที่
• ตัวเซนเซอร์ขนาดเล็ก 25 × 5 × 6.5 มม. ติดตั้งในร่อง T-slot
• เอาต์พุต PNP แบบ NC สำหรับระบบที่ต้องการให้สัญญาณตัดเมื่อพบแม่เหล็ก
• ความถี่การสวิตช์ 10,000 Hz รองรับงานตรวจจับที่ต้องการการตอบสนองรวดเร็ว
• มี LED สีเหลืองแสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

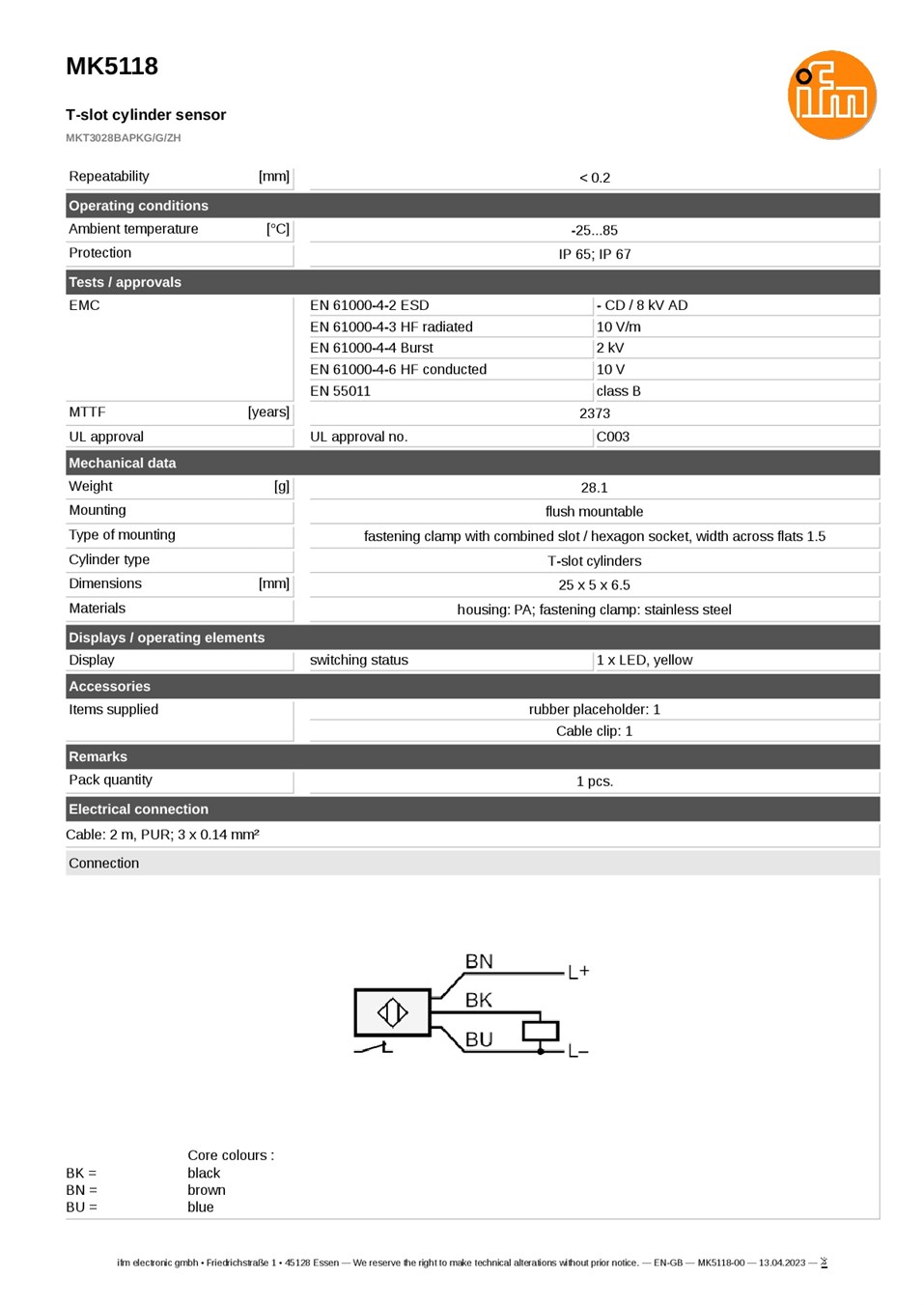

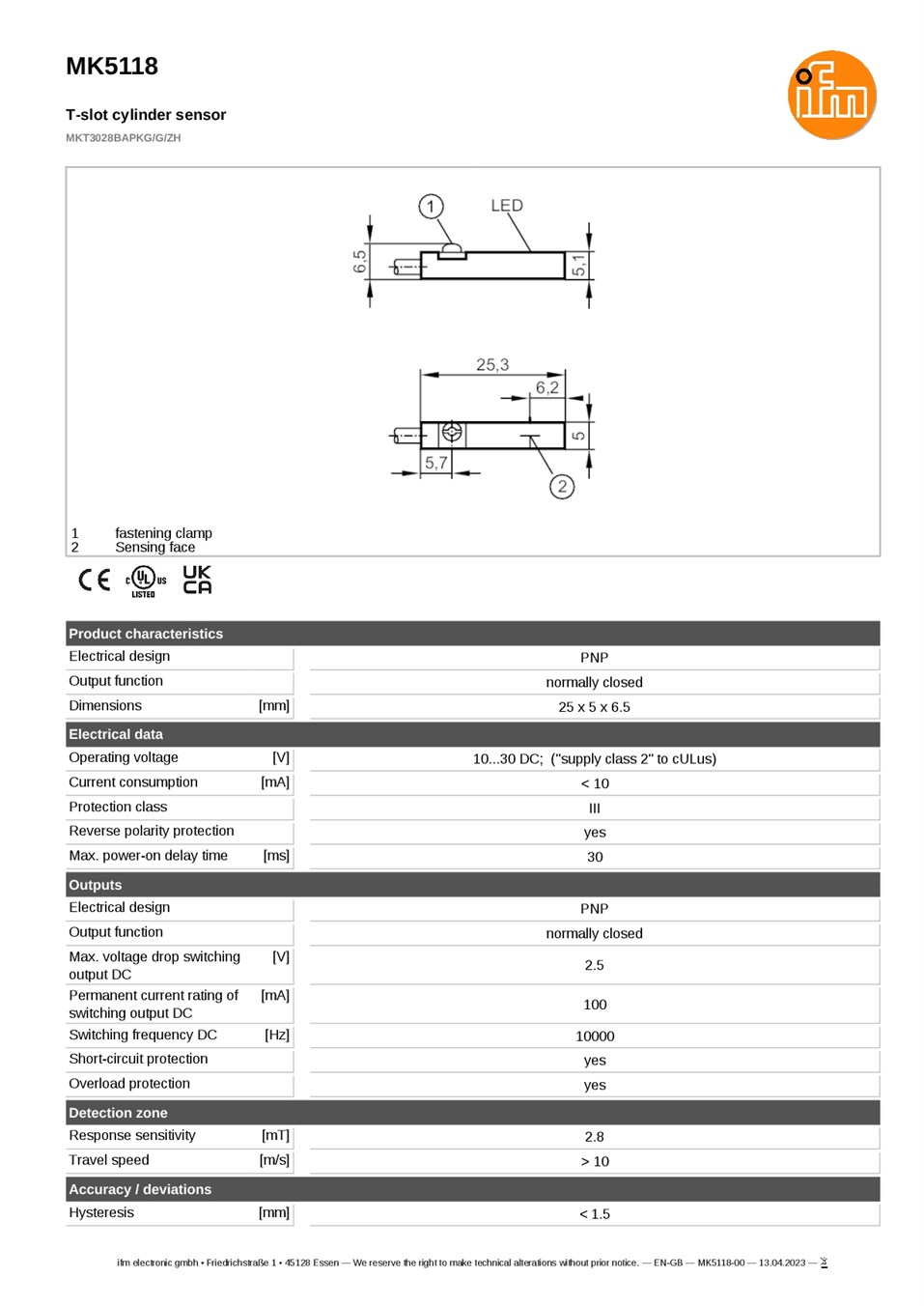

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5118
• รหัสสินค้า: MKT3028BAPKG/G/ZH
• ประเภทกระบอกสูบ: ร่อง T-slot
• เอาต์พุต: PNP แบบ Normally Closed (NC)
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 10 mA
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่การสวิตช์: 10,000 Hz
• ความไวตอบสนองต่อสนามแม่เหล็ก: 2.8 mT
• ฮิสเทอรีซิส: น้อยกว่า 1.5 มม.
• ความสามารถในการทำซ้ำ: น้อยกว่า 0.2 มม.
• ขนาดตัวเซนเซอร์: 25 × 5 × 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุชุดยึด: สเตนเลส
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร ขนาด 3 × 0.14 ตร.มม.
• อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

ใช้ตรวจจับตำแหน่งปลายชักหรือตำแหน่งที่กำหนดของลูกสูบแม่เหล็กในเครื่องประกอบชิ้นงาน เครื่องบรรจุ และระบบอัตโนมัติที่ใช้กระบอกลม เหมาะกับวงจรควบคุมที่ต้องการสัญญาณ PNP แบบ NC

ข้อควรทราบ

ควรตรวจสอบขนาดร่องกระบอกสูบและความเหมาะสมของแม่เหล็กลูกสูบก่อนติดตั้ง รุ่นนี้เป็นเอาต์พุต NC จึงต้องตรวจสอบลอจิกของ PLC ก่อนใช้แทนรุ่น NO สายเป็นแบบปลายสายสำหรับต่อเข้าระบบโดยตรง ควรจัดให้จุดต่อสายได้รับการป้องกันตามสภาพแวดล้อมใช้งาน
