MK5116 \ 柱形传感器 \ PNP \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 1 米 + M8 连接器

รายละเอียดสินค้า ifm MK5116

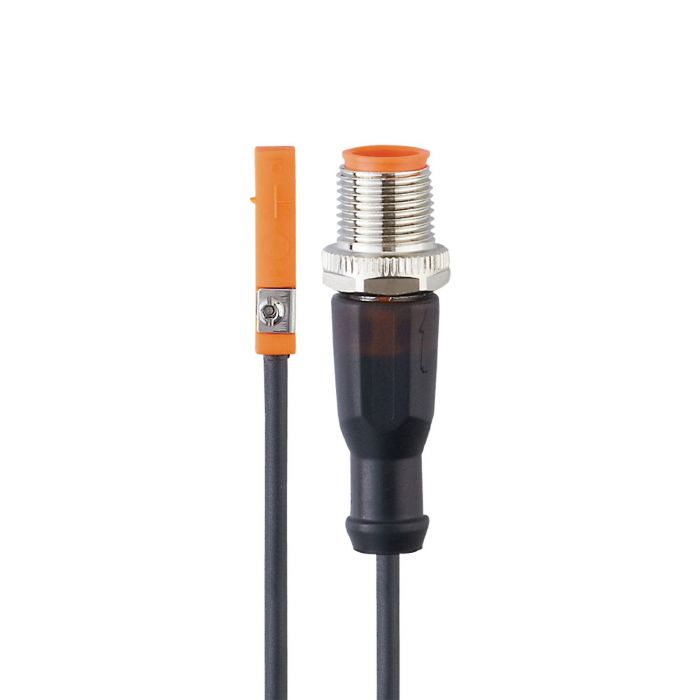

ifm MK5116 รหัส MKT3028BBPKG/G/1,0M/ZH/US เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กด้วยเทคโนโลยี GMR สำหรับกระบอกสูบร่อง T-slot ติดตั้งแบบฝังในร่อง ให้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ชนิด Cross-linked ยาว 1 เมตร และคอนเน็กเตอร์ M12 สำหรับเชื่อมต่อเข้าระบบควบคุมเครื่องจักร

คุณสมบัติเด่น

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กโดยไม่ต้องสัมผัสชิ้นส่วนที่เคลื่อนที่
• ตัวเซนเซอร์ขนาดเล็ก 25 × 5 × 6.5 มม. สำหรับติดตั้งในร่อง T-slot
• ความถี่การสวิตช์ 10,000 Hz รองรับงานตรวจจับที่ต้องการการตอบสนองรวดเร็ว
• คอนเน็กเตอร์ M12 พร้อมน็อตล็อกแบบหมุนได้ ช่วยให้เชื่อมต่อสายสะดวก
• มี LED สีเหลืองแสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

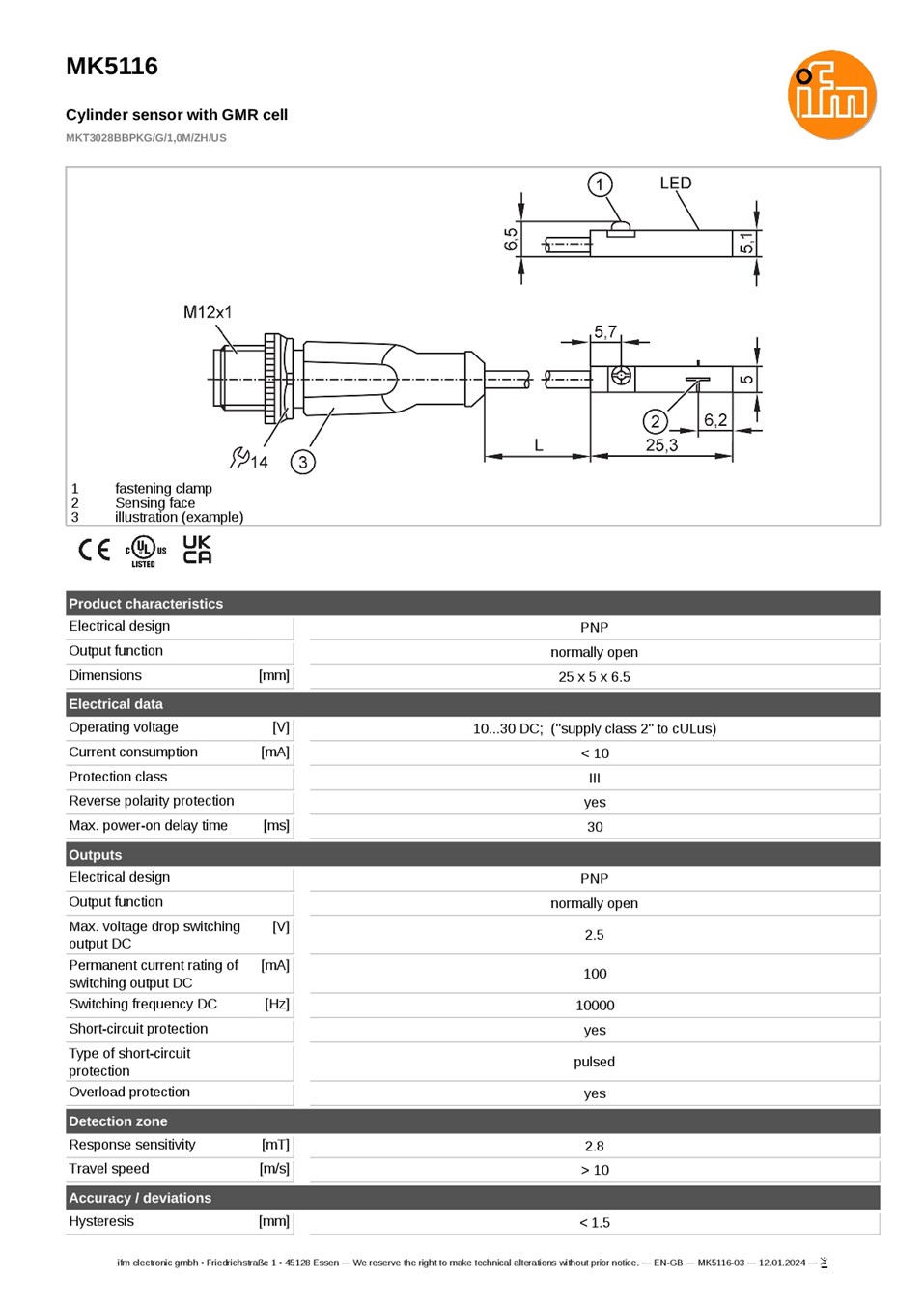

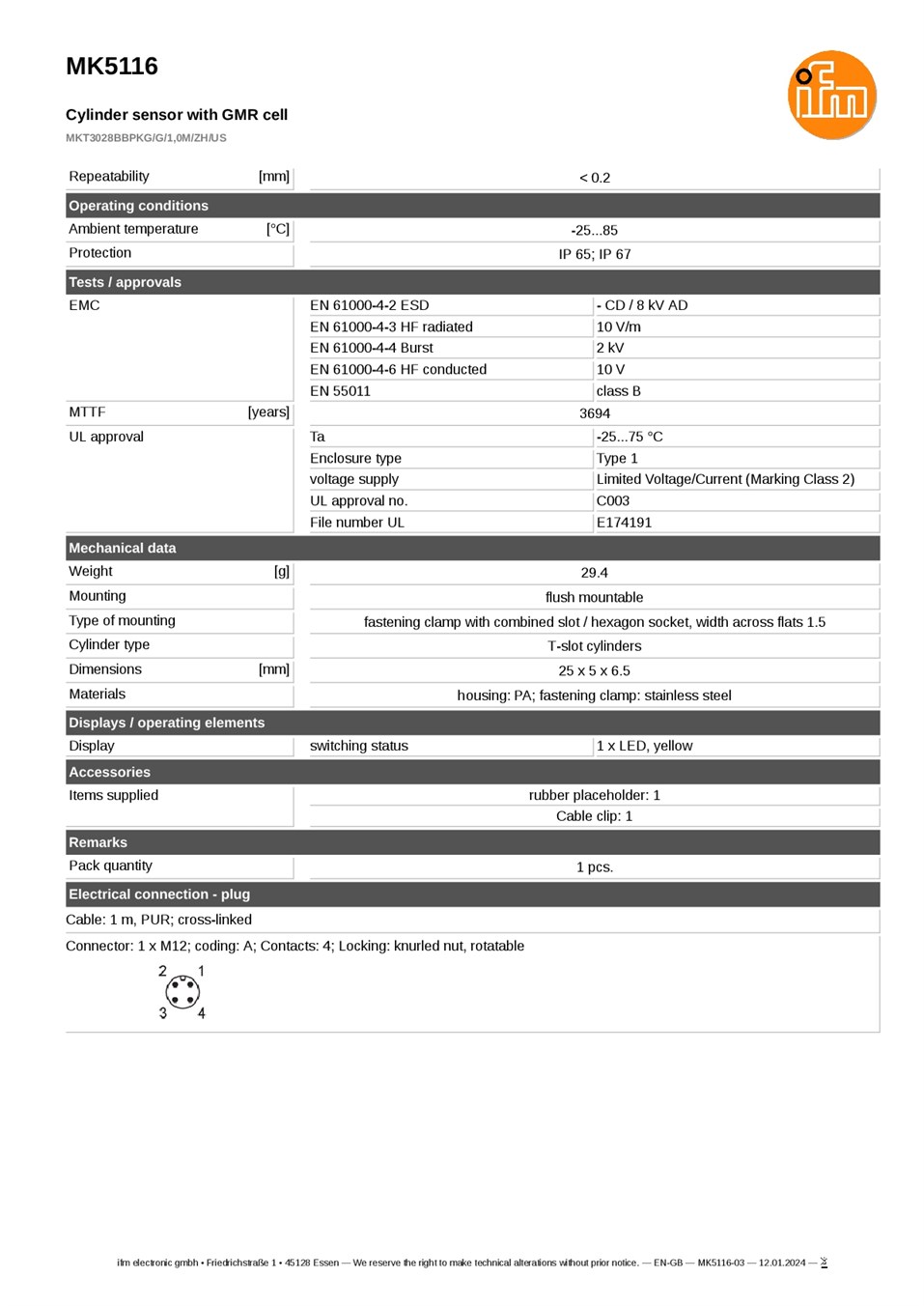

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5116
• รหัสสินค้า: MKT3028BBPKG/G/1,0M/ZH/US
• หลักการตรวจจับ: GMR
• ประเภทกระบอกสูบ: ร่อง T-slot
• เอาต์พุต: PNP แบบ Normally Open (NO)
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 10 mA
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่การสวิตช์: 10,000 Hz
• ความไวตอบสนองต่อสนามแม่เหล็ก: 2.8 mT
• ฮิสเทอรีซิส: น้อยกว่า 1.5 มม.
• ความสามารถในการทำซ้ำ: น้อยกว่า 0.2 มม.
• ขนาดตัวเซนเซอร์: 25 × 5 × 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุชุดยึด: สเตนเลส
• การเชื่อมต่อ: สาย PUR ชนิด Cross-linked ยาว 1 เมตร พร้อมคอนเน็กเตอร์ M12 รหัส A และน็อตล็อกแบบหมุนได้
• อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

ใช้ตรวจจับตำแหน่งปลายชักหรือตำแหน่งที่กำหนดของลูกสูบแม่เหล็ก เพื่อส่งสัญญาณให้ PLC หรือระบบควบคุมในเครื่องประกอบชิ้นงาน เครื่องบรรจุ และระบบอัตโนมัติที่ใช้กระบอกลม

ข้อควรทราบ

ควรตรวจสอบขนาดร่องกระบอกสูบ ความเหมาะสมของแม่เหล็กลูกสูบ และการรองรับสัญญาณ PNP ของระบบควบคุมก่อนติดตั้ง รุ่นนี้ใช้คอนเน็กเตอร์ M12 จึงต้องเลือกสายคู่ต่อให้ตรงชนิดและผังขา พร้อมจัดระยะสายให้เหมาะสมโดยไม่ให้เกิดแรงดึงที่ตัวเซนเซอร์
