MK5114 \ 柱形传感器 \ NPN \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 2 米

รายละเอียดสินค้า ifm MK5114 T-slot Cylinder Sensor

ifm MK5114 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (T-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่สัมผัสวัตถุ มีเอาต์พุต NPN แบบ Normally Open (NO) ออกแบบสำหรับติดตั้งในร่อง T-slot พร้อมสาย PUR ยาว 2 เมตร เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง T-slot
• ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสวัตถุ
• เอาต์พุต NPN แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s
• ความถี่การสวิตช์สูง 10,000 Hz
• ติดตั้งด้วยตัวยึดแบบล็อกตัวเอง ปรับตำแหน่งได้สะดวก
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อด้วยสาย PUR ยาว 2 เมตร

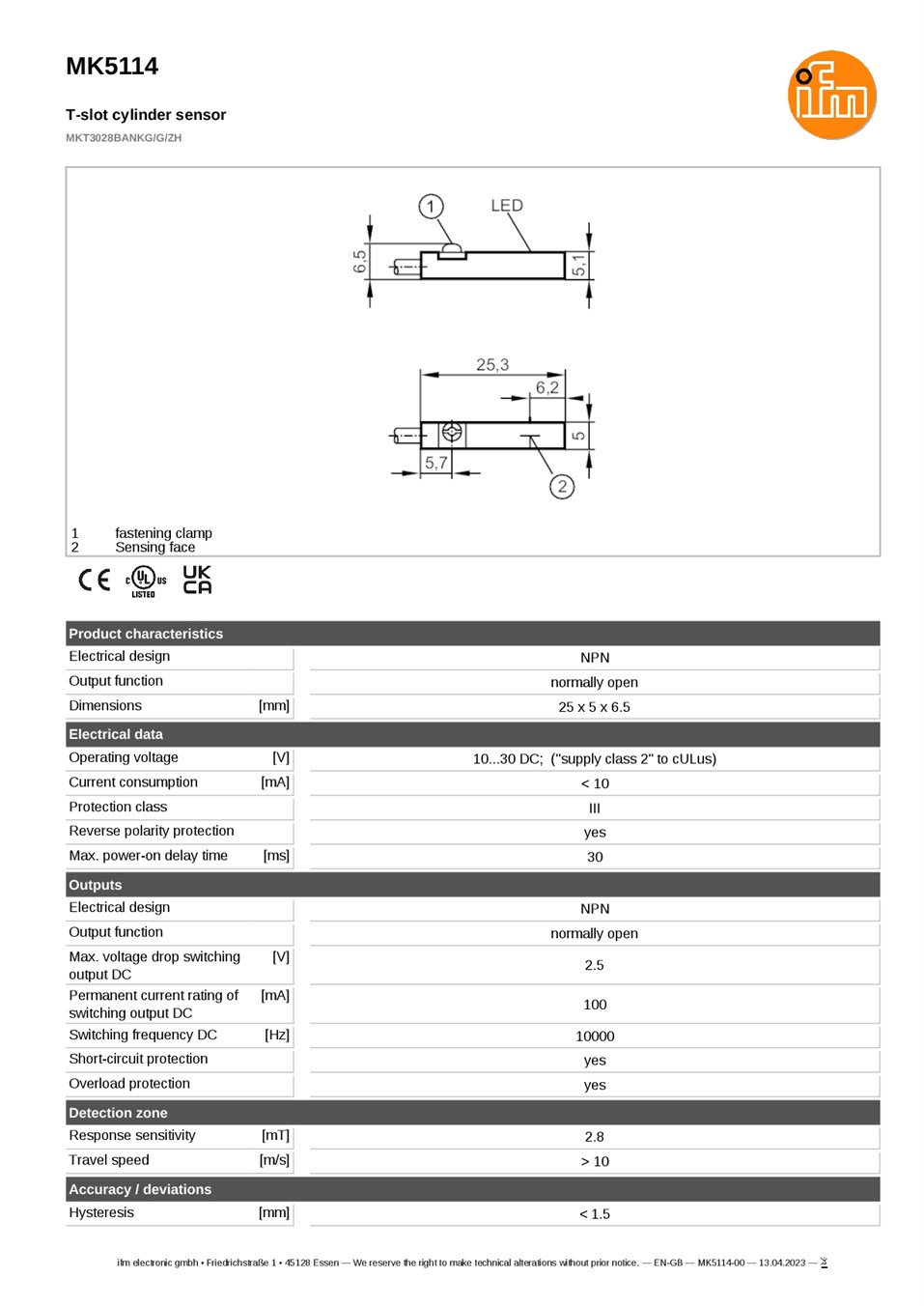

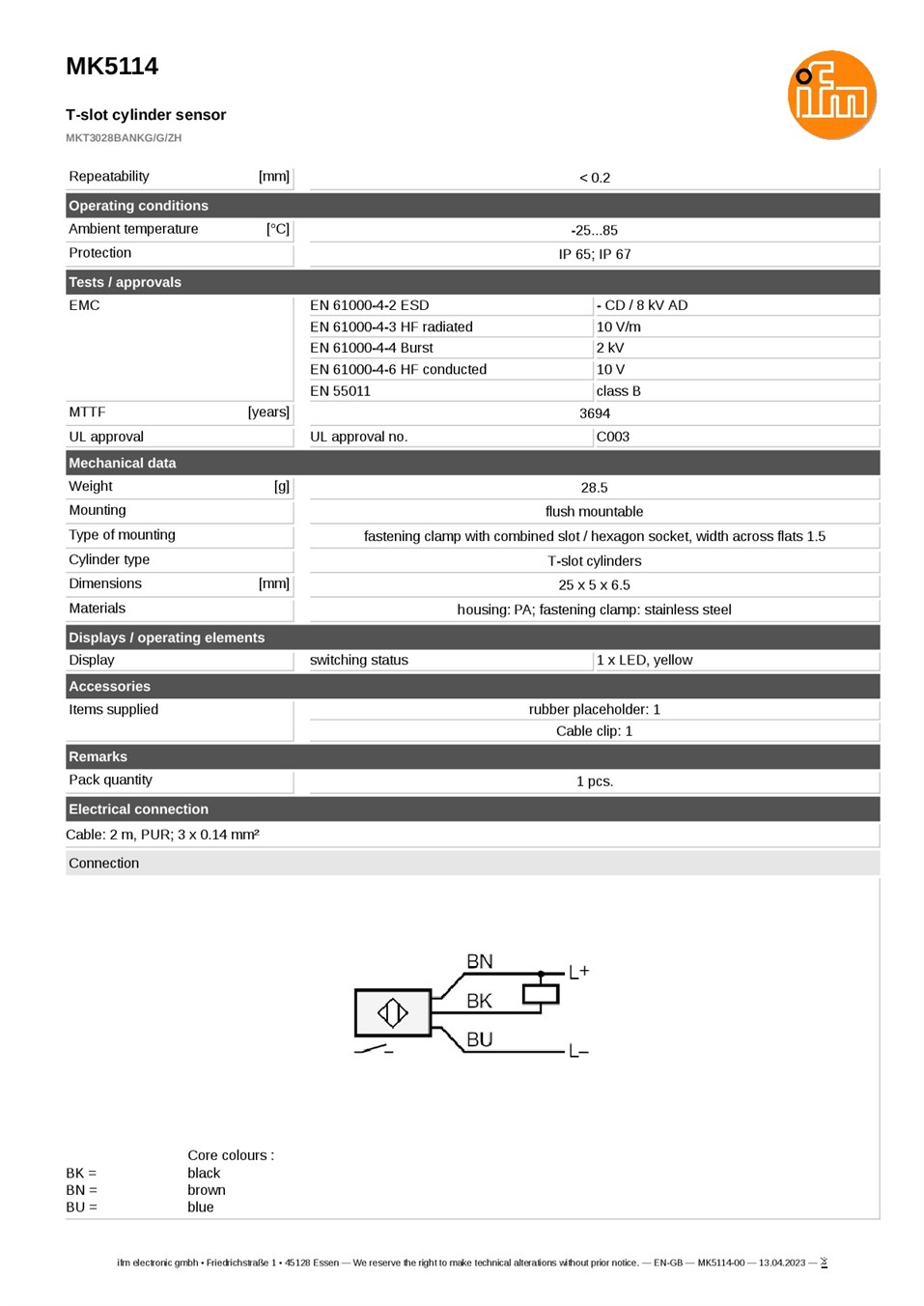

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5114
• รหัสผลิตภัณฑ์: MKT3028BANKG/G/ZH
• ประเภท: T-slot Cylinder Sensor
• หลักการตรวจจับ: GMR (Giant Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• เอาต์พุต: NPN / Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA
• ความถี่การสวิตช์: 10,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: น้อยกว่า 1.5 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• ขนาดตัวเรือน: 25 x 5 x 6.5 มม.
• การติดตั้ง: T-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร แบบ 3 สาย (3 x 0.14 mm²)
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• ไฟแสดงสถานะ: LED สีเหลือง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้งานกับกระบอกลมที่มีร่อง T-slot และลูกสูบแม่เหล็ก
• เชื่อมต่อกับ PLC และระบบควบคุมอัตโนมัติที่รองรับเอาต์พุต NPN
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5114 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ออกแบบสำหรับร่อง T-slot และใช้เอาต์พุต NPN แบบ Normally Open (NO) พร้อมสาย PUR ยาว 2 เมตร ไม่ใช่คอนเนคเตอร์ M8 หรือ M12 ควรตรวจสอบขนาดร่องและความเข้ากันได้กับระบบ PLC ก่อนติดตั้ง
