MK5109 \ 柱形传感器 \ PNP/NPN \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 0.3 米 + M12 连接器

Name: MK5109 \ 柱形传感器 \ PNP/NPN \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 0.3 米 + M12 连接器
Brand: ifm
SKU: 019602
Price: 2175.00 THB
Availability: OutOfStock

Be the first to review this product

Special Price THB 2,175.00 Regular Price THB 2,900.00

Out of stock

SKU

019602

缺货

交货日期： 2026年11月27日

ifm electronic, efector, 位置传感器, Position sensors, 磁性传感器, Magnetic sensors, 磁力传感器, 磁场传感器

Details

รายละเอียดสินค้า ifm MK5109

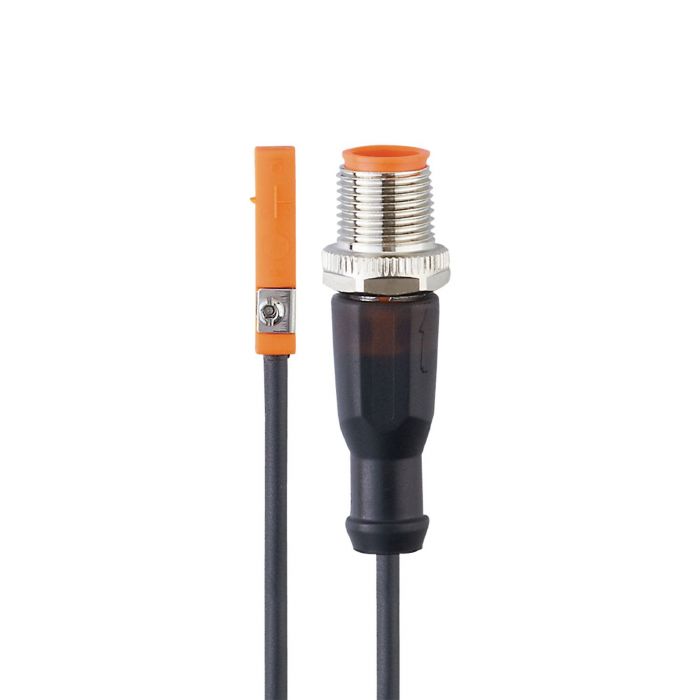

ifm MK5109 รหัส MKT2028BARKG/G/0,3M/ZH/US เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กด้วยเทคโนโลยี GMR สำหรับกระบอกสูบร่อง T-slot ใช้วงจร DC แบบ 2 สาย รองรับการต่อใช้งาน PNP/NPN ฟังก์ชัน Normally Open (NO) พร้อมสาย PUR ยาว 0.3 เมตร และคอนเน็กเตอร์ M12 สำหรับเชื่อมต่อเข้าระบบควบคุมเครื่องจักร

คุณสมบัติเด่น

ตรวจจับตำแหน่งลูกสูบแม่เหล็กโดยไม่ต้องสัมผัสชิ้นส่วนที่เคลื่อนที่
ใส่เซนเซอร์จากด้านบนของร่อง T-slot พร้อมชุดยึดแบบล็อกตัวเอง ช่วยให้ติดตั้งและปรับตำแหน่งสะดวก
วงจรแบบ 2 สาย รองรับการต่อโหลดแบบ PNP หรือ NPN ตามผังการต่อของผู้ผลิต
คอนเน็กเตอร์ M12 พร้อมน็อตล็อกแบบหมุนได้
มี LED สีเหลืองแสดงสถานะการสวิตช์
มีระบบป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

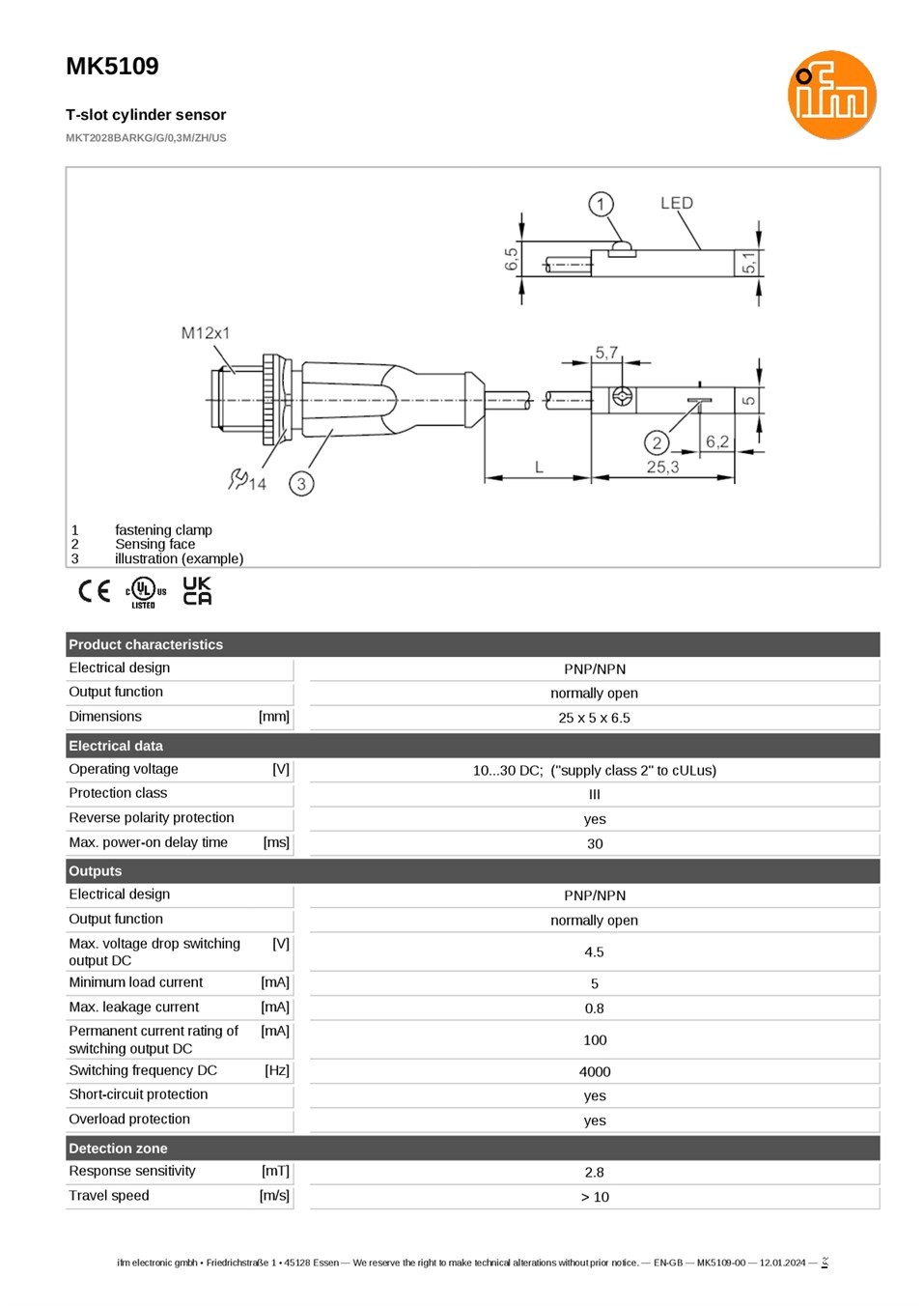

ข้อมูลทางเทคนิค

แบรนด์: ifm electronic
รุ่น: MK5109
รหัสสินค้า: MKT2028BARKG/G/0,3M/ZH/US
หลักการตรวจจับ: GMR
ประเภทกระบอกสูบ: ร่อง T-slot
ระบบการต่อ: DC แบบ 2 สาย
เอาต์พุต: PNP/NPN แบบ Normally Open (NO)
แรงดันไฟเลี้ยง: 10–30 VDC
กระแสโหลดต่ำสุด: 5 mA
กระแสโหลดต่อเนื่องสูงสุด: 100 mA
กระแสรั่วสูงสุดขณะปิดเอาต์พุต: 0.8 mA
แรงดันตกคร่อมเอาต์พุตสูงสุด: 4.5 V
ความถี่การสวิตช์: 4,000 Hz
ความไวตอบสนองต่อสนามแม่เหล็ก: 2.8 mT

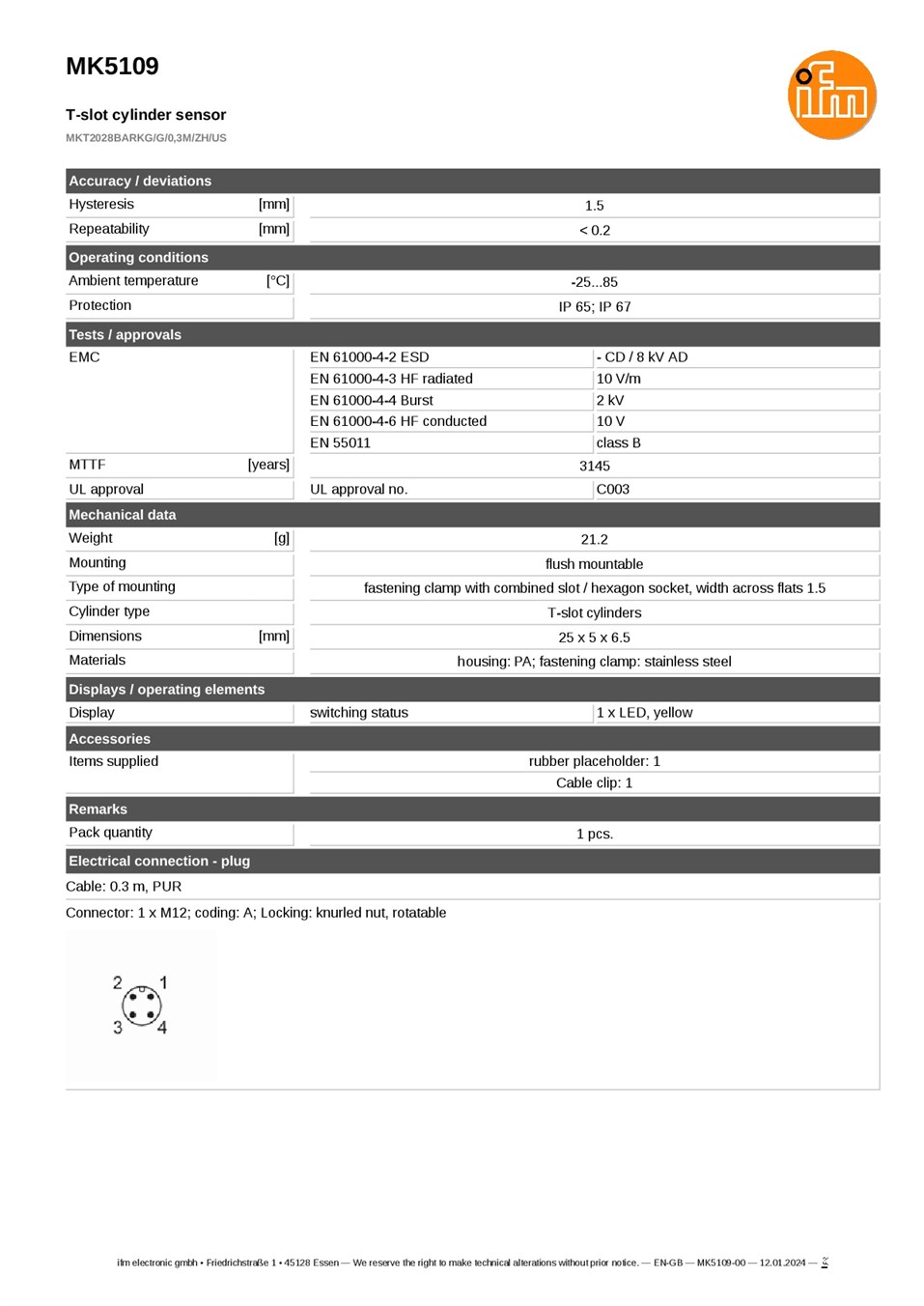

ฮิสเทอรีซิส: 1.5 มม.
ความสามารถในการทำซ้ำ: น้อยกว่า 0.2 มม.
ขนาดตัวเซนเซอร์: 25 × 5 × 6.5 มม.
วัสดุตัวเรือน: PA (Polyamide)
วัสดุชุดยึด: สเตนเลส
การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อมคอนเน็กเตอร์ M12 รหัส A จำนวน 4 ขา และน็อตล็อกแบบหมุนได้
อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 85°C
ระดับการป้องกัน: IP65 / IP67

การใช้งาน

ใช้ตรวจจับตำแหน่งปลายชักหรือตำแหน่งที่กำหนดของลูกสูบแม่เหล็กในเครื่องประกอบชิ้นงาน เครื่องบรรจุ และระบบอัตโนมัติที่ใช้กระบอกลม เหมาะกับวงจรควบคุมที่รองรับเซนเซอร์ DC แบบ 2 สาย และต้องการการเชื่อมต่อผ่านคอนเน็กเตอร์ M12

ข้อควรทราบ

ควรตรวจสอบขนาดร่องกระบอกสูบและความเหมาะสมของแม่เหล็กลูกสูบก่อนติดตั้ง การต่อเข้ากับ PLC ต้องตรวจสอบกระแสโหลดขั้นต่ำ 5 mA กระแสรั่วสูงสุด 0.8 mA และแรงดันตกคร่อมสูงสุด 4.5 V เพื่อให้สัญญาณ ON/OFF ทำงานถูกต้อง แม้คอนเน็กเตอร์จะมี 4 ขา แต่วงจรเซนเซอร์เป็นแบบ 2 สาย จึงต้องตรวจสอบผังขาก่อนเชื่อมต่อหรือใช้แทนเซนเซอร์แบบ 3 สาย
