MK500A \ 柱形传感器 \ PNP \ 常开 \ 25 x 5 x 6.5 毫米\电缆 PUR 2 米

รายละเอียดสินค้า ifm MK500A T-slot Cylinder Sensor ATEX

ifm MK500A เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (T-slot Cylinder Sensor) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสวัตถุ ใช้เอาต์พุต PNP แบบ Normally Open (NO) และมีความไวต่อสนามแม่เหล็ก 2.8 mT ออกแบบสำหรับติดตั้งในร่อง T-slot รองรับการใช้งานในพื้นที่อันตรายตามมาตรฐาน ATEX/IECEx ภายใต้เงื่อนไขที่กำหนด พร้อมสาย PUR ยาว 2 เมตร เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง T-slot
• ตรวจจับสนามแม่เหล็กจากลูกสูบโดยไม่สัมผัสวัตถุ
• เอาต์พุต PNP แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s
• ความถี่การสวิตช์สูง 10,000 Hz
• รองรับพื้นที่อันตรายตาม ATEX Category 3G/3D
• ติดตั้งแบบ Flush Mountable ในร่อง T-slot
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อด้วยสาย PUR ยาว 2 เมตร

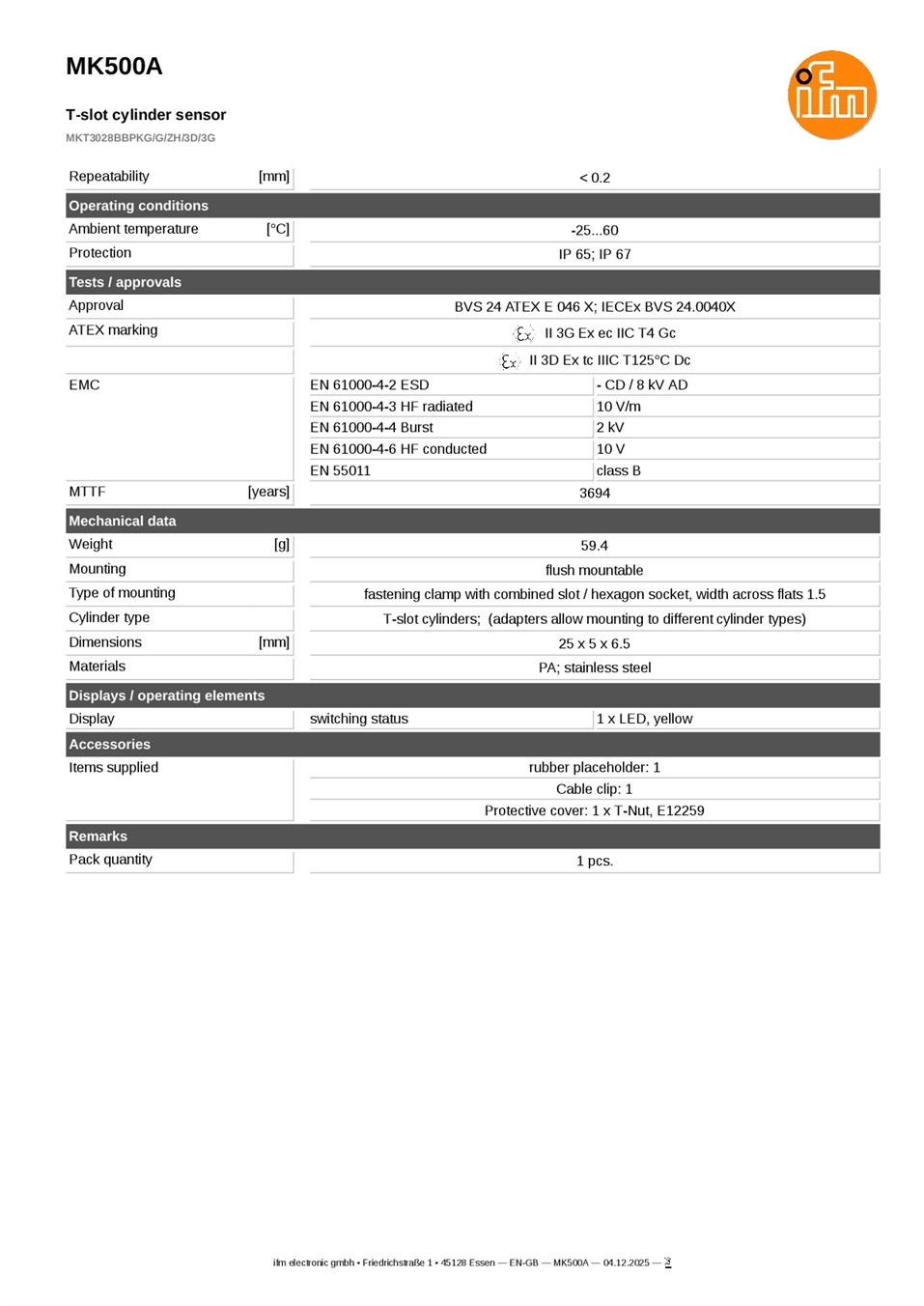

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK500A
• รหัสผลิตภัณฑ์: MKT3028BBPKG/G/ZH/3D
• ประเภท: T-slot Cylinder Sensor
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• เอาต์พุต: PNP / Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA
• ความถี่การสวิตช์: 10,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: น้อยกว่า 1.5 มม.
• Repeatability: น้อยกว่า 0.2 มม.

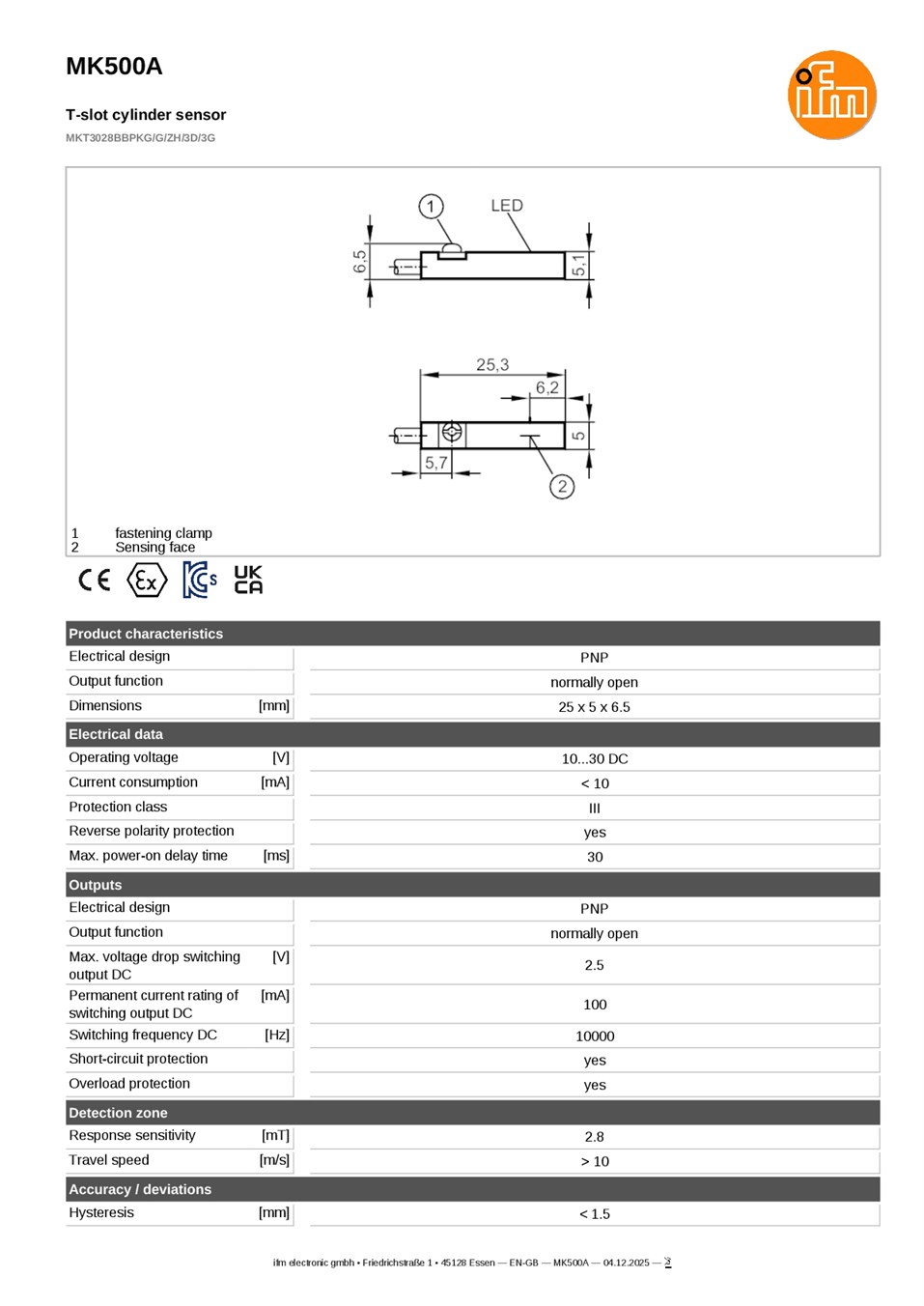

• ขนาดตัวเรือน: 25 x 5 x 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide) / Stainless Steel
• การติดตั้ง: T-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร แบบ 3 สาย (3 x 0.14 mm²)
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C
• การรับรอง: ATEX / IECEx
• ATEX Gas: II 3G Ex ec IIC T4 Gc
• ATEX Dust: II 3D Ex tc IIIC T125°C Dc
• เลขที่การรับรอง: BVS 24 ATEX E 046 X / IECEx BVS 24.0040X
• ไฟแสดงสถานะ: LED สีเหลือง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้งานกับกระบอกลมที่มีร่อง T-slot และลูกสูบแม่เหล็ก
• ประยุกต์ใช้ในพื้นที่อันตราย Zone 2 และ Zone 22 ตามข้อกำหนดการรับรอง
• ใช้งานกับ PLC และระบบควบคุมอัตโนมัติที่รองรับเอาต์พุต PNP

ข้อควรทราบ

MK500A เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) และสาย PUR ยาว 2 เมตร ก่อนติดตั้งในพื้นที่อันตรายต้องตรวจสอบการแบ่งประเภท Zone เงื่อนไขการรับรอง ATEX/IECEx และคู่มือความปลอดภัยจากผู้ผลิต ไม่ควรนำไปใช้ใน Zone 0, Zone 1, Zone 20 หรือ Zone 21 โดยอาศัยการรับรอง Category 3G/3D เพียงอย่างเดียว
