MFS216 \ 磁性传感器 \ 范围 85 \ PNP \ 常开 \ M12 \ 接头 M12

รายละเอียดสินค้า ifm MFS216 Magnetic Sensor

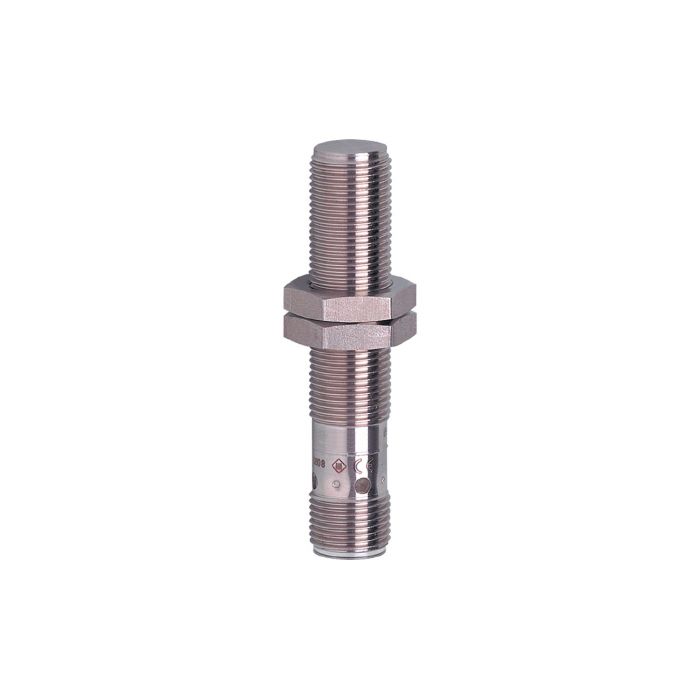

ifm MFS216 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กแบบ Full-metal Magnetic Sensor ตัวเรือนทรงกระบอกเกลียว M12 x 1 ผลิตจากสเตนเลส 316L ทั้งตัวเรือนและหน้าตรวจจับ ออกแบบสำหรับตรวจจับแม่เหล็กโดยไม่ต้องสัมผัส สามารถตรวจจับผ่านโลหะที่ไม่เป็นแม่เหล็กได้ตามเงื่อนไขการติดตั้ง มีระยะตรวจจับ 85 มม. เมื่อใช้แม่เหล็กอ้างอิง M 4.0 พร้อมเอาต์พุต PNP Normally Open (NO) และฟังก์ชัน Pulse Stretching สำหรับตรวจจับสัญญาณช่วงสั้น เหมาะสำหรับงาน Pig Detection และระบบอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับสนามแม่เหล็กแบบไม่สัมผัส
• เอาต์พุต PNP แบบ Normally Open (NO)
• ระยะตรวจจับ 85 มม. เมื่อใช้แม่เหล็กอ้างอิง M 4.0
• ความไวต่อสนามแม่เหล็ก 0.7 mT
• รองรับแรงดันไฟฟ้า 10–30 V DC
• ตัวเรือน Full-metal สเตนเลส 316L เกลียว M12 x 1
• ตรวจจับแม่เหล็กผ่านโลหะที่ไม่เป็นแม่เหล็กได้ตามเงื่อนไขการใช้งาน
• มีฟังก์ชัน Pulse Stretching 1,000 ms สำหรับสัญญาณช่วงสั้น
• จุดสวิตชิ่งมีความเสถียรต่อการเปลี่ยนแปลงอุณหภูมิ
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วกลับ
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตชิ่ง 4 ตำแหน่ง
• ขั้วต่อ M12 แบบ A-coded พร้อมหน้าสัมผัสเคลือบทอง
• ระดับการป้องกัน IP65 และ IP67

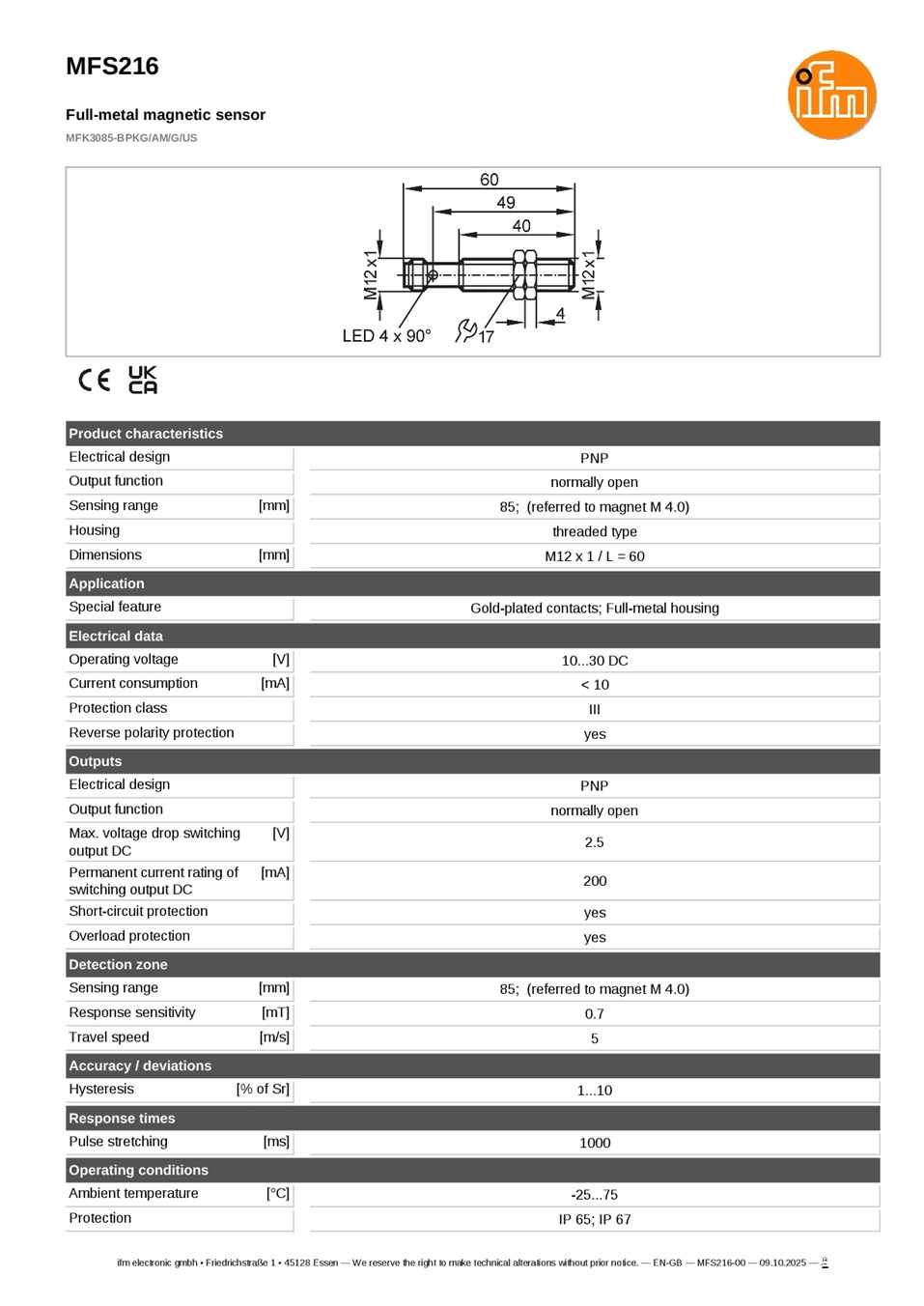

ข้อมูลทางเทคนิค

• รุ่น: MFS216
• รหัสผู้ผลิต: MFK3085-BPKG/AM/G/US
• ประเภท: Full-metal Magnetic Sensor
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M12 x 1
• ความยาวตัวเรือน: 60 มม.
• เอาต์พุต: PNP Normally Open (NO)
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• กระแสโหลดสูงสุด: 200 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ระยะตรวจจับ: 85 มม. อ้างอิงแม่เหล็ก M 4.0
• ความไวต่อสนามแม่เหล็ก: 0.7 mT
• ความเร็วการเคลื่อนที่ของเป้าหมาย: 5 m/s
• Hysteresis: 1–10% ของระยะตรวจจับ
• ฟังก์ชัน Pulse Stretching: 1,000 ms
• อุณหภูมิใช้งาน: -25 ถึง +75 °C
• ระดับการป้องกัน: IP65 / IP67
• ระดับการป้องกันทางไฟฟ้า: Class III
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าตรวจจับ: Stainless Steel 316L (1.4404)
• วัสดุหน้าต่าง LED: Polyamide (PA)
• วัสดุนอตยึด: Brass
• น้ำหนัก: 28 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือน

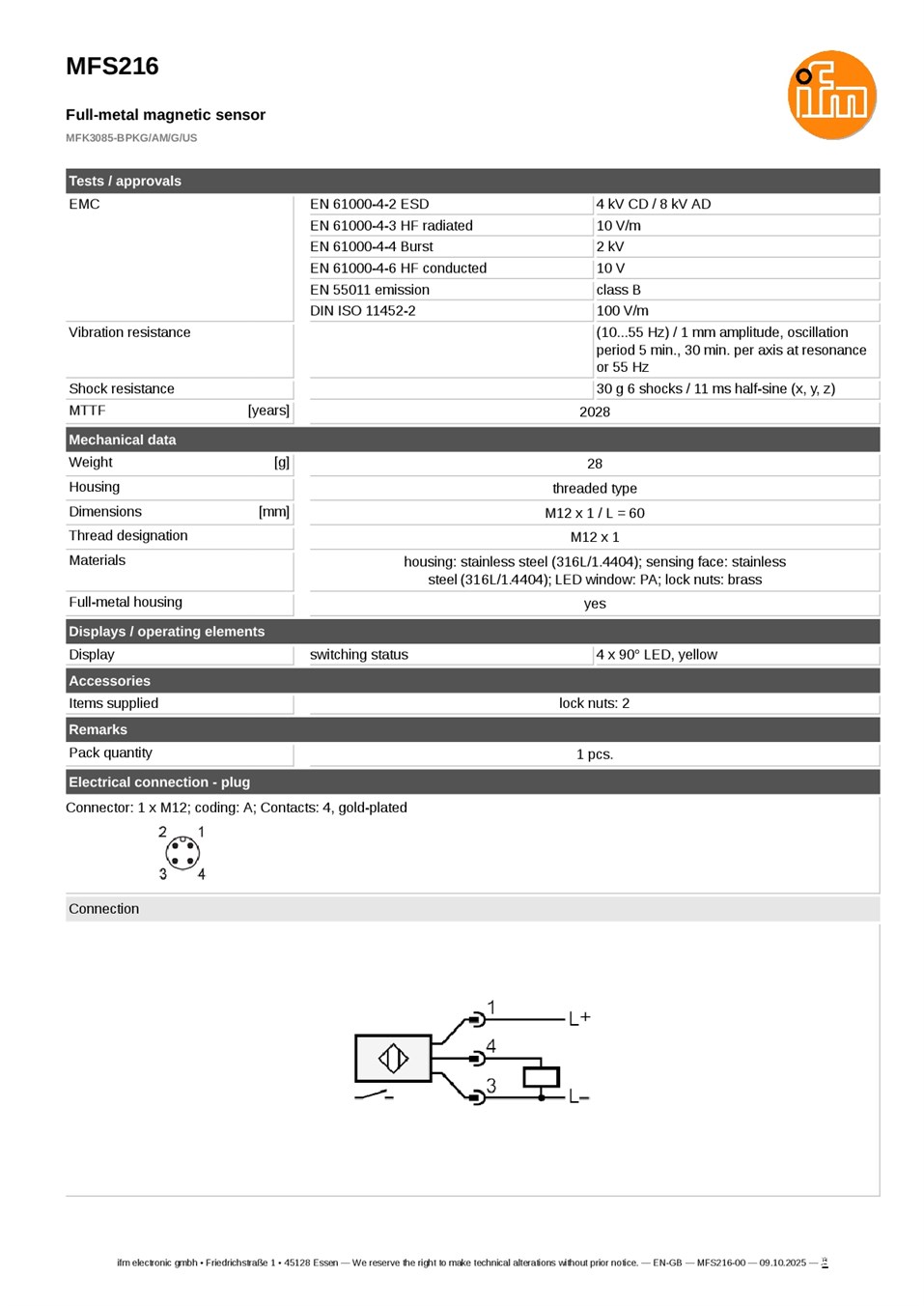

• การเชื่อมต่อ: M12 Connector แบบ A-coded 4 ขา หน้าสัมผัสเคลือบทอง

การใช้งาน

• ตรวจจับตำแหน่งของ Pig ภายในระบบท่ออุตสาหกรรม
• ตรวจจับสนามแม่เหล็กผ่านผนังโลหะที่ไม่เป็นแม่เหล็ก
• ตรวจสอบตำแหน่งวัตถุที่ติดตั้งแม่เหล็ก
• ตรวจจับชิ้นส่วนที่เคลื่อนที่ผ่านเซนเซอร์ในช่วงเวลาสั้น
• ระบบควบคุมและตรวจสอบตำแหน่งร่วมกับ PLC

ข้อควรทราบ

ระยะตรวจจับ 85 มม. เป็นค่าที่อ้างอิงจากแม่เหล็ก M 4.0 ระยะตรวจจับจริงอาจแตกต่างตามความแรงของแม่เหล็ก ชนิดวัสดุ ความหนาผนังท่อ และตำแหน่งติดตั้ง ควรทดสอบระยะตรวจจับในสภาพการใช้งานจริงก่อนติดตั้ง

ฟังก์ชัน Pulse Stretching 1,000 ms ช่วยยืดเวลาสัญญาณเอาต์พุตเมื่อมีการตรวจจับช่วงสั้น ไม่ใช่ระยะเวลาตอบสนองของเซนเซอร์ ควรคำนึงถึงลักษณะสัญญาณดังกล่าวเมื่อนำไปเชื่อมต่อกับ PLC หรือระบบควบคุม
