M9H203 \ 磁性传感器 \ 范围 1.8 \ PNP \ 常开 \ M12 \ 接头 M12

Name: M9H203 \ 磁性传感器 \ 范围 1.8 \ PNP \ 常开 \ M12 \ 接头 M12
Brand: ifm
SKU: 027541
Price: 4725.00 THB
Availability: OutOfStock

Be the first to review this product

Special Price THB 4,725.00 Regular Price THB 6,300.00

Out of stock

SKU

027541

缺货

交货日期： 2026年11月27日

ifm electronic, efector, 位置传感器, Position sensors, 磁性传感器, Magnetic sensors, 磁力传感器, 磁场传感器

Details

รายละเอียดสินค้า ifm M9H203 Hydraulic Cylinder Position Sensor

ifm M9H203 เป็นเซนเซอร์ตรวจจับตำแหน่งสำหรับกระบอกไฮดรอลิก (Pressure-resistant Position Sensor) ออกแบบสำหรับตรวจจับโลหะกลุ่มเหล็กโดยไม่ต้องสัมผัสวัตถุ มีระยะตรวจจับ 1.8 มม. พร้อมเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือน Full-Metal ผลิตจากสเตนเลส 316L รองรับแรงดันใช้งาน 500 bar และเชื่อมต่อผ่านคอนเนคเตอร์ M12 เหมาะสำหรับระบบไฮดรอลิกแรงดันสูงในงานอุตสาหกรรม

คุณสมบัติเด่น

ตรวจจับตำแหน่งโลหะกลุ่มเหล็กภายในกระบอกไฮดรอลิก
ระยะตรวจจับ 1.8 มม. และระยะทำงาน 0–1.46 มม.
เอาต์พุต PNP แบบ Normally Open (NO)
ตัวเรือน Full-Metal ผลิตจาก Stainless Steel 316L
รองรับแรงดันใช้งาน 500 bar และแรงดันสูงสุดชั่วขณะ 1,000 bar
ออกแบบให้รองรับการเปลี่ยนแปลงแรงดันมากกว่า 10 ล้านรอบ
ติดตั้งแบบ Flush Mountable ได้
ระดับการป้องกัน IP65, IP68 และ IP69K
เชื่อมต่อด้วยคอนเนคเตอร์ M12 แบบ A-coded

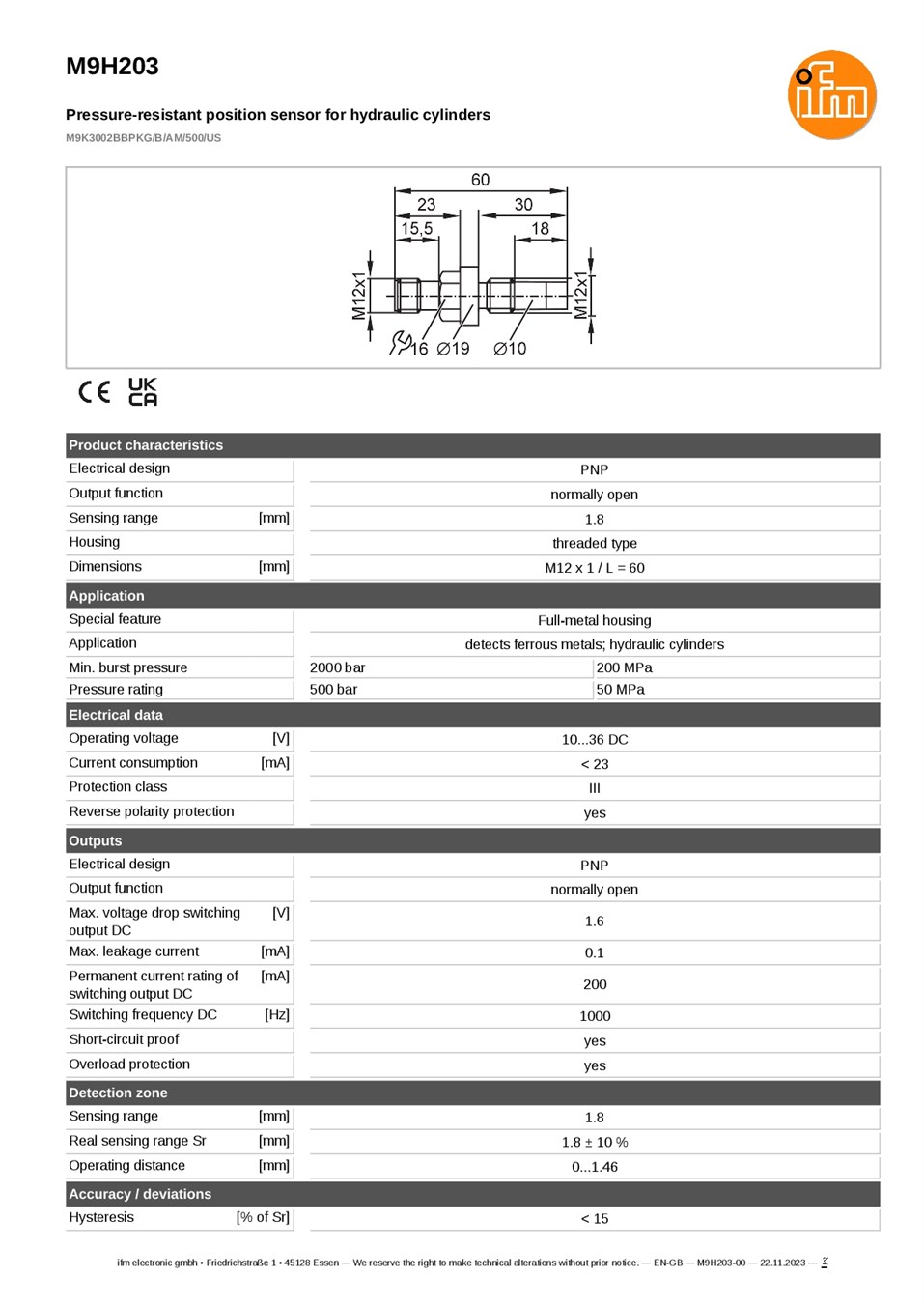

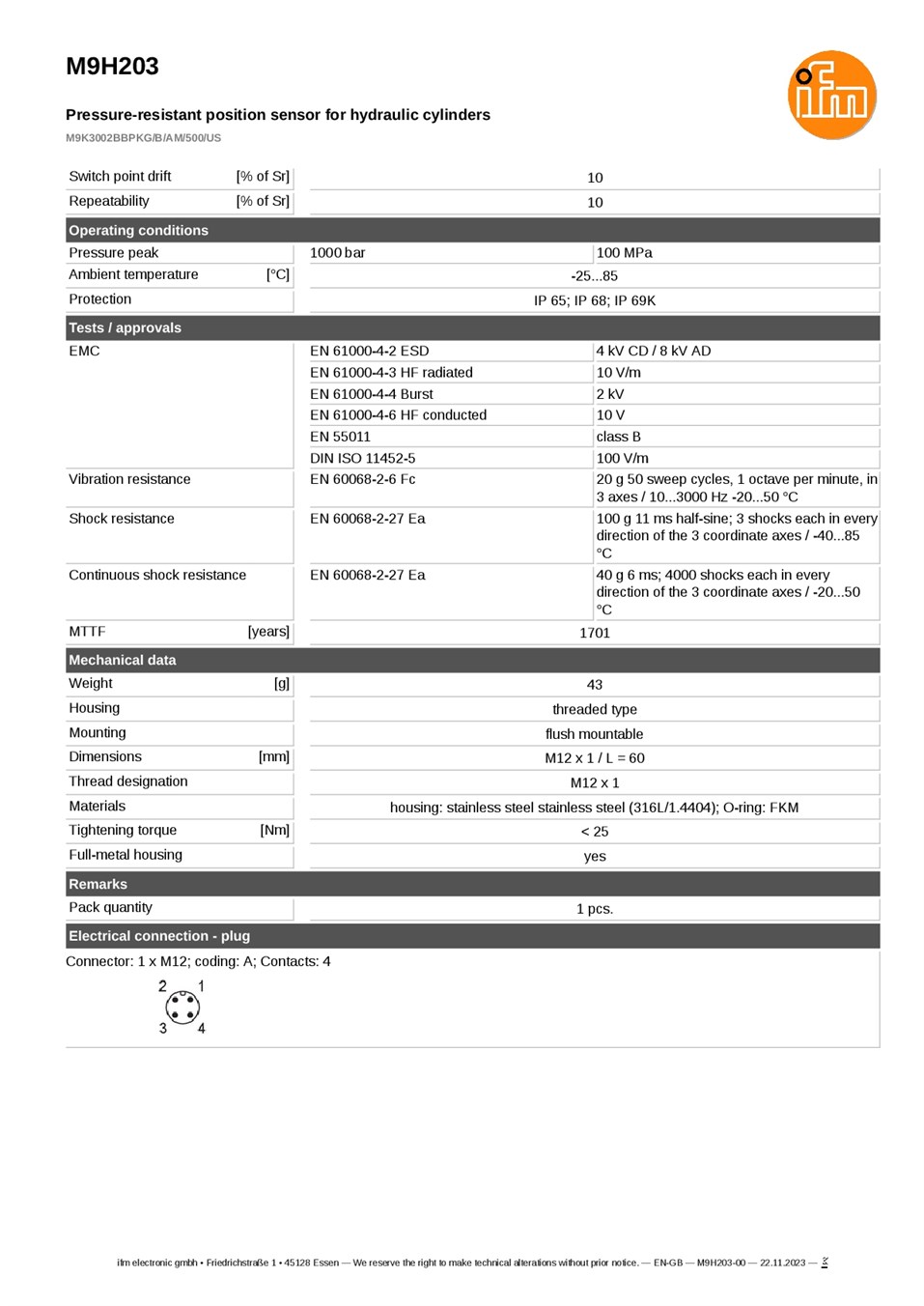

ข้อมูลทางเทคนิค

แบรนด์: ifm electronic
รุ่น: M9H203
รหัส: M9K3002BBPKG/B/AM/500/US
ประเภท: Pressure-resistant Position Sensor
วัตถุที่ตรวจจับ: โลหะกลุ่มเหล็ก (Ferrous Metals)
ระยะตรวจจับ: 1.8 มม.
ระยะทำงาน: 0–1.46 มม.
แรงดันไฟฟ้า: 10–36 V DC
เอาต์พุต: PNP / Normally Open (NO)
กระแสโหลดสูงสุด: 200 mA
ความถี่การสวิตช์: 1,000 Hz
ขนาดตัวเรือน: M12 x 1 / ยาว 60 มม.
วัสดุตัวเรือน: Stainless Steel 316L
วัสดุซีล: FKM
การเชื่อมต่อ: M12 Connector, 4 Pins, A-coded
รูปแบบติดตั้ง: Flush Mountable
แรงบิดขันติดตั้ง: น้อยกว่า 25 Nm
แรงดันใช้งาน: 500 bar
แรงดันสูงสุดชั่วขณะ: 1,000 bar
แรงดันแตกขั้นต่ำ: 2,000 bar
ระดับการป้องกัน: IP65 / IP68 / IP69K
อุณหภูมิใช้งาน: -25 ถึง 85°C

การใช้งาน

ตรวจจับตำแหน่งลูกสูบภายในกระบอกไฮดรอลิก
ตรวจสอบตำแหน่งชิ้นส่วนโลหะในระบบไฮดรอลิก
ใช้งานร่วมกับ PLC และระบบควบคุมอัตโนมัติที่รองรับเอาต์พุต PNP
เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ทำงานภายใต้แรงดันสูง

ข้อควรทราบ

M9H203 เป็นเซนเซอร์ตรวจจับโลหะกลุ่มเหล็กสำหรับกระบอกไฮดรอลิก ไม่ใช่เซนเซอร์ตรวจจับสนามแม่เหล็กทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) และคอนเนคเตอร์ M12 ติดตัวเรือน ไม่ใช่สาย PUR ติดตัวเซนเซอร์ ควรตรวจสอบขนาดรูติดตั้งและวงจรไฟฟ้าก่อนใช้งาน โดยแรงดันใช้งานปกติอยู่ที่ 500 bar ไม่ควรใช้ค่าแรงดันแตกขั้นต่ำ 2,000 bar เป็นแรงดันใช้งานต่อเนื่อง
