KG5079 \ 容性传感器 \ 范围 8 毫米 \ NAMUR 常闭 \ M18 \ 电缆 PVC 6 米

รายละเอียด KG5079 เซนเซอร์ตรวจจับวัตถุแบบคาปาซิทีฟ NAMUR ifm efector 150

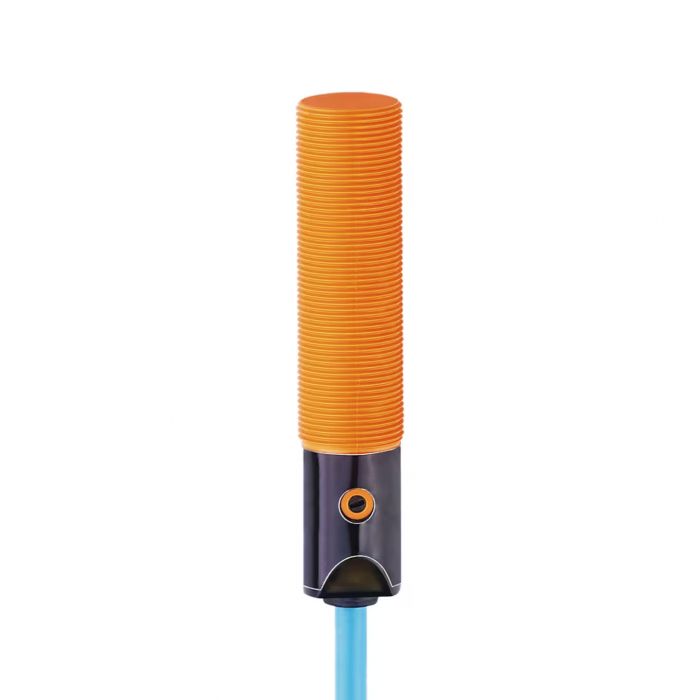

KG5079 เป็นเซนเซอร์ตรวจจับวัตถุแบบคาปาซิทีฟชนิด NAMUR (Capacitive NAMUR Sensor) จาก ifm ซีรีส์ efector 150 ออกแบบสำหรับตรวจจับตำแหน่งวัตถุและตรวจสอบระดับวัสดุในพื้นที่เสี่ยงต่อการระเบิด ใช้หลักการตรวจจับแบบ Capacitive มีระยะตรวจจับ 8 มม. สามารถปรับความไวผ่าน Potentiometer ได้ พร้อมเอาต์พุต NAMUR แบบ Normally Closed (NC) ตัวเรือนทรงกระบอกเกลียว M18 x 1 และสาย PVC ความยาว 6 เมตร ได้รับการรับรอง ATEX และ IECEx เหมาะสำหรับระบบตรวจสอบระดับและตรวจจับวัตถุในกระบวนการอุตสาหกรรมที่ต้องการอุปกรณ์แบบ Intrinsically Safe

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับแบบ Capacitive NAMUR สำหรับพื้นที่เสี่ยงระเบิด
• เหมาะสำหรับตรวจจับตำแหน่งวัตถุและตรวจสอบระดับวัสดุ
• ระยะตรวจจับ 8 มม. สามารถปรับตั้งค่าได้ผ่าน Potentiometer
• เอาต์พุต NAMUR แบบ Normally Closed (NC)
• แรงดันไฟเลี้ยงพิกัด 8.2 VDC
• รองรับแรงดันไฟเลี้ยง 7.5-15 VDC ตามข้อกำหนดผู้ผลิต
• ความถี่การสวิตช์ 4 Hz
• รองรับการเชื่อมต่อกับ Switching Amplifier สำหรับวงจร Intrinsically Safe ที่ผ่านการรับรอง
• ได้รับการรับรอง ATEX และ IECEx สำหรับการใช้งานในพื้นที่อันตรายตามเงื่อนไขที่กำหนด
• ตัวเรือนเกลียว M18 x 1 ติดตั้งแบบ Non-Flush
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• สาย PVC ความยาว 6 เมตร
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KG5079
• รหัสผลิตภัณฑ์: KG-2080-N/6M/1D/1G
• ซีรีส์: efector 150
• ประเภท: Capacitive NAMUR Sensor
• หลักการตรวจจับ: Capacitive
• ระยะตรวจจับ: 8 mm
• ระยะตรวจจับที่ตั้งค่าจากโรงงาน: 8 mm
• ระยะตรวจจับจริง (Sr): 8 mm ±10%
• การปรับระยะตรวจจับ: ปรับได้ผ่าน Potentiometer
• Correction Factor: Glass 0.4 / Water 1 / Ceramics 0.2 / PVC 0.2
• Hysteresis: 1...15% ของ Sr
• Switch Point Drift: -15...15% ของ Sr
• รูปแบบไฟฟ้า: NAMUR
• ฟังก์ชันเอาต์พุต: Normally Closed (NC)
• แรงดันไฟเลี้ยงพิกัด: 8.2 VDC (1 kOhm)
• ช่วงแรงดันไฟเลี้ยง: 7.5...15 VDC
• กระแสในสถานะไม่ทำงาน: น้อยกว่า 1 mA
• กระแสในสถานะทำงาน: มากกว่า 2.2 mA
• ความถี่การสวิตช์: 4 Hz
• ระดับการป้องกันทางไฟฟ้า: Class II
• ข้อกำหนดวงจร Intrinsically Safe: U สูงสุด 15 V / I สูงสุด 50 mA / P สูงสุด 120 mW
• อุณหภูมิแวดล้อม: -20...60°C
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 84 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• วัสดุตัวเรือน: PBT
• ไฟแสดงสถานะการสวิตช์: LED สีเหลือง 1 ดวง
• การเชื่อมต่อไฟฟ้า: สาย PVC ความยาว 6 m
• จำนวนแกนสาย: 2 x 0.5 mm²
• การเดินสาย: Brown (BN) = Positive / Blue (BU) = Negative
• ระดับการป้องกัน: IP67
• การรับรอง: ATEX และ IECEx
• Approval Number: BVS 13 ATEX E009 X / IECEx BVS 13.0015 X
• ATEX Gas Marking: II 1G Ex ia IIB T4 Ga
• ATEX Dust Marking: II 1D Ex ia IIIC T135°C Da
• Max. Internal Capacitance: 11.5 nF
• Max. Internal Inductance: 3 µH
• น้ำหนัก: ประมาณ 320 g

การใช้งาน

• ตรวจจับตำแหน่งวัตถุในพื้นที่เสี่ยงต่อการระเบิด
• ตรวจสอบระดับวัสดุภายในถังหรือภาชนะอุตสาหกรรม
• ตรวจจับวัสดุผ่านผนังภาชนะที่ไม่ใช่โลหะตามเงื่อนไขการติดตั้ง
• ระบบแจ้งเตือนระดับวัสดุสูงหรือต่ำ
• ระบบตรวจจับในพื้นที่ที่มีก๊าซหรือฝุ่นไวไฟตามประเภทการรับรอง
• ระบบควบคุมที่ใช้ NAMUR Switching Amplifier
• ระบบตรวจสอบกระบวนการผลิตที่ต้องการอุปกรณ์ Intrinsically Safe

ข้อควรทราบ

KG5079 เป็นเซนเซอร์แบบ NAMUR ไม่ใช่เซนเซอร์เอาต์พุต PNP หรือ NPN ทั่วไป จึงไม่ควรนำไปต่อกับอินพุต PLC แบบ 24 VDC โดยตรง ต้องใช้ร่วมกับ NAMUR Switching Amplifier หรืออุปกรณ์รับสัญญาณที่เหมาะสมและผ่านการรับรองสำหรับวงจร Intrinsically Safe การใช้งานในพื้นที่เสี่ยงระเบิดต้องตรวจสอบประเภทพื้นที่อันตราย ข้อกำหนด ATEX/IECEx และค่าพารามิเตอร์ทางไฟฟ้าของวงจรทั้งหมดก่อนติดตั้ง ระยะตรวจจับจริงขึ้นอยู่กับชนิดวัสดุและสภาพการติดตั้ง โดยรุ่นนี้ติดตั้งแบบ Non-Flush และใช้สาย PVC ความยาว 6 เมตร ไม่ใช่สาย PUR หรือขั้วต่อ M12
