KG5040 \ 容性传感器 \ 范围 8 毫米 \ PNP/NPN 常开/常闭 \ M18 \ 端子

รายละเอียด KG5040 เซนเซอร์ Capacitive ifm

ifm KG5040 รหัส KGE2008-FRKG/NI เป็นเซนเซอร์คาปาซิทีฟสำหรับตรวจจับวัตถุแบบไม่สัมผัส ปรับระยะตรวจจับได้ 2.5–8 มม. ตั้งค่าจากโรงงาน 8 มม. วงจร DC แบบ 2 สาย รองรับ PNP/NPN และเลือกฟังก์ชัน NO/NC ได้ ตัวเรือนเกลียว M18 ติดตั้งแบบ Non-flush เชื่อมต่อสายผ่านขั้วเทอร์มินัล

คุณสมบัติ

• ตรวจจับวัตถุโดยไม่ต้องสัมผัส ลดการสึกหรอจากการทำงาน
• ปรับระยะตรวจจับด้วยโพเทนชิโอมิเตอร์ให้เหมาะกับวัสดุจริง
• เลือกฟังก์ชัน Normally Open หรือ Normally Closed ได้
• ขั้วเทอร์มินัลช่วยให้เลือกความยาวสายให้เหมาะกับจุดติดตั้ง
• LED สีเหลืองแสดงสถานะการสวิตช์
• มีวงจรป้องกันลัดวงจรและโหลดเกิน

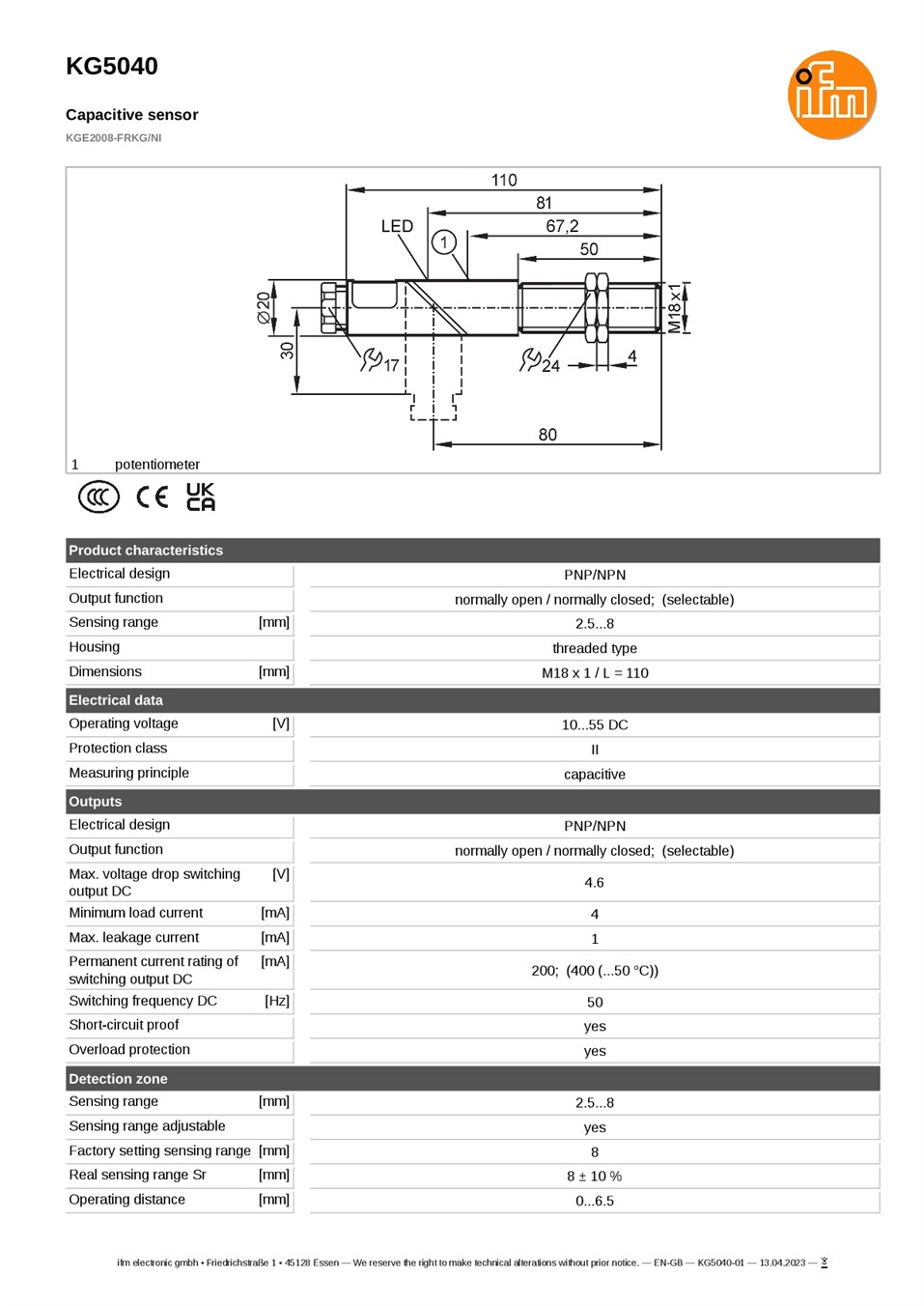

สเปกสินค้า

• แบรนด์: ifm
• รุ่น: KG5040
• รหัสสินค้า: KGE2008-FRKG/NI
• ประเภท: Capacitive Sensor
• ช่วงปรับระยะตรวจจับ: 2.5–8 มม.
• ระยะตรวจจับที่ตั้งจากโรงงาน: 8 มม.
• ระยะทำงานตามสเปก: 0–6.5 มม.
• รูปแบบการติดตั้ง: Non-flush
• แรงดันไฟเลี้ยง: 10–55 V DC
• รูปแบบวงจร: DC แบบ 2 สาย PNP/NPN
• ฟังก์ชันเอาต์พุต: NO/NC เลือกได้
• กระแสโหลดต่อเนื่อง: สูงสุด 200 mA หรือ 400 mA เมื่ออุณหภูมิแวดล้อมไม่เกิน 50°C
• กระแสโหลดขั้นต่ำ: 4 mA
• กระแสรั่วสูงสุด: 1 mA
• แรงดันตกคร่อมขณะสวิตช์สูงสุด: 4.6 V
• ความถี่การสวิตช์: 50 Hz
• ขนาดตัวเรือน: เกลียว M18 × 1 ความยาว 110 มม.
• วัสดุตัวเรือน: PBT
• การเชื่อมต่อ: ขั้วเทอร์มินัล รองรับสายขนาดสูงสุด 2.5 ตร.มม.
• ขนาดเส้นผ่านศูนย์กลางภายนอกสาย: 4.5–10 มม.
• เคเบิลแกลนด์: M16 × 1.5
• อุณหภูมิแวดล้อมขณะใช้งาน: -25 ถึง 80°C
• ระดับการป้องกัน: IP65

การใช้งาน

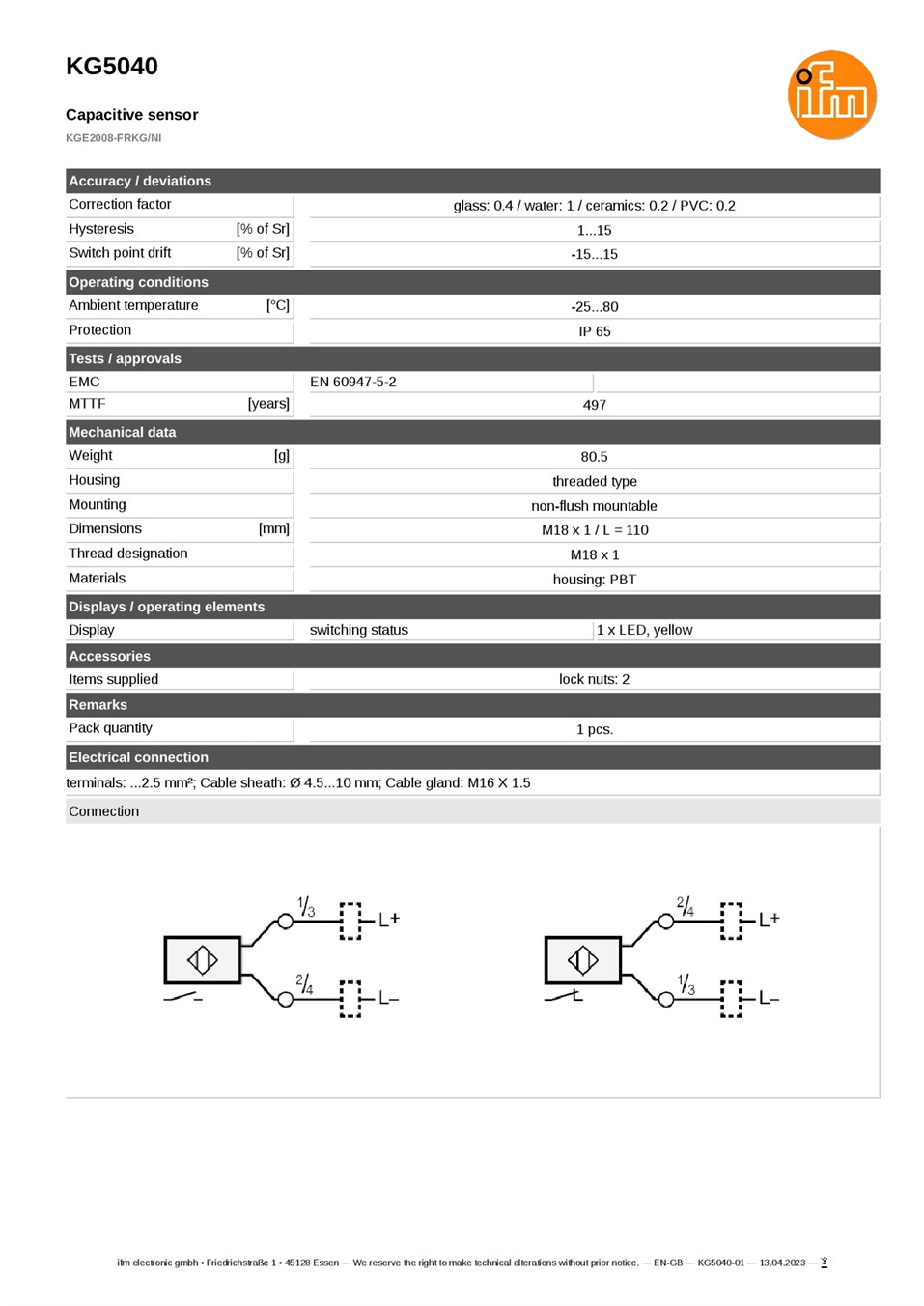

ใช้ตรวจจับการมีอยู่ของวัสดุในเครื่องจักรและระบบอัตโนมัติ เหมาะกับจุดที่ต้องการเดินสายเข้าขั้วเทอร์มินัลโดยตรง โดยปรับความไวกับวัสดุจริงและต่อวงจรตามแผนผังของผู้ผลิตให้ตรงกับอินพุตและฟังก์ชัน NO/NC ที่ต้องการ

ข้อควรทราบ

ระยะตรวจจับจริงขึ้นอยู่กับชนิดวัสดุและสภาพการติดตั้ง ควรทดสอบกับชิ้นงานจริงและเว้นระยะตามข้อกำหนด Non-flush สำหรับวงจรแบบ 2 สาย ต้องตรวจสอบกระแสโหลดขั้นต่ำ กระแสรั่ว และแรงดันตกคร่อมให้เหมาะกับอินพุตของระบบควบคุม พร้อมเลือกขนาดสายและขันเคเบิลแกลนด์ให้ถูกต้องเพื่อรักษาระดับการป้องกัน IP65
