IM5135 \ 电感式传感器 \ 测量范围40 mm \ PNP互补输出 \ 40 x 40 x 54 mm \ 接口M12

เซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ ifm รุ่น IM5135

ifm IM5135 เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Sensor) สำหรับตรวจจับการมีอยู่หรือตำแหน่งของวัตถุโลหะโดยไม่ต้องสัมผัสชิ้นงาน มีระยะตรวจจับมาตรฐาน 40 มม. และเอาต์พุตแบบ PNP Complementary ซึ่งให้สัญญาณสวิตช์สองรูปแบบที่ทำงานตรงข้ามกัน เหมาะสำหรับการใช้งานในเครื่องจักรและระบบควบคุมอัตโนมัติในอุตสาหกรรม

เซนเซอร์มีคุณสมบัติ Correction Factor K=1 ทำให้มีระยะตรวจจับตามค่าตัวประกอบเดียวกันสำหรับโลหะหลายชนิด ได้แก่ เหล็ก สเตนเลส ทองเหลือง อะลูมิเนียม และทองแดง นอกจากนี้ยังมีคุณสมบัติทนต่อสนามแม่เหล็ก (Magnetic-field Immune) โดยผู้ผลิตระบุความสามารถทนต่อสนามแม่เหล็กสูงสุด 300 mT

ตัวเรือนทรงสี่เหลี่ยมขนาด 40 x 40 x 54 มม. มีหน้าตรวจจับที่สามารถเลือกตำแหน่งได้ 5 ทิศทาง เชื่อมต่อผ่านหัวคอนเน็กเตอร์ M12 และรองรับการติดตั้งแบบ Non-Flush Mountable

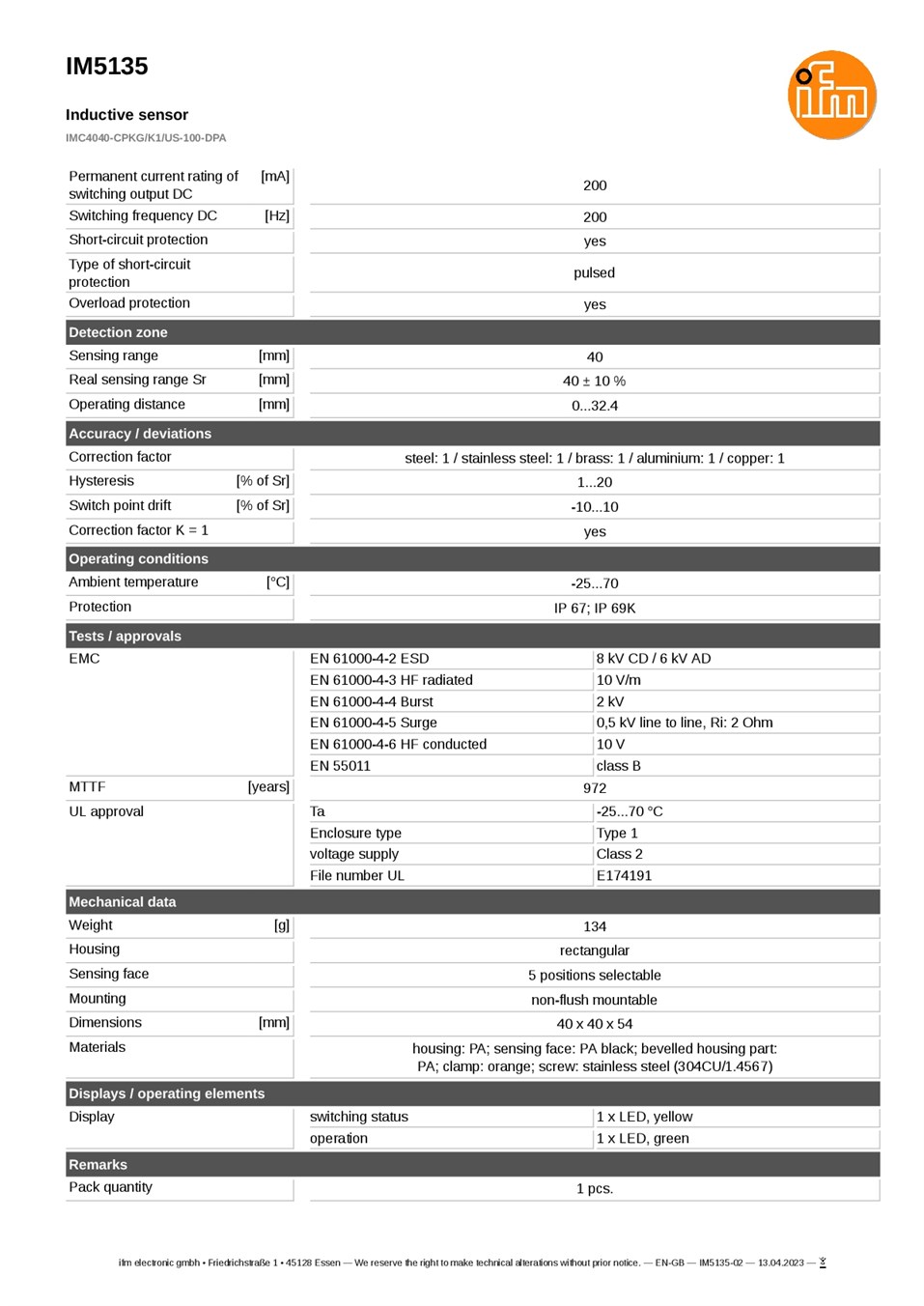

คุณสมบัติและข้อมูลทางเทคนิค

• แบรนด์: ifm
• รุ่น: IM5135
• รหัสประเภท: IMC4040-CPKG/K1/US-100-DPA
• ประเภทสินค้า: Inductive Sensor
• หลักการตรวจจับ: Inductive
• ระยะตรวจจับมาตรฐาน (Sensing Range): 40 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 40 ± 10%
• ระยะใช้งาน (Operating Distance): 0...32.4 mm
• รูปแบบเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Complementary (NO/NC)
• ระบบไฟฟ้า: DC 4-Wire
• แรงดันไฟฟ้าทำงาน: 10...36 V DC
• กระแสที่ใช้: < 20 mA
• กระแสเอาต์พุตต่อเนื่องสูงสุด: 200 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V DC
• กระแสรั่วไหลสูงสุด: 0.1 mA
• ความถี่ในการสวิตช์: 200 Hz
• Correction Factor: K=1
• ความสามารถทนสนามแม่เหล็กสูงสุด: 300 mT
• ระบบป้องกันทางไฟฟ้า: Reverse Polarity Protection, Short-Circuit Protection และ Overload Protection
• ระดับการป้องกัน: IP67, IP69K
• Protection Class: II
• อุณหภูมิแวดล้อมขณะทำงาน: -25...70 °C
• ไฟแสดงสถานะ: LED สีเขียวแสดงการทำงาน และ LED สีเหลืองแสดงสถานะการสวิตช์

ย่านการตรวจจับ

เซนเซอร์ IM5135 มีระยะตรวจจับมาตรฐาน 40 มม. ระยะตรวจจับจริง (Sr) เท่ากับ 40 ± 10% และระยะใช้งาน 0...32.4 มม. โดยมีค่าตัวประกอบการแก้ไขระยะตรวจจับ (Correction Factor) เท่ากับ 1 สำหรับเหล็ก สเตนเลส ทองเหลือง อะลูมิเนียม และทองแดง ช่วยลดความแตกต่างของระยะตรวจจับที่เกิดจากชนิดของโลหะเป้าหมาย

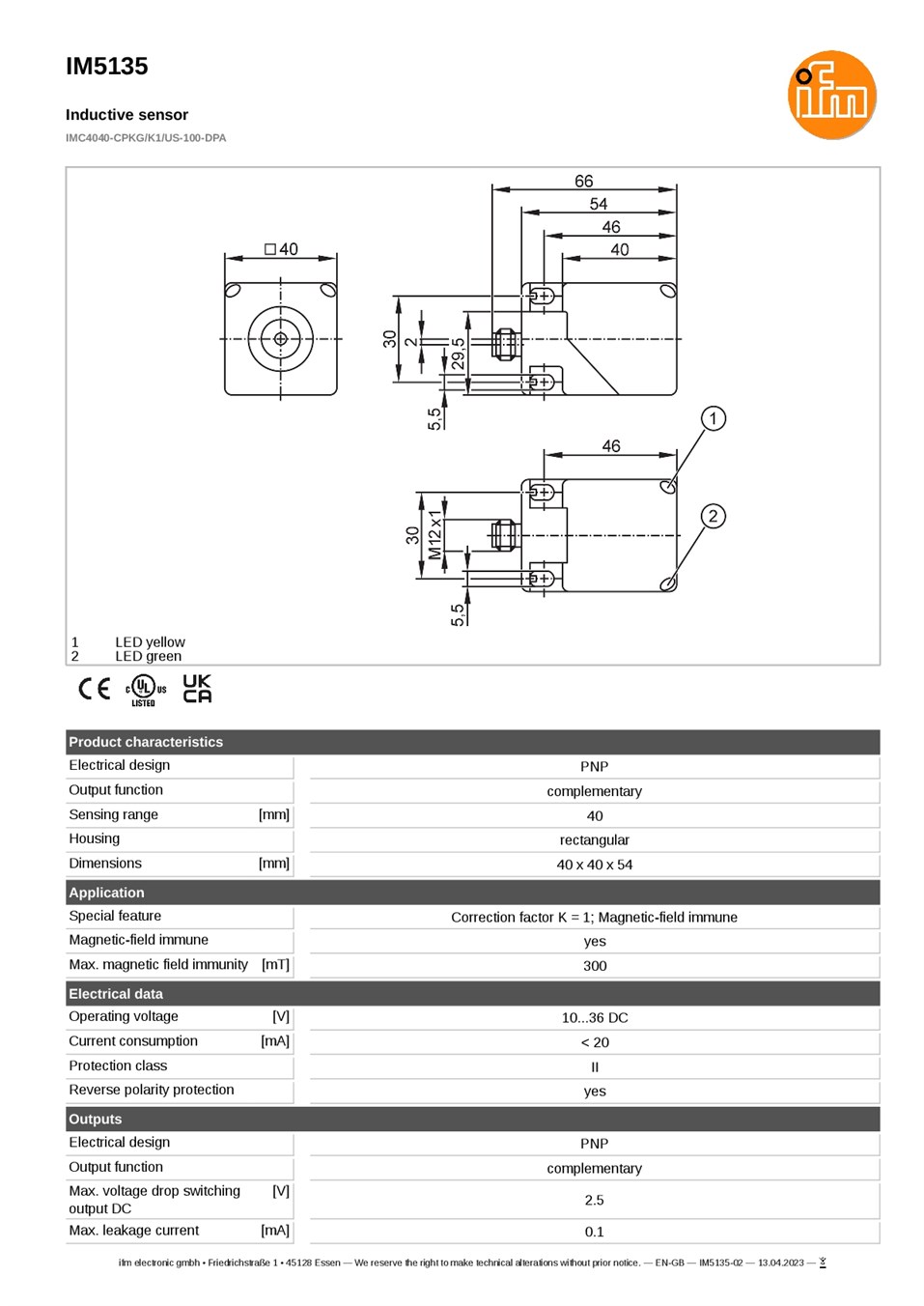

ขนาดและการติดตั้ง

• รูปทรงตัวเรือน: สี่เหลี่ยม (Rectangular Housing)
• ขนาดตัวเรือน: 40 x 40 x 54 mm
• วัสดุตัวเรือน: PA (Polyamide)
• รูปแบบการติดตั้ง: Non-Flush Mountable
• ตำแหน่งหน้าตรวจจับ: เลือกได้ 5 ตำแหน่ง
• หัวเชื่อมต่อ: M12, A-coded, 4 Contacts
• วัสดุส่วนล็อกของหัวต่อ: Stainless Steel 316L (1.4404)

รูปแบบเอาต์พุต PNP Complementary

IN5135 ใช้เอาต์พุตแบบ PNP Complementary โดยสัญญาณเอาต์พุตทั้งสองมีสถานะตรงข้ามกัน ได้แก่ Normally Open (NO) และ Normally Closed (NC) ช่วยให้ระบบควบคุมสามารถรับสัญญาณตามลักษณะลอจิกที่ต้องการได้ โดยต้องตรวจสอบผังการเชื่อมต่อและพิกัดกระแสเอาต์พุตตาม Datasheet ก่อนใช้งาน

ตัวอย่างการใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในเครื่องจักรอุตสาหกรรม
• ตรวจสอบการมีอยู่ของชิ้นงานโลหะที่มีวัสดุแตกต่างกัน
• ตรวจจับตำแหน่งโลหะในบริเวณที่มีสนามแม่เหล็กตามขอบเขตที่ผู้ผลิตกำหนด
• ประยุกต์ใช้กับเครื่องจักรที่ต้องการระยะตรวจจับสูงถึง 40 มม.
• ส่งสัญญาณ PNP Complementary ให้ PLC หรือระบบควบคุมอัตโนมัติ

ข้อควรพิจารณาในการใช้งาน

• เป็นเซนเซอร์ PNP Complementary ไม่ใช่เซนเซอร์ PNP NO แบบเอาต์พุตเดียว
• การติดตั้งเป็นแบบ Non-Flush Mountable ต้องพิจารณาระยะห่างจากโลหะโดยรอบ
• ควรใช้ระยะใช้งาน 0...32.4 mm ประกอบการกำหนดตำแหน่งตรวจจับ
• Correction Factor K=1 ไม่ได้หมายความว่าระยะตรวจจับจะไม่มีความคลาดเคลื่อนจากสภาพการติดตั้งหรือสภาพแวดล้อม
• ควรเลือกสาย M12 แบบ A-coded ที่รองรับการใช้งานเอาต์พุต Complementary และตรวจสอบ Wiring Diagram ของรุ่น IM5135 โดยตรง
