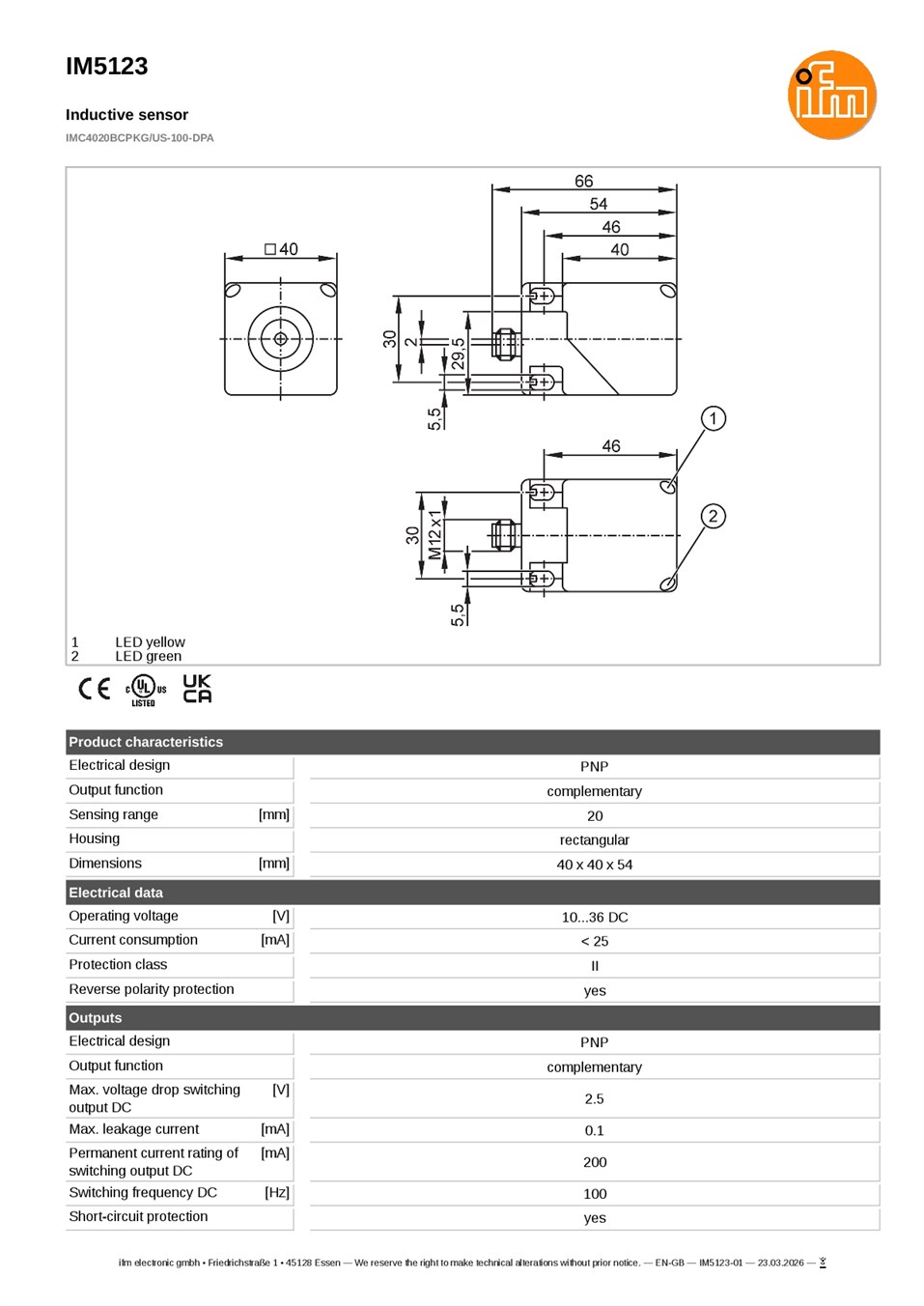

IM5123 \ 电感式传感器 \ 测量范围20毫米 \ PNP互补输出 \ 40 x 40 x 54毫米 \ 接口M12

เซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ ifm รุ่น IM5123

ifm IM5123 เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Sensor) สำหรับตรวจจับการมีอยู่หรือตำแหน่งของวัตถุโลหะโดยไม่ต้องสัมผัสชิ้นงาน มีระยะตรวจจับมาตรฐาน 20 มม. ใช้เอาต์พุตแบบ PNP Complementary ซึ่งประกอบด้วยสัญญาณ Normally Open (NO) และ Normally Closed (NC) ที่ทำงานตรงข้ามกัน เหมาะสำหรับงานตรวจจับตำแหน่งในเครื่องจักรและระบบควบคุมอัตโนมัติในอุตสาหกรรม

เซนเซอร์มีตัวเรือนทรงสี่เหลี่ยมขนาด 40 x 40 x 54 มม. พร้อมหน้าตรวจจับที่สามารถเลือกตำแหน่งได้ 5 ทิศทาง รองรับการติดตั้งแบบ Flush Mountable เชื่อมต่อผ่านหัวคอนเน็กเตอร์ M12 และมีระดับการป้องกัน IP67

คุณสมบัติและข้อมูลทางเทคนิค

• แบรนด์: ifm
• รุ่น: IM5123
• รหัสประเภท: IMC4020BCPKG/US-100-DPA
• ประเภทสินค้า: Inductive Sensor
• หลักการตรวจจับ: Inductive (ตรวจจับโลหะโดยไม่สัมผัส)
• ระยะตรวจจับมาตรฐาน (Sensing Range): 20 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 20 ± 10%
• ระยะใช้งาน (Operating Distance): 0...16.2 mm
• รูปแบบเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Complementary (NO/NC)
• รูปแบบการเชื่อมต่อไฟฟ้า: DC 4-Wire
• แรงดันไฟฟ้าทำงาน: 10...36 V DC
• กระแสที่ใช้: < 25 mA
• กระแสเอาต์พุตต่อเนื่องสูงสุด: 200 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V DC
• กระแสรั่วไหลสูงสุด: 0.1 mA
• ความถี่ในการสวิตช์: 100 Hz
• ระบบป้องกันทางไฟฟ้า: Reverse Polarity Protection, Short-Circuit Protection และ Overload Protection
• ระดับการป้องกัน: IP67
• Protection Class: II
• อุณหภูมิแวดล้อมขณะทำงาน: -25...70 °C
• ไฟแสดงสถานะ: LED สีเขียวแสดงการทำงาน และ LED สีเหลืองแสดงสถานะการสวิตช์

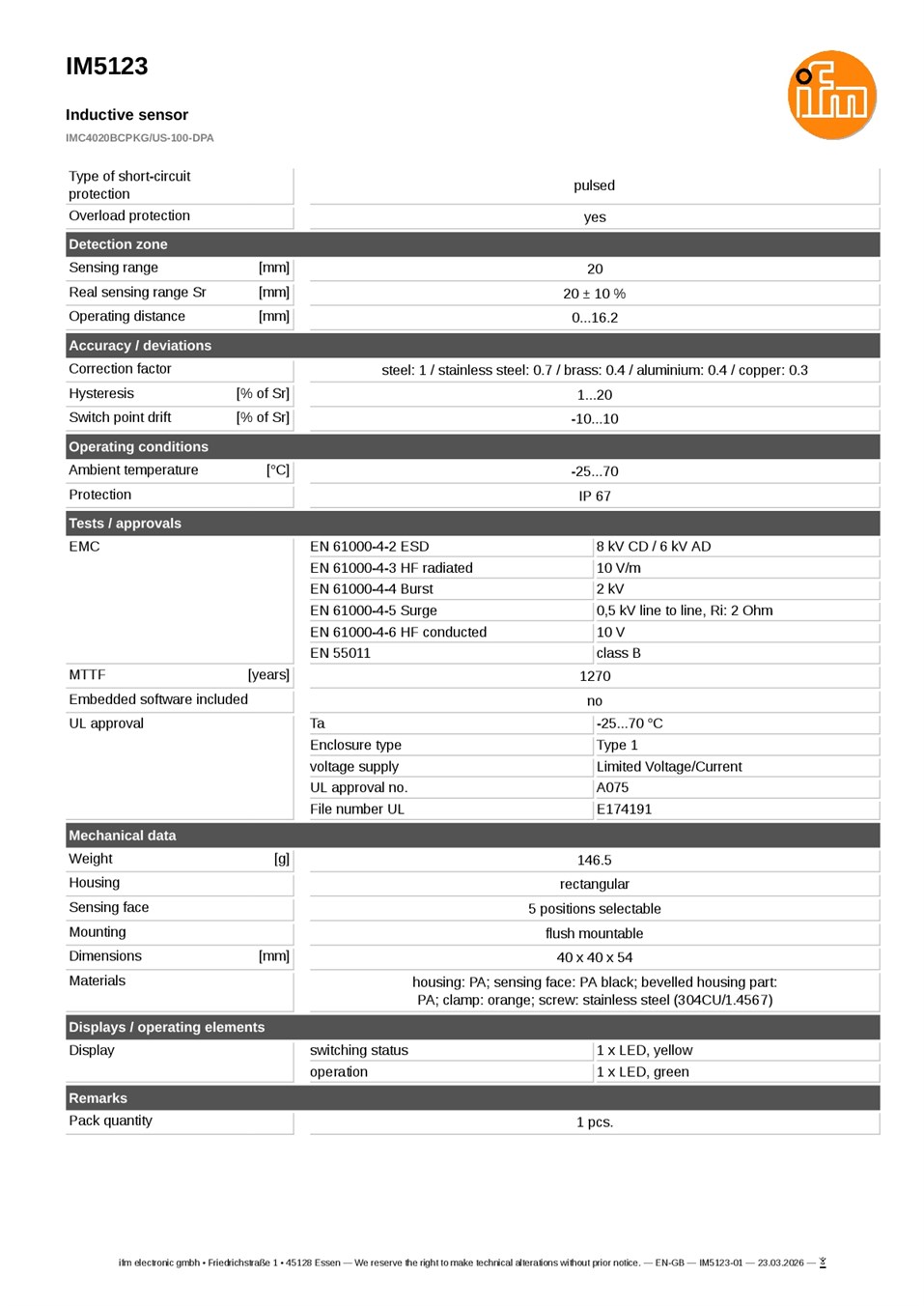

ย่านการตรวจจับ

เซนเซอร์ IM5123 มีระยะตรวจจับมาตรฐาน 20 มม. ระยะตรวจจับจริง (Sr) เท่ากับ 20 ± 10% และระยะใช้งาน 0...16.2 มม.

ค่าตัวประกอบการแก้ไขระยะตรวจจับ (Correction Factor) แตกต่างกันตามชนิดโลหะเป้าหมาย ได้แก่ เหล็ก 1, สเตนเลส 0.7, ทองเหลือง 0.4, อะลูมิเนียม 0.4 และทองแดง 0.3 จึงควรพิจารณาชนิดของชิ้นงานประกอบการกำหนดระยะติดตั้ง

ขนาดและการติดตั้ง

• รูปทรงตัวเรือน: สี่เหลี่ยม (Rectangular Housing)
• ขนาดตัวเรือน: 40 x 40 x 54 mm
• วัสดุตัวเรือน: PA (Polyamide)
• รูปแบบการติดตั้ง: Flush Mountable
• ตำแหน่งหน้าตรวจจับ: เลือกได้ 5 ตำแหน่ง
• หัวเชื่อมต่อ: M12, A-coded

รูปแบบเอาต์พุต PNP Complementary

IM5123 รองรับเอาต์พุตแบบ PNP Complementary โดยมีสัญญาณ Normally Open (NO) และ Normally Closed (NC) ทำงานในสถานะตรงข้ามกัน สามารถนำสัญญาณทั้งสองไปใช้กับระบบควบคุมที่รองรับได้ โดยต้องตรวจสอบผังการเชื่อมต่อและการจัดขั้วจาก Datasheet ของรุ่น IM5123 ก่อนใช้งาน

ตัวอย่างการใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในเครื่องจักรอุตสาหกรรม
• ตรวจสอบการมีอยู่ของชิ้นงานโลหะบนระบบสายพานลำเลียง
• ตรวจจับตำแหน่งกลไกหรือชิ้นส่วนโลหะที่เคลื่อนที่ในระบบอัตโนมัติ
• ส่งสัญญาณสถานะแบบ PNP Complementary ไปยัง PLC หรือระบบควบคุม
• ประยุกต์ใช้กับงานที่ต้องการปรับตำแหน่งหน้าตรวจจับให้เหมาะสมกับพื้นที่ติดตั้ง

ข้อควรพิจารณาในการใช้งาน

• เป็นเซนเซอร์ PNP Complementary ไม่ใช่ PNP NO แบบเอาต์พุตเดียว
• ระยะตรวจจับจริงอาจเปลี่ยนแปลงตามชนิดโลหะเป้าหมายและสภาพการติดตั้ง
• ควรใช้ระยะใช้งาน 0...16.2 mm ประกอบการออกแบบตำแหน่งตรวจจับ
• รองรับการติดตั้งแบบ Flush Mountable โดยต้องติดตั้งตามข้อกำหนดของผู้ผลิต
• ต้องเลือกสาย M12 แบบ A-coded ให้ตรงกับรูปแบบขั้วและตรวจสอบ Wiring Diagram ของ IM5123 ก่อนเชื่อมต่อ
• รุ่น IM5123 ไม่มีคุณสมบัติ Correction Factor K=1 ตามข้อมูลรุ่น IM5132 จึงไม่ควรใช้ข้อมูลทางเทคนิคของสองรุ่นแทนกัน
