IGT213 \ 电感式传感器 \ 测量范围 12 毫米 \ PNP/NPN 常开 \ M18 \ 电缆 PVC 10 米

รายละเอียด IGT213 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 12 มม. PNP/NPN NO สาย PVC 10 เมตร

ifm IGT213 (IGKC012-ASKG/M/V4A/10M/WH) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 12 มม. รองรับการเชื่อมต่อ DC แบบ 3 สาย PNP หรือแบบ 2 สาย PNP/NPN โดยทำงานแบบ Normally Open (NO) ใช้แรงดันไฟฟ้า 10–30VDC ตัวเรือนผลิตจาก Stainless Steel 316L พร้อมหน้าตรวจจับ PEEK และสาย PVC ยาว 10 เมตร เหมาะสำหรับเครื่องจักรในอุตสาหกรรมอาหาร พื้นที่ที่มีความชื้นสูง และกระบวนการผลิตที่มีการทำความสะอาดเป็นประจำ

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 12 มม.
• รองรับการเชื่อมต่อ DC แบบ 3 สาย PNP หรือ DC แบบ 2 สาย PNP/NPN
• ฟังก์ชันเอาต์พุต Normally Open (NO)
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนผลิตจาก Stainless Steel 316L (1.4404)
• หน้าตรวจจับผลิตจากวัสดุ PEEK
• เหมาะสำหรับอุตสาหกรรมอาหารและพื้นที่ที่มีการทำความสะอาดเป็นประจำ
• ตัวเรือนเกลียว M18 x 1 ความยาว 81 มม.
• ติดตั้งแบบ Non-Flush Mounting
• รองรับแรงดันไฟฟ้า 10–30VDC
• สาย PVC ยาว 10 เมตร แบบ 3 แกน
• ความถี่การสวิตช์ 300Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• มีไฟ LED สีเหลือง 4 ตำแหน่งแสดงสถานะการสวิตช์
• มีไฟ LED สีแดงช่วยปรับตำแหน่งตรวจจับ (Optical Setting Aid)
• รองรับอุณหภูมิใช้งาน 0 ถึง 100°C
• ระดับการป้องกัน IP68 และ IP69K ตามเงื่อนไขการทดสอบของผู้ผลิต
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

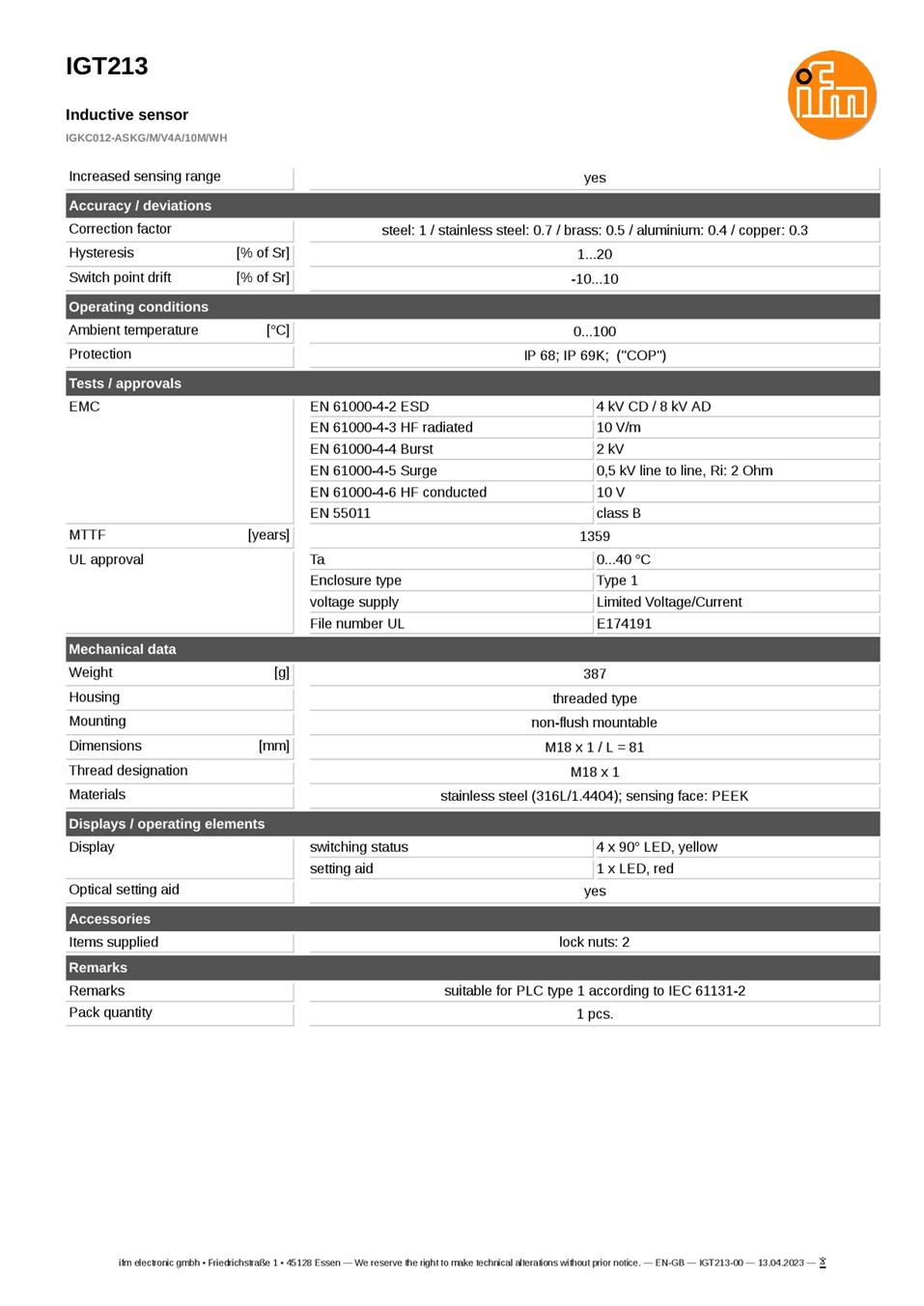

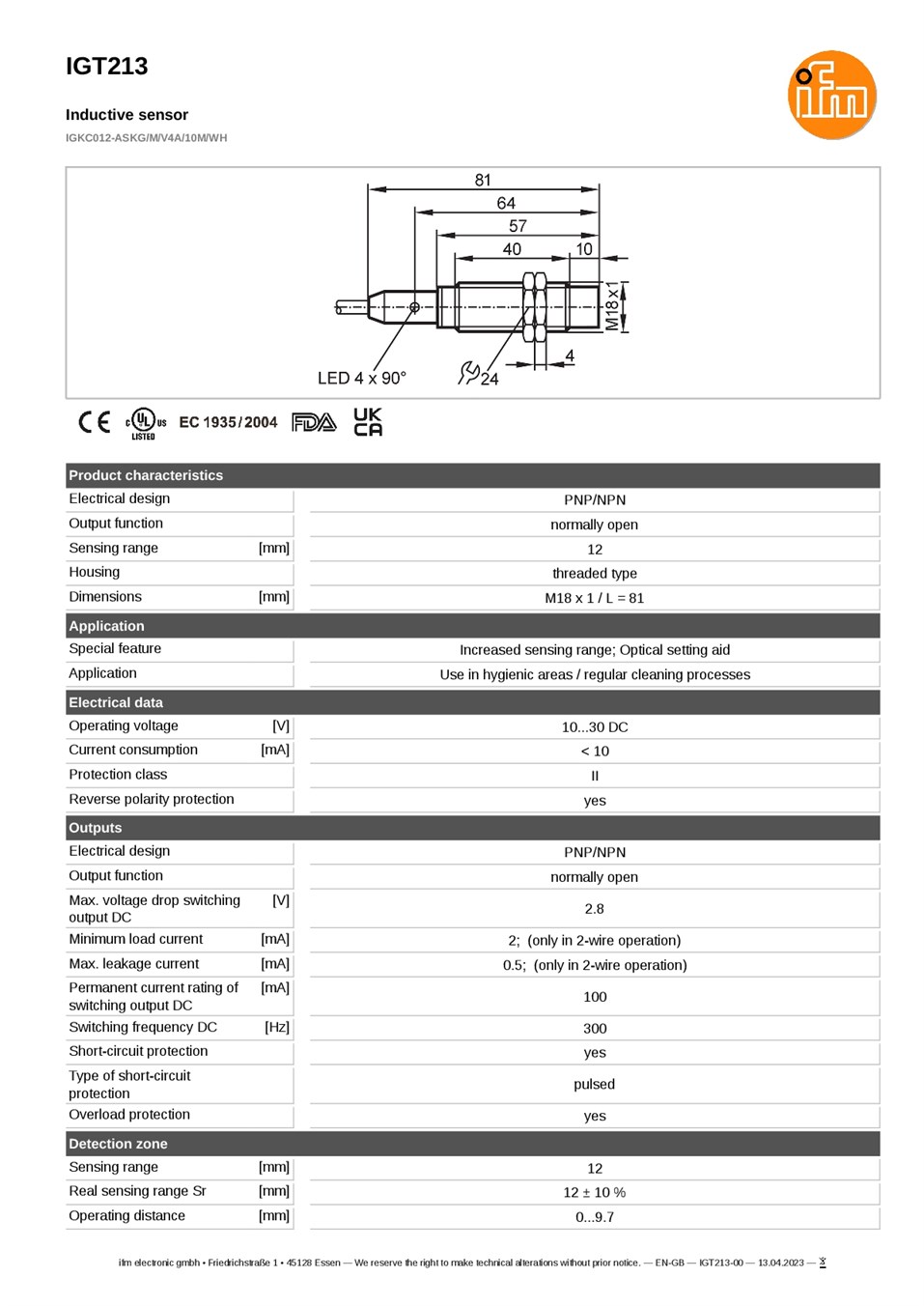

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGT213
• รหัสผลิตภัณฑ์: IGKC012-ASKG/M/V4A/10M/WH
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 12 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 12 ±10%
• ระยะใช้งาน (Operating Distance): 0–9.7 มม.
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 3-Wire PNP / DC 2-Wire PNP/NPN
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: น้อยกว่า 10mA
• กระแสโหลดขั้นต่ำ: 2mA (เฉพาะการต่อแบบ 2 สาย)
• กระแสรั่วไหลสูงสุด: 0.5mA (เฉพาะการต่อแบบ 2 สาย)
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.8V
• ความถี่การสวิตช์: 300Hz
• ระยะตรวจจับเพิ่มขึ้น: Yes (Increased Sensing Range)
• ขนาดตัวเรือน: M18 x 1 / ยาว 81 มม.
• การติดตั้ง: Non-Flush Mountable
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าตรวจจับ: PEEK
• การเชื่อมต่อ: สาย PVC ยาว 10 เมตร แบบ 3 x 0.34 mm²
• เส้นผ่านศูนย์กลางสาย: 4.9 มม.
• สีสายไฟ: BN (น้ำตาล), BU (น้ำเงิน), BK (ดำ)
• การต่อแบบ 3 สาย PNP: BN = L+, BU = L-, BK = Switching Output
• การต่อแบบ 2 สาย: BN และ BK ตามแผนผังการเชื่อมต่อของผู้ผลิต
• อุณหภูมิใช้งาน: 0 ถึง 100°C
• ระดับการป้องกัน: IP68, IP69K (COP)
• Correction Factor สำหรับ Steel: 1
• Correction Factor สำหรับ Stainless Steel: 0.7
• Correction Factor สำหรับ Brass: 0.5
• Correction Factor สำหรับ Aluminium: 0.4
• Correction Factor สำหรับ Copper: 0.3
• Hysteresis: 1–20% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10% ของระยะตรวจจับจริง
• ระดับการป้องกันทางไฟฟ้า: Protection Class II
• น้ำหนัก: ประมาณ 387 กรัม
• การแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง และ LED สีแดงสำหรับช่วยตั้งตำแหน่ง
• การรับรอง: CE, cULus Listed, UKCA, EC 1935/2004 และ FDA ตามข้อมูลผู้ผลิต
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรมอาหาร
• เครื่องจักรผลิต แปรรูป และบรรจุภัณฑ์อาหาร
• ตรวจสอบตำแหน่งชิ้นส่วนโลหะในระบบสายพานลำเลียง
• ระบบเครื่องจักรที่มีการล้างทำความสะอาดเป็นประจำ
• เครื่องจักรในพื้นที่ที่มีความชื้นสูง
• ระบบตรวจจับตำแหน่งที่ต้องการสายเชื่อมต่อยาว 10 เมตร
• ระบบควบคุมอัตโนมัติที่ต้องการเอาต์พุตแบบ Normally Open พร้อมการต่อแบบ 2 สายหรือ 3 สาย

ข้อควรทราบ

IGT213 รองรับการเชื่อมต่อ DC แบบ 3 สาย PNP และแบบ 2 สาย PNP/NPN โดยทำงานแบบ Normally Open (NO) ไม่ใช่เซนเซอร์ที่สามารถเลือก Normally Open หรือ Normally Closed ได้ รุ่นนี้ใช้สาย PVC ยาว 10 เมตร ไม่ใช่สาย PUR และไม่มีขั้วต่อ M12 จึงควรตรวจสอบรูปแบบการเชื่อมต่อก่อนติดตั้ง

สำหรับการต่อแบบ 3 สาย PNP ให้ใช้สีน้ำตาล (BN) เป็นไฟบวก สีน้ำเงิน (BU) เป็นไฟลบ และสีดำ (BK) เป็นเอาต์พุตสวิตชิ่ง ส่วนการต่อแบบ 2 สายให้ปฏิบัติตามแผนผังของผู้ผลิต โดยคำนึงถึงกระแสโหลดขั้นต่ำ 2mA กระแสรั่วไหลสูงสุด 0.5mA และแรงดันตกคร่อมเอาต์พุตสูงสุด 2.8V

รุ่นนี้ต้องติดตั้งแบบ Non-Flush Mounting โดยเว้นระยะจากโลหะรอบหัวตรวจจับตามข้อกำหนดของผู้ผลิต ระยะตรวจจับ 12 มม. เป็นค่าพิกัดสำหรับเหล็ก และอาจลดลงเมื่อใช้กับโลหะชนิดอื่นตาม Correction Factor

สำหรับงานอุตสาหกรรมอาหารและกระบวนการล้างทำความสะอาด ควรตรวจสอบความเข้ากันได้ของวัสดุเซนเซอร์และสาย PVC กับสารทำความสะอาด อุณหภูมิ และลักษณะการใช้งานจริง แม้เซนเซอร์จะมีระดับการป้องกัน IP68 และ IP69K ก็ตาม
