IGT202 \ 电感式传感器 \ 测量范围 12 毫米 \ PNP/NPN 常开 \ M18 \ 接口 M12

รายละเอียด IGT202 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 12 มม. สำหรับอุตสาหกรรมอาหาร

ifm IGT202 (IGKC012-ASKG/M/V4A/US-104-DRS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 12 มม. ทำงานแบบ Normally Open (NO) รองรับการเชื่อมต่อแบบ 3 สาย PNP หรือ 2 สาย PNP/NPN ตัวเรือนสเตนเลส 316L เกลียว M18 พร้อมหน้าตรวจจับ PEEK และขั้วต่อ M12 ออกแบบสำหรับพื้นที่เปียกชื้นและบริเวณที่ต้องล้างทำความสะอาดเป็นประจำ รองรับอุณหภูมิสูงสุด 100°C และระดับการป้องกัน IP68/IP69K เหมาะสำหรับเครื่องจักรอุตสาหกรรมอาหาร เครื่องดื่ม และระบบอัตโนมัติอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 12 มม.
• เอาต์พุต Normally Open (NO)
• รองรับการต่อแบบ 3-Wire DC PNP หรือ 2-Wire DC PNP/NPN
• ระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือน Stainless Steel 316L เกลียว M18 x 1
• หน้าตรวจจับผลิตจาก PEEK เหมาะสำหรับพื้นที่ที่ต้องล้างทำความสะอาดเป็นประจำ
• ติดตั้งแบบ Non-Flush Mounting
• รองรับแรงดันไฟฟ้า 10–30VDC
• ขั้วต่อ M12 พร้อมหน้าสัมผัสชุบทอง
• มีไฟ LED สีเหลือง 4 ตำแหน่งแสดงสถานะสวิตชิ่ง และไฟ LED สีแดงช่วยปรับตำแหน่งการติดตั้ง
• ความถี่การสวิตช์ 300Hz
• รองรับอุณหภูมิใช้งาน 0 ถึง 100°C
• ระดับการป้องกัน IP68 และ IP69K
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

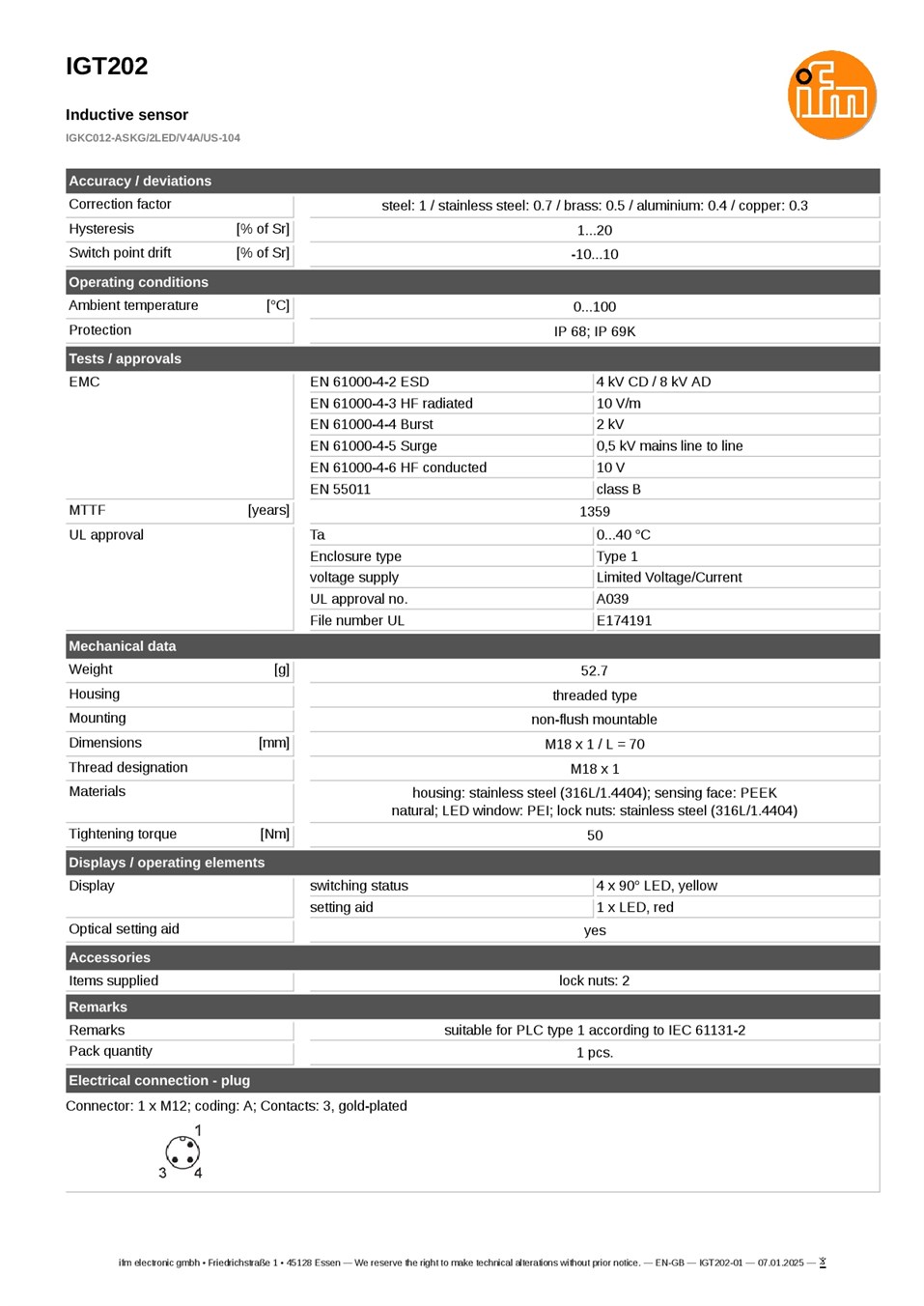

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGT202
• รหัสผลิตภัณฑ์: IGKC012-ASKG/M/V4A/US-104-DRS
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 12 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 12 ±10%
• ระยะใช้งาน (Operating Distance): 0–9.7 มม.
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• รูปแบบการเชื่อมต่อ: 3-Wire DC PNP / 2-Wire DC PNP/NPN
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: 12mA ที่ 24VDC
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• กระแสโหลดขั้นต่ำ: 2mA เฉพาะการต่อแบบ 2 สาย
• กระแสรั่วไหลสูงสุด: 0.5mA เฉพาะการต่อแบบ 2 สาย
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.8V
• ความถี่การสวิตช์: 300Hz

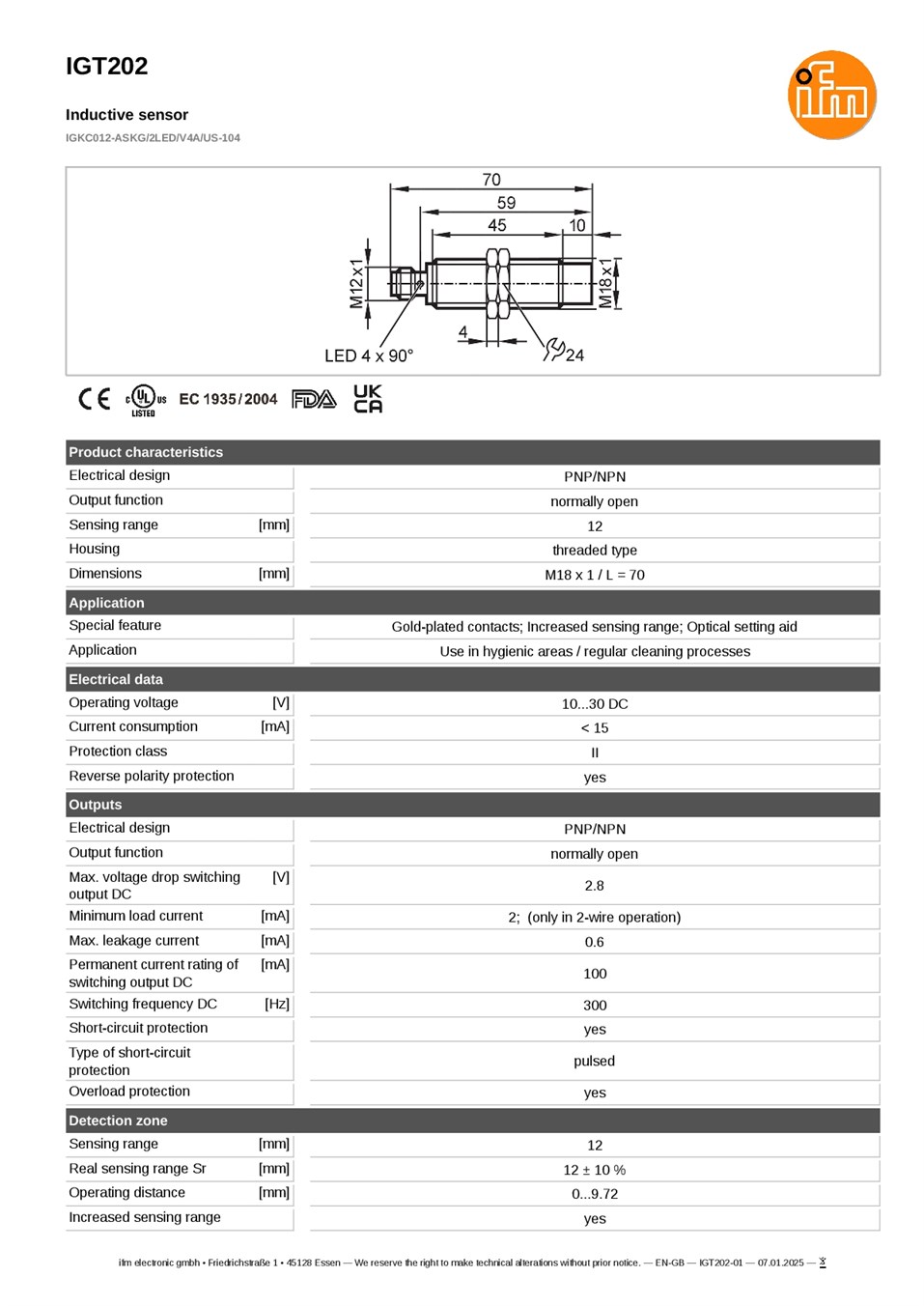

• ขนาดตัวเรือน: M18 x 1 / ยาว 70 มม.
• การติดตั้ง: Non-Flush Mountable
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าตรวจจับ: PEEK
• การเชื่อมต่อ: M12 Connector พร้อมหน้าสัมผัสชุบทอง
• อุณหภูมิใช้งาน: 0 ถึง 100°C
• ระดับการป้องกัน: IP68, IP69K
• Correction Factor: Steel 1, Stainless Steel 0.7, Brass 0.5, Aluminium 0.4, Copper 0.3
• Hysteresis: 3–15% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10%
• ระบบแสดงสถานะ: LED สีเหลืองแสดงการสวิตช์ และ LED สีแดงช่วยตั้งตำแหน่ง
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในสายการผลิตอาหารและเครื่องดื่ม
• ตรวจสอบการมีอยู่ของชิ้นงานโลหะบนสายพานลำเลียง
• เครื่องจักรในพื้นที่ที่ต้องล้างทำความสะอาดเป็นประจำ
• ตรวจจับตำแหน่งชิ้นส่วนเครื่องจักรในสภาพแวดล้อมเปียกชื้น
• ระบบควบคุมอัตโนมัติที่ต้องการการต่อแบบ 2 สายหรือ 3 สาย

ข้อควรทราบ

IGT202 เป็นเซนเซอร์ Normally Open (NO) แบบ Non-Flush Mounting ต้องเว้นระยะจากโลหะรอบหัวตรวจจับตามคู่มือ โดยการต่อแบบ 3 สายใช้เอาต์พุต PNP ส่วนการต่อแบบ 2 สายรองรับ PNP/NPN ตามแผนผังผู้ผลิต ควรตรวจสอบการต่อขั้ว M12 ให้เหมาะสมกับอินพุต PLC โดยเฉพาะกระแสโหลดขั้นต่ำ 2mA และกระแสรั่วไหลสูงสุด 0.5mA ในโหมด 2 สาย ระยะตรวจจับ 12 มม. เป็นค่าพิกัดสำหรับเหล็ก ซึ่งอาจลดลงเมื่อใช้กับโลหะชนิดอื่น และควรตรวจสอบความเข้ากันได้กับสารเคมีที่ใช้ล้างทำความสะอาดก่อนใช้งาน
