IGR206 \ 电感式传感器 \ 测量范围 6 毫米 \ PNP/NPN 常开 \ M18 \ 电缆 PVC 0.3 米+M12 接头

รายละเอียด IGR206 Inductive Full-Metal Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 6 มม. สำหรับงานเชื่อม

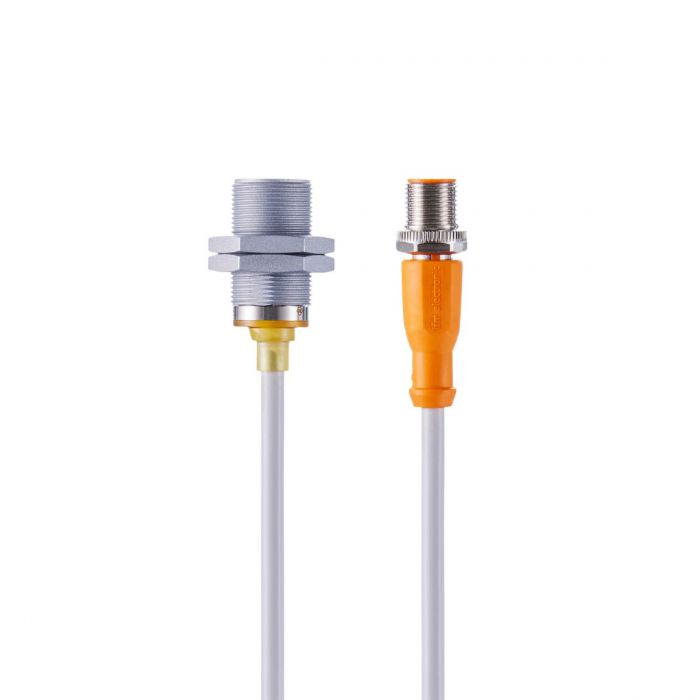

ifm IGR206 (IGB2006BARKG/AM/SC/0,3M/US/2LE) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ชนิด Full-Metal ระยะตรวจจับ 6 มม. รองรับการต่อแบบ PNP/NPN Normally Open (NO) ด้วยระบบ DC แบบ 2 สาย ตัวเรือนและหน้าตรวจจับผลิตจาก Stainless Steel 316L พร้อมสารเคลือบป้องกันสะเก็ดเชื่อม (Anti-Spatter Coating) เชื่อมต่อด้วยสาย PVC ยาว 0.3 เมตร พร้อมขั้วต่อ M12 เหมาะสำหรับเครื่องจักรงานเชื่อมและระบบอัตโนมัติที่ต้องการความทนทานต่อสภาพแวดล้อมการทำงาน

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 6 มม.
• เอาต์พุต PNP/NPN Normally Open (NO)
• ระบบเซนเซอร์ DC แบบ 2 สาย (2-Wire Sensor)
• โครงสร้าง Full-Metal ตัวเรือนและหน้าตรวจจับผลิตจาก Stainless Steel 316L
• เคลือบสารป้องกันสะเก็ดเชื่อม (Anti-Spatter Coating)
• เหมาะสำหรับเครื่องจักรงานเชื่อมและบริเวณที่มีแรงสั่นสะเทือน
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนเกลียว M18 x 1 ความยาว 35 มม.
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–30VDC
• สาย PVC ยาว 0.3 เมตร พร้อมขั้วต่อ M12
• ขั้วต่อพร้อมหน้าสัมผัสชุบทอง
• ความถี่การสวิตช์ 50Hz
• มีไฟ LED สีเขียวแสดงสถานะสวิตชิ่ง และไฟ LED สีแดงช่วยปรับตำแหน่งติดตั้ง
• หน้าตรวจจับรองรับแรงดันสูงสุด 20 Bar ตามเงื่อนไขผู้ผลิต
• รองรับอุณหภูมิใช้งาน -40 ถึง 85°C
• ระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

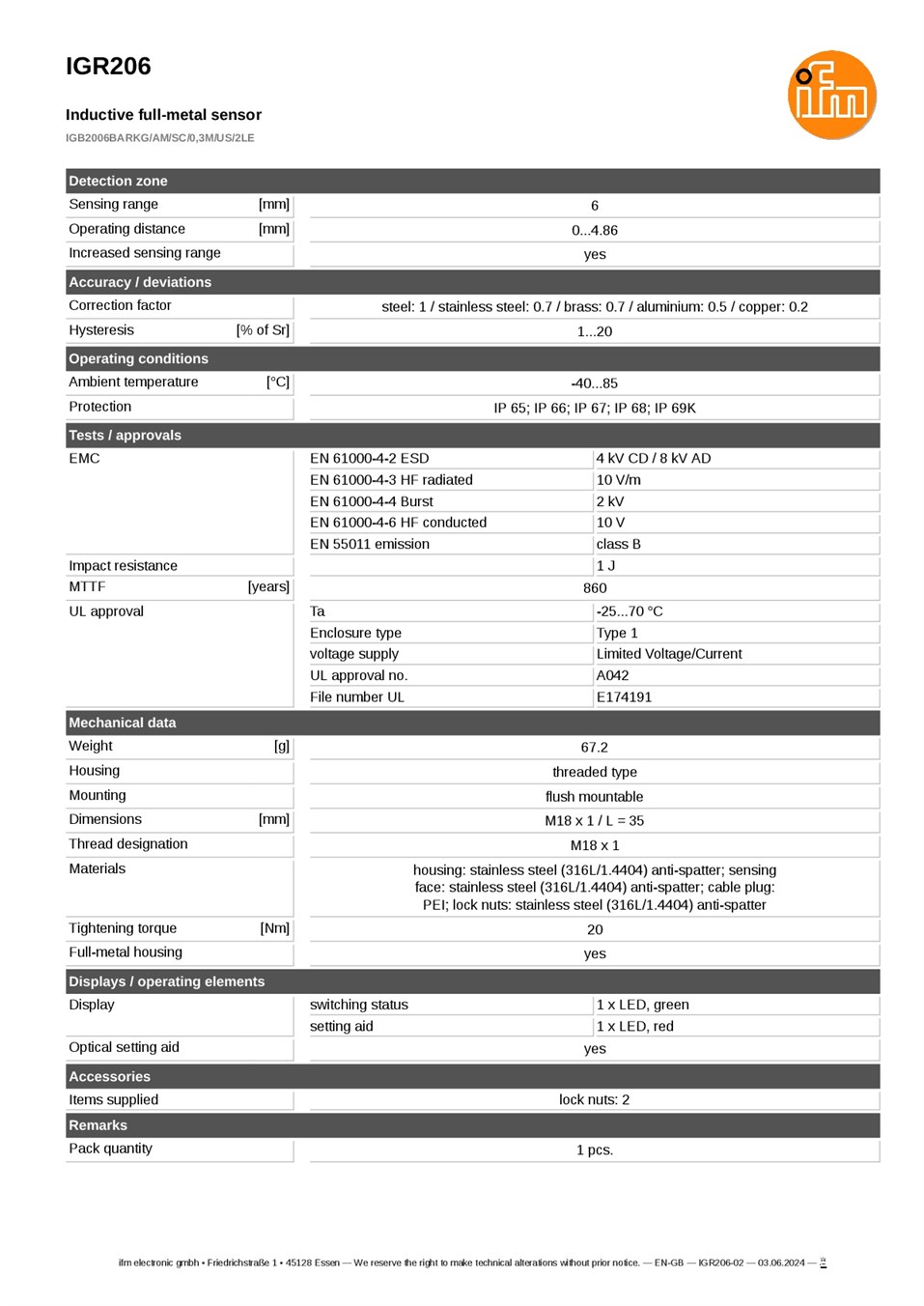

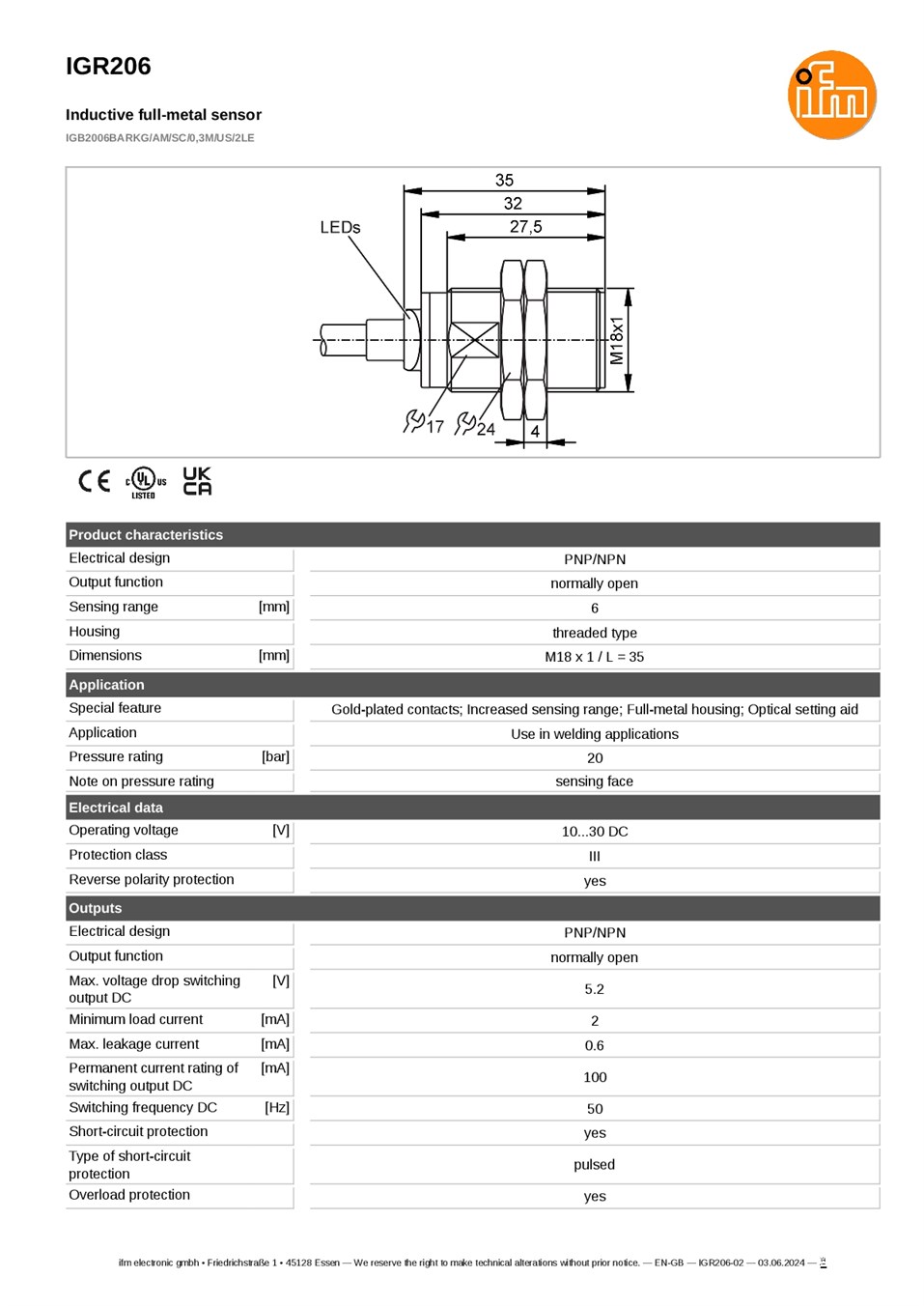

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGR206
• รหัสผลิตภัณฑ์: IGB2006BARKG/AM/SC/0,3M/US/2LE
• ประเภท: Inductive Full-Metal Sensor
• ระยะตรวจจับ (Sensing Range): 6 มม.
• ระยะใช้งาน (Operating Distance): 0–4.86 มม.
• เอาต์พุต: PNP/NPN Normally Open (NO)
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 2-Wire
• แรงดันไฟฟ้า: 10–30VDC
• กระแสโหลดขั้นต่ำ: 2mA
• กระแสโหลดสูงสุด: 100mA
• กระแสรั่วไหลสูงสุด: 0.6mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 5.2V
• ความถี่การสวิตช์: 50Hz
• ขนาดตัวเรือน: M18 x 1 / ยาว 35 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404) เคลือบ Anti-Spatter
• วัสดุหน้าตรวจจับ: Stainless Steel 316L (1.4404) เคลือบ Anti-Spatter
• วัสดุส่วนคอนเน็กเตอร์: PEI
• การเชื่อมต่อ: สาย PVC ยาว 0.3 เมตร พร้อมขั้วต่อ M12 และหน้าสัมผัสชุบทอง
• ความทนแรงดันที่หน้าตรวจจับ: 20 Bar
• อุณหภูมิใช้งาน: -40 ถึง 85°C
• ระดับการป้องกัน: IP65, IP66, IP67, IP68, IP69K
• Correction Factor: Steel 1, Stainless Steel 0.7, Brass 0.7, Aluminium 0.5, Copper 0.2
• Hysteresis: 1–20% ของระยะตรวจจับจริง
• ความทนแรงกระแทก: 1 J
• แรงบิดขันติดตั้งสูงสุด: 20 Nm
• ระบบแสดงสถานะ: LED สีเขียวแสดงสถานะสวิตชิ่ง และ LED สีแดงช่วยตั้งตำแหน่ง
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องเชื่อมอัตโนมัติ
• ระบบ Welding Robot และ Welding Automation
• ตรวจจับชิ้นส่วนโลหะในสายการผลิตยานยนต์
• เครื่องจักรที่มีสะเก็ดเชื่อม แรงกระแทก และแรงสั่นสะเทือน
• งานติดตั้งที่ต้องการเซนเซอร์ Full-Metal พร้อมสายสั้นและขั้วต่อ M12

ข้อควรทราบ

IGR206 เป็นเซนเซอร์ DC แบบ 2 สาย PNP/NPN Normally Open (NO) ไม่ใช่เซนเซอร์ PNP แบบ 3 สาย โดยเชื่อมต่อด้วยสาย PVC ยาว 0.3 เมตร พร้อมขั้วต่อ M12 ควรตรวจสอบแผนผังการต่อสายให้ตรงกับระบบ PLC และคำนึงถึงกระแสโหลดขั้นต่ำ 2mA กระแสรั่วไหลสูงสุด 0.6mA และแรงดันตกคร่อมเอาต์พุตสูงสุด 5.2V แม้เซนเซอร์จะมีสารเคลือบป้องกันสะเก็ดเชื่อม แต่ควรติดตั้งให้ไม่เกินพิกัดอุณหภูมิและแรงกระแทกของผู้ผลิต
