IGC222 \ 电感式传感器 \ 范围 8 毫米 \ PNP/NPN 常开/常闭 \ M18 \ 接口 M12

รายละเอียด IGC222 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 8 มม. PNP/NPN เลือก NO/NC ได้

ifm IGC222 (IGK2008BFRKG/M/2LED/US-104-IRF) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 8 มม. รองรับเอาต์พุต PNP/NPN พร้อมฟังก์ชัน Normally Open (NO) และ Normally Closed (NC) ที่สามารถเลือกได้ ใช้แรงดันไฟฟ้า 10–36VDC ตัวเรือนทองเหลืองเคลือบ White Bronze เกลียว M18 พร้อมขั้วต่อ M12 หน้าสัมผัสชุบทอง เหมาะสำหรับเครื่องมือกลและระบบอัตโนมัติที่มีน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็น พร้อมไฟ LED ช่วยแสดงสถานะและปรับตำแหน่งติดตั้ง

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 8 มม.
• รองรับเอาต์พุต PNP/NPN
• เลือกฟังก์ชัน Normally Open (NO) หรือ Normally Closed (NC) ได้
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนเกลียว M18 x 1 ความยาว 70 มม.
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–36VDC ตาม Datasheet รหัสเดิม
• ขั้วต่อ M12 A-coded พร้อมหน้าสัมผัสชุบทอง
• ความถี่การสวิตช์ 400Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าตรวจจับผลิตจาก LCP
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง
• มีไฟ LED สีแดงสำหรับช่วยปรับตำแหน่งติดตั้ง (Optical Setting Aid)
• เหมาะสำหรับเครื่องมือกลและสภาพแวดล้อมที่มีน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็น
• รองรับอุณหภูมิใช้งาน -25 ถึง 70°C
• ระดับการป้องกัน IP68 สำหรับน้ำยาหล่อเย็นตามเงื่อนไขผู้ผลิต
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGC222
• รหัสผลิตภัณฑ์ตาม SCMA: IGK2008BFRKG/M/2LED/US-104-IRF
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 8 มม.
• ระยะใช้งาน (Operating Distance): 0–6.48 มม.
• รูปแบบเอาต์พุต: PNP/NPN
• ฟังก์ชันเอาต์พุต: Normally Open / Normally Closed เลือกได้
• แรงดันไฟฟ้า: 10–36VDC
• กระแสโหลดขั้นต่ำ: 4mA
• กระแสรั่วไหลสูงสุด: 1mA
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 4.6V
• ความถี่การสวิตช์: 400Hz
• ขนาดตัวเรือน: M18 x 1 / ยาว 70 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Brass เคลือบ White Bronze
• วัสดุหน้าตรวจจับ: LCP
• การเชื่อมต่อ: M12 Connector, A-coded, หน้าสัมผัสชุบทอง
• อุณหภูมิใช้งาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP68 (Coolant)
• Correction Factor สำหรับ Steel: 1
• Correction Factor สำหรับ Stainless Steel: 0.7
• Correction Factor สำหรับ Brass: 0.5
• Correction Factor สำหรับ Aluminium: 0.4
• Correction Factor สำหรับ Copper: 0.3
• Hysteresis: 1–20% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10%
• ระดับการป้องกันทางไฟฟ้า: Protection Class II
• น้ำหนัก: ประมาณ 54 กรัม
• การแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง และ LED สีแดงสำหรับช่วยตั้งตำแหน่ง
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรม
• เครื่องมือกล CNC และเครื่องจักรแปรรูปโลหะ
• ตรวจจับชิ้นส่วนโลหะในเครื่องจักรที่ใช้น้ำมันหล่อลื่น
• ระบบเครื่องจักรที่มีน้ำยาหล่อเย็นในกระบวนการผลิต
• ตรวจสอบตำแหน่งชิ้นงานบนสายพานลำเลียง
• ระบบอัตโนมัติที่ต้องการเลือกฟังก์ชัน NO หรือ NC
• งานติดตั้งเซนเซอร์ที่ต้องการไฟ LED ช่วยปรับตำแหน่งตรวจจับ

ข้อควรทราบ

IGC222 รองรับเอาต์พุต PNP/NPN และสามารถเลือกฟังก์ชัน Normally Open (NO) หรือ Normally Closed (NC) ได้ โดยไม่ควรเข้าใจว่าเป็นเซนเซอร์ PNP NO แบบ 3 สายทั่วไป การเชื่อมต่อใช้ขั้วต่อ M12 และควรตรวจสอบแผนผังการต่อสายกับประเภทอินพุต PLC ก่อนใช้งาน โดยเฉพาะกระแสโหลดขั้นต่ำ 4mA กระแสรั่วไหลสูงสุด 1mA และแรงดันตกคร่อมเอาต์พุตสูงสุด 4.6V สามารถติดตั้งแบบ Flush Mounting ได้ ระยะตรวจจับ 8 มม. เป็นค่าพิกัดสำหรับเหล็ก และอาจลดลงเมื่อใช้กับโลหะชนิดอื่นตาม Correction Factor

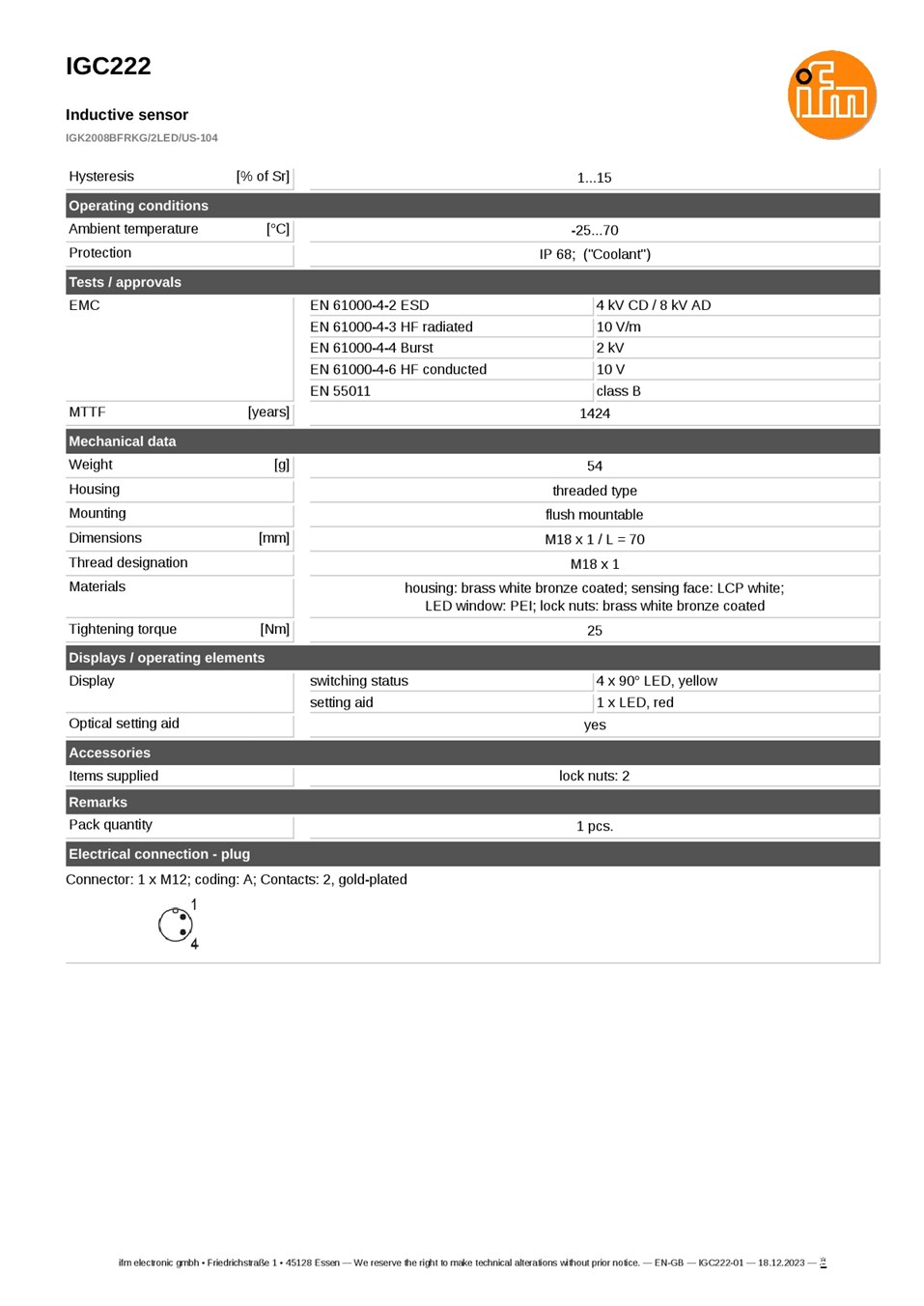

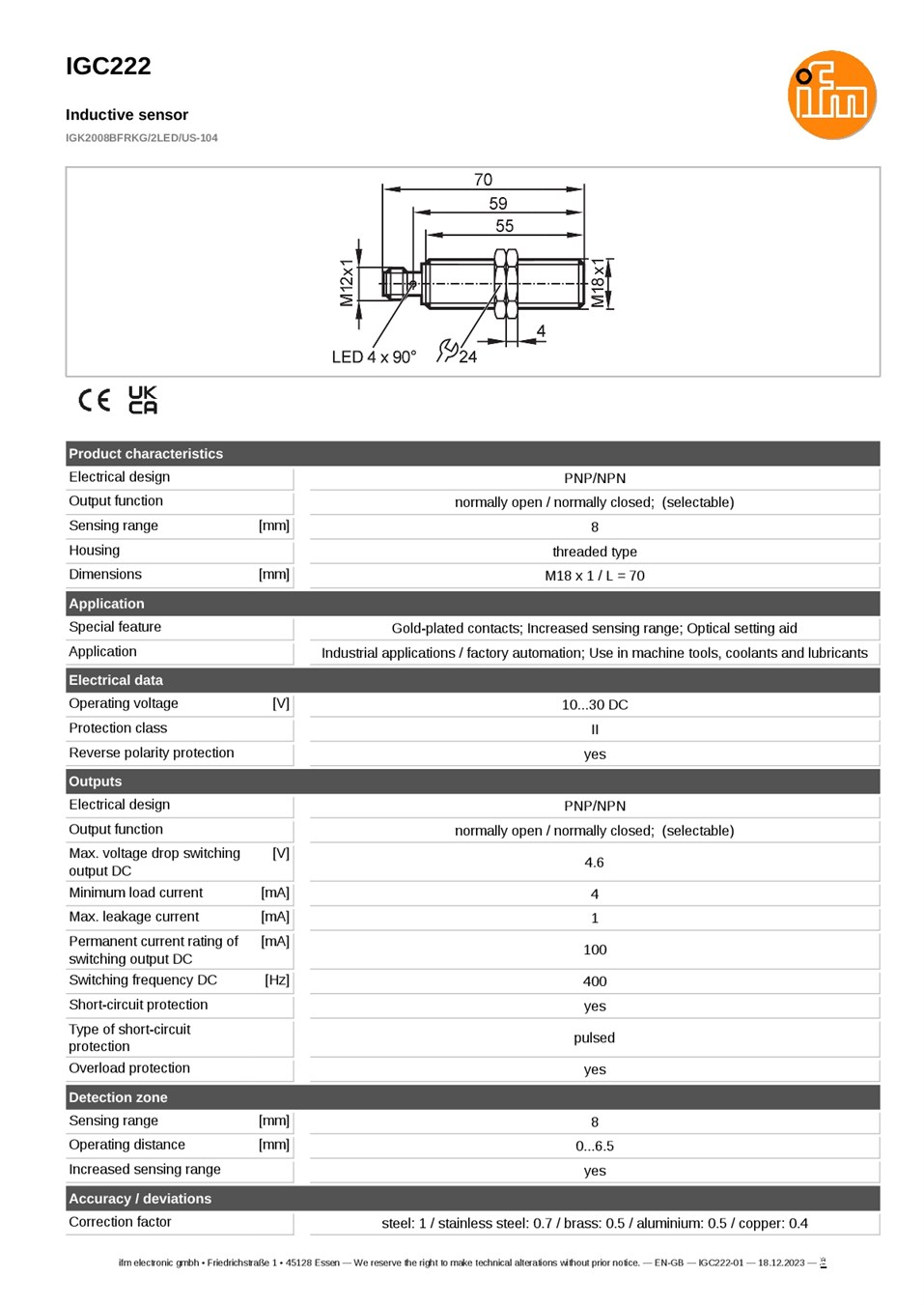

หมายเหตุเกี่ยวกับรหัสสินค้า: รหัสเดิม IGK2008BFRKG/M/2LED/US-104-IRF ตาม Datasheet IGC222-00 ระบุแรงดันไฟฟ้า 10–36VDC ขณะที่ Datasheet IGC222-01 รุ่นใหม่ รหัส IGK2008BFRKG/2LED/US-104 ระบุ 10–30VDC ข้อมูลในรายละเอียดนี้จึงยึดรหัสเดิมตามเว็บไซต์ SCMA และควรตรวจสอบฉลากสินค้าจริงก่อนใช้งาน
