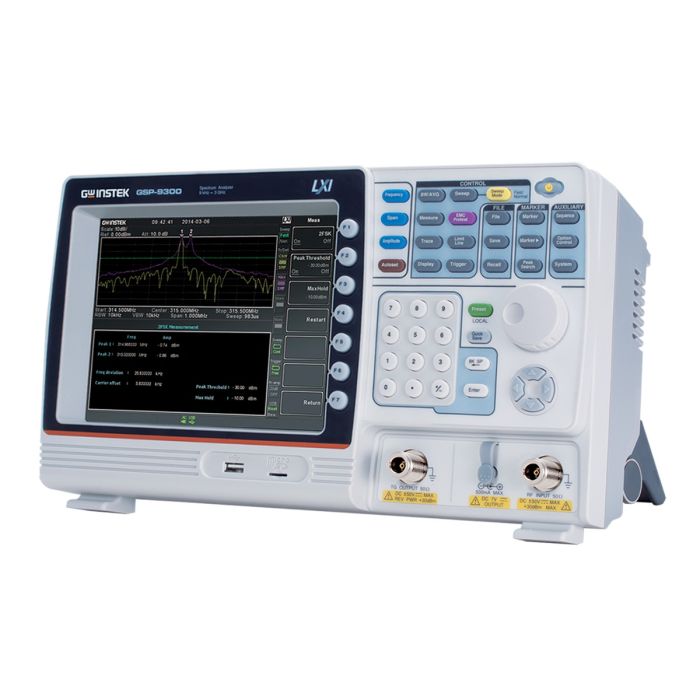

GSP-9330 SPECTRUM ANALYZER GW INSTEK

GSP-9330 Spectrum Analyzer – GW INSTEK

GW INSTEK GSP-9330 เป็นเครื่องวิเคราะห์สเปกตรัมประสิทธิภาพสูงสำหรับงานตรวจวัดและวิเคราะห์สัญญาณ RF ครอบคลุมช่วงความถี่ตั้งแต่ 9kHz ถึง 3.25GHz มี Sweep Speed สูงสุด 204µs รองรับการวิเคราะห์สัญญาณ Modulation และมีฟังก์ชัน EMC Pretest สำหรับช่วยตรวจสอบปัญหา EMI ในขั้นตอนการออกแบบและพัฒนาผลิตภัณฑ์

จุดเด่น

• Frequency Range: 9kHz–3.25GHz
• Resolution Bandwidth (RBW): 1Hz–1MHz
• Fastest Sweep Time: 204µs
• Frequency Stability: 0.025ppm
• Aging Rate: 1ppm
• Sensitivity: -149dBm/Hz Typical @ PreAmp On
• Built-in Preamplifier
• Built-in 50dB Attenuator
• มี Sequence Function
• รองรับ EMC Pretest
• รองรับ Quasi-Peak / Average EMI Detection
• รองรับ AM / FM / ASK / FSK Demodulation & Analysis
• รองรับ 2FSK Analysis
• รองรับ Spectrum / Topographic / Spectrogram Display
• รองรับ Split-Window Display

ช่วงความถี่และ Bandwidth

• Frequency Range: 9kHz–3.25GHz
• RBW: 1Hz–1MHz (3dB)
• EMI Filter (6dB): 200Hz / 9kHz / 120kHz / 1MHz
• Video Bandwidth: 1Hz–1MHz

ความเร็วและความไว

• Fastest Sweep Time: 204µs
• Sensitivity: -149dBm/Hz Typical @ PreAmp On
• Input Attenuation: 0–50dB
• Attenuation Step: 1dB

ฟังก์ชันการวัด

• P1dB Point
• Harmonic Measurement
• CHPW – Channel Power
• OCBW – Occupied Bandwidth
• ACPR – Adjacent Channel Power Ratio
• SEM – Spectrum Emission Mask
• TOI – Third Order Intercept
• CNR – Carrier to Noise Ratio
• CTB – Composite Triple Beat
• CSO – Composite Second Order
• N-dB Bandwidth
• Noise Marker
• Frequency Counter
• TDP
• Gated Sweep

Modulation Analysis

• AM Demodulation & Analysis
• FM Demodulation & Analysis
• ASK Demodulation & Analysis
• FSK Demodulation & Analysis
• 2FSK Analysis

EMC Pretest

• Built-in EMC Pretest Function
• Quasi-Peak EMI Detector
• Average EMI Detector
• รองรับการใช้งานร่วมกับ EMI Near Field Probe Set
• เหมาะสำหรับตรวจสอบปัญหา EMI ก่อนส่งทดสอบในห้อง EMC Laboratory

รูปแบบการแสดงผล

• Spectrum Display
• Topographic Display
• Spectrogram Display
• Split-Window Display

อินเทอร์เฟซ

• LAN
• USB
• RS-232
• GPIB – Optional

อุปกรณ์เสริม

• GSP-93T1 – Tracking Generator
• GSP-93G1 – GPIB Interface
• GSC-009 – Soft Carrying Case
• GRA-415 – Rack Adapter Panel

การใช้งาน

• งานวิเคราะห์สัญญาณ RF
• งานพัฒนาระบบสื่อสาร
• งานตรวจสอบ Modulation Signal
• งานตรวจสอบ EMI / EMC Pretest
• งานวิเคราะห์ Harmonic และ Noise
• งานทดสอบอุปกรณ์ Wireless และ RF
• งานวิจัยและพัฒนา R&D
• งานตรวจสอบคุณภาพและห้องปฏิบัติการ

ข้อมูลผลิตภัณฑ์

• Model: GSP-9330
• Product Type: Spectrum Analyzer
• Frequency Range: 9kHz–3.25GHz
• RBW: 1Hz–1MHz
• Fastest Sweep Time: 204µs
• Frequency Stability: 0.025ppm
• Sensitivity: -149dBm/Hz Typical @ PreAmp On
• Input Attenuation: 0–50dB
• Demodulation: AM / FM / ASK / FSK / 2FSK
• EMC Pretest: Supported
• Interface: LAN / USB / RS-232
• Optional: Tracking Generator / GPIB
• Brand: GW INSTEK
