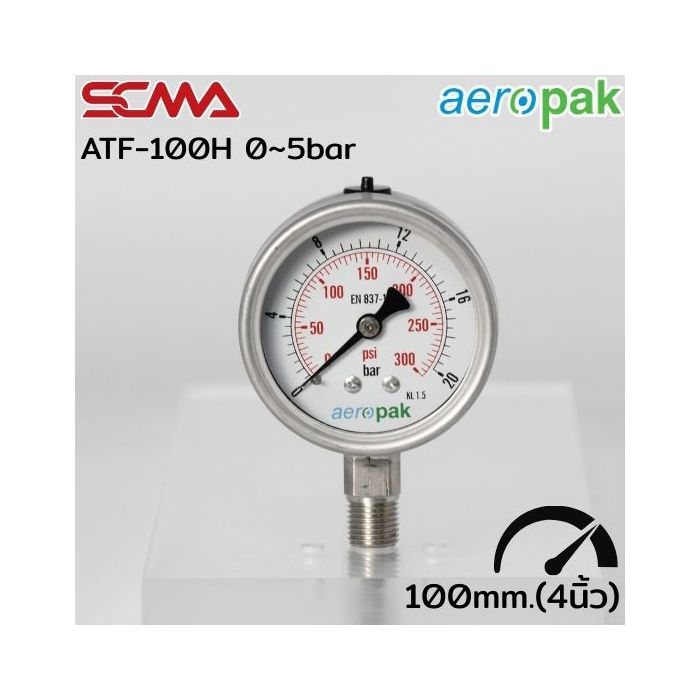

ATF-100H 压力表 0~5bar 3/8"PT SUS304 底部

ATF-100H 压力表/下螺纹（Pressure Gauge）0~5bar 3/8"PT SUS304 下部 主要组件

ATF-100H 压力表/下螺纹（Pressure Gauge）0~5bar 3/8"PT SUS304 下部 是一种无油、轴向侧出的 Pressure Gauge，便于使用和安装，适用于各种工业环境。

• Bourdon 管（波登管）：C 形或圆形金属管，在受压时会膨胀。
• 齿轮指针机构（Gear & Pointer Mechanism）：将管子的膨胀转化为指针的旋转运动。
• 外壳（Housing）：背面或侧面有轴向侧出，便于安装。
• 干式类型（Dry Type）：内部无甘油，适用于非振动环境

ATF-100H 压力表/下螺纹（Pressure Gauge）0~5bar 3/8"PT SUS304 下部 工作原理：

液体或气体（如空气、水、油等）的压力进入波登管，使波登管膨胀。随着压力的增加，管子末端移动，并通过与齿轮机构连接将直线运动转换为指针旋转。指针指向表盘上对应的压力值。

无油类型（Dry Gauge）的优点：

• 重量轻
• 适用于一般用途，振动不大的环境
• 用于压力变化不大、维护简单的系统中

应用示例：

• 空气压缩机系统（Air compressor）
• 供水系统
• 轻型液压系统，无强烈振动
• 通用工业
