รายละเอียด AL3100 ifm สวิตช์ PROFINET 6 พอร์ต พร้อมขั้วต่อผ่านไฟเลี้ยง

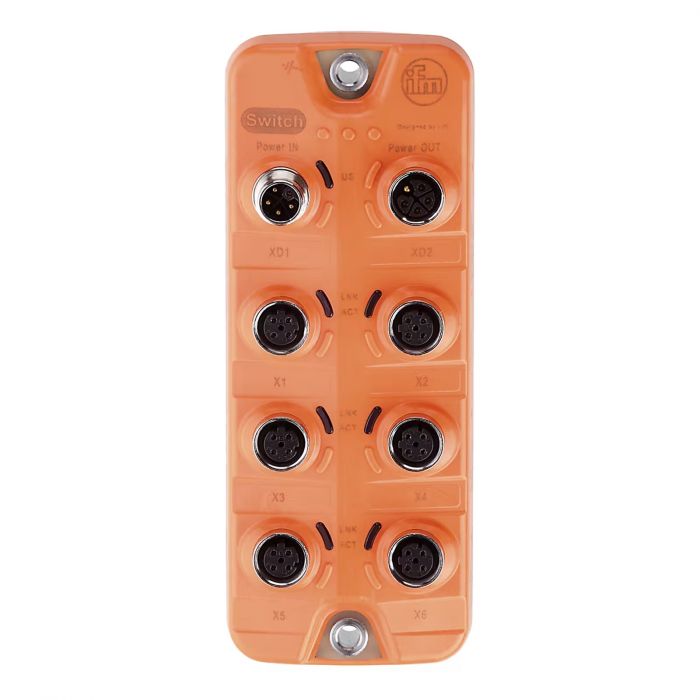

AL3100 เป็นสวิตช์แบบ Unmanaged สำหรับเครือข่าย PROFINET Conformance Class A มีพอร์ต Ethernet M12 จำนวน 6 พอร์ต และขั้วต่อไฟเลี้ยงเข้าและออกแบบ L-coded เหมาะสำหรับติดตั้งภาคสนามใกล้เครื่องจักร

คุณสมบัติเด่น

• ออกแบบสำหรับเครือข่าย PROFINET Conformance Class A
• มีพอร์ต Ethernet 6 พอร์ตพร้อมขั้วต่อ M12
• รองรับ Auto Polarity, Auto Negotiation และ Auto MDI-X
• รองรับ QoS พร้อมคิวจัดลำดับความสำคัญ 4 คิว
• มีขั้วต่อผ่านไฟเลี้ยงและป้องกันการต่อกลับขั้ว

ข้อมูลทางเทคนิค

• ประเภทอุปกรณ์: Unmanaged PROFINET Switch
• แรงดันไฟเลี้ยง: 8–32 V DC แบบ PELV
• แรงดันพิกัด: 12 หรือ 24 V DC
• กระแสไฟฟ้า: 100 mA และ 50 mA เมื่อใช้ไฟเลี้ยง 24 V
• จำนวนพอร์ต Ethernet: 6 พอร์ต
• ความเร็วเครือข่าย: 10/100 Mbit/s
• การประมวลผล: Store and Forward
• QoS: IEEE 802.1p และ IEEE 802.1Q
• ตาราง MAC Address: 2,000 รายการ
• เฟรม LLDP/PTCP ที่ระบุในสเปก: Blocking
• ขั้วต่อ Ethernet: M12 แบบ D-coded จำนวน 6 จุด
• ขั้วต่อไฟเลี้ยงเข้าและออก: M12 แบบ L-coded
• ขนาด: 152 × 59.3 × 38.4 มม.
• ระดับการป้องกัน: IP65, IP66 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเพิ่มจุดเชื่อมต่อในเครือข่าย PROFINET ที่รองรับสวิตช์ CC-A ต้องตรวจสอบข้อกำหนดโครงข่ายและพฤติกรรมการบล็อกเฟรม LLDP/PTCP ให้ตรงกับระบบ รวมถึงตรวจสอบโหลดที่ต่อผ่านไฟเลี้ยงตามคู่มือ
