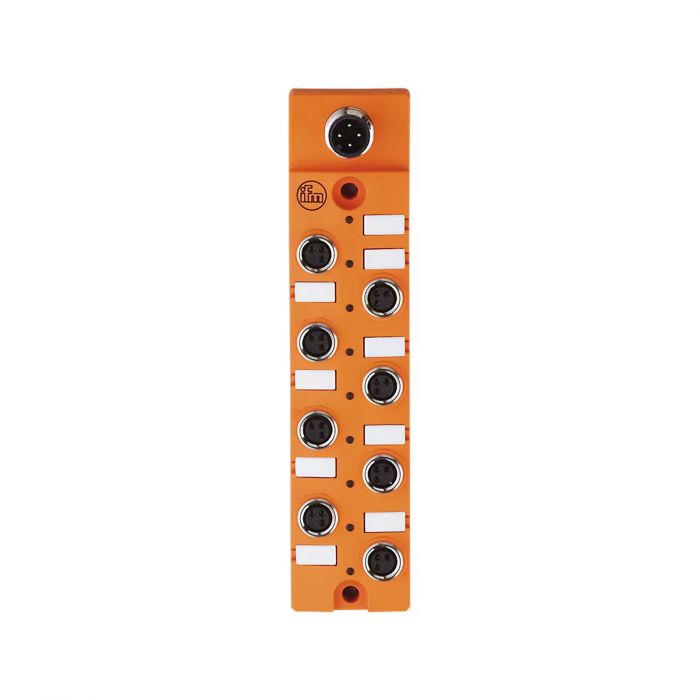

รายละเอียด AL2411 ifm โมดูลอินพุต IO-Link CompactLine 8 ช่อง พร้อมพอร์ต M8

AL2411 เป็นโมดูลสำหรับรวบรวมสัญญาณดิจิทัล PNP จำนวน 8 ช่องผ่านพอร์ต M8 แล้วส่งข้อมูลเข้าสู่ IO-Link Master ผ่านสาย M12 เหมาะสำหรับติดตั้งในพื้นที่จำกัดและลดการเดินสายสัญญาณกลับตู้ควบคุม

คุณสมบัติเด่น

• รับสัญญาณดิจิทัล PNP ได้ 8 ช่อง
• ใช้พอร์ต M8 ช่วยให้ตัวเรือนกะทัดรัด
• รองรับการตั้งค่าและวินิจฉัยผ่าน IO-Link
• ตรวจจับลัดวงจรและแรงดันเกินได้ตามฟังก์ชันอุปกรณ์
• มี LED แสดงการทำงาน ข้อผิดพลาด และฟังก์ชัน

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 18–30 V DC
• กระแสไฟฟ้าของโมดูลตามสเปก: 50 mA
• จำนวนอินพุตดิจิทัล: 8 ช่อง
• ชนิดอินพุต: PNP
• กระแสจ่ายเซนเซอร์สูงสุดต่อพอร์ต: 100 mA
• กระแสอินพุต High: 6–10 mA
• กระแสอินพุต Low: 0–2 mA
• ระดับสัญญาณ High: มากกว่า 11 V
• IO-Link: เวอร์ชัน 1.1 ความเร็ว COM2 หรือ 38.4 kBaud
• รอบประมวลผลขั้นต่ำ: 2.9 ms
• โหมด SIO: ไม่รองรับ
• ขั้วต่ออินพุต: M8 แบบ A-coded
• ขั้วต่อ IO-Link: M12 แบบ A-coded
• ขนาด: 129.5 × 30 × 23.7 มม.
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวมสัญญาณเซนเซอร์ PNP ที่ใช้ขั้วต่อ M8 ต้องตรวจสอบกระแสเซนเซอร์และกำลังจ่ายของมาสเตอร์ ใช้สาย IO-Link ยาวไม่เกิน 20 เมตรและปฏิบัติตามข้อกำหนด IO-Link V1.1.2 ผู้ผลิตมีหมายเหตุด้านการรับรองสำหรับการใช้งาน NFPA 79
