รายละเอียด AL1970 ifm IO-Link Master CabinetLine พร้อมอินเทอร์เฟซ POWERLINK

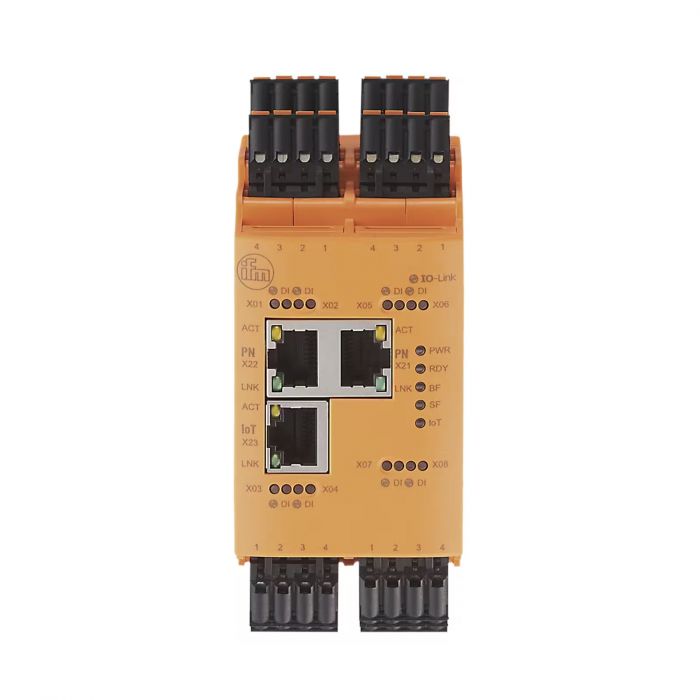

AL1970 เป็น IO-Link Master รุ่น CabinetLine สำหรับติดตั้งในตู้ควบคุม เชื่อมต่ออุปกรณ์ IO-Link Class A ได้ 8 พอร์ต และส่งข้อมูลเข้าสู่ระบบควบคุมผ่าน POWERLINK พร้อมอินเทอร์เฟซ IoT แยกสำหรับรับส่งข้อมูลผ่าน MQTT และ JSON

คุณสมบัติเด่น

• รองรับอุปกรณ์ IO-Link Class A จำนวน 8 พอร์ต
• เชื่อมต่อระบบควบคุมผ่านเครือข่าย POWERLINK
• มีอินเทอร์เฟซ IoT แยกสำหรับเชื่อมต่อระบบข้อมูล
• รองรับการใช้งานสัญญาณดิจิทัลตามการตั้งค่าพอร์ต
• ติดตั้งบนราง DIN ภายในตู้ควบคุมได้

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 20–30 V DC แบบ SELV/PELV
• กระแสใช้งาน: 300–3,900 mA ตามภาระโหลด
• กระแสจ่ายให้เซนเซอร์รวมสูงสุด: 3.6 A
• พอร์ต IO-Link: 8 พอร์ต Class A
• มาตรฐาน IO-Link: เวอร์ชัน 1.1
• ความเร็ว IO-Link: COM1, COM2 และ COM3
• อินพุตดิจิทัลตามสเปก: 8 ช่อง
• เอาต์พุตดิจิทัลตามสเปก: 8 ช่อง
• กระแสเอาต์พุตสูงสุดต่อช่อง: 300 mA
• อินเทอร์เฟซระบบควบคุม: POWERLINK, 10/100 Mbit/s
• อินเทอร์เฟซ IoT: Ethernet, 10/100 Mbit/s
• รูปแบบการสื่อสาร IoT: MQTT และ JSON
• การติดตั้ง: ราง DIN TH35 ตาม EN 60715
• ขนาด: 125.7 × 50 × 105.3 มม.
• วัสดุตัวเรือน: PA สีส้ม
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งาน: -25 ถึง 65°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบควบคุมที่ใช้ POWERLINK และต้องการเชื่อมต่อเซนเซอร์ IO-Link ภายในตู้ควบคุม ตัวเครื่องมีระดับการป้องกัน IP20 จึงต้องติดตั้งในตู้หรือพื้นที่ป้องกันที่เหมาะสม ฟังก์ชัน IO-Link และสัญญาณดิจิทัลบางส่วนใช้ขาสัญญาณร่วมกัน ต้องเลือกโหมดพอร์ตและตรวจสอบกระแสรวมก่อนใช้งาน
