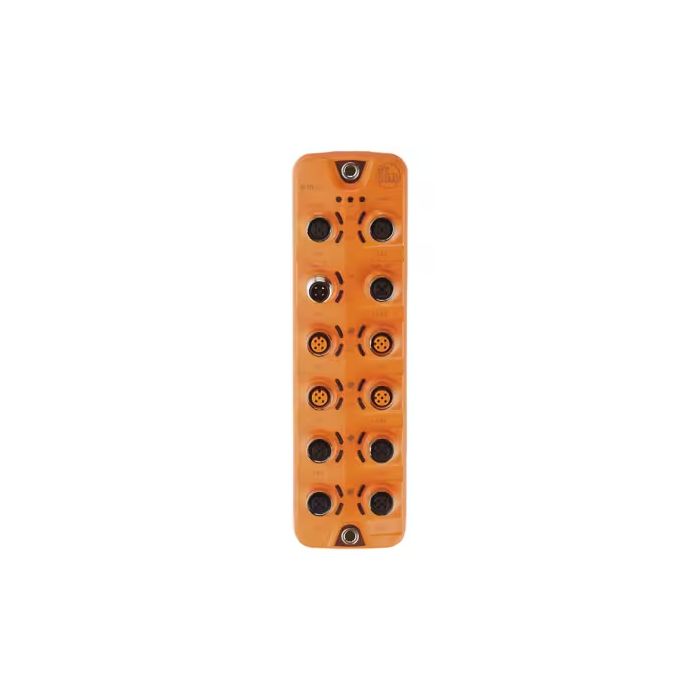

รายละเอียด AL1222 ifm IO-Link Master PowerLine EtherNet/IP แบบ 8 พอร์ต

AL1222 เป็น IO-Link Master รุ่น PowerLine สำหรับเครือข่าย EtherNet/IP มีพอร์ต Class A จำนวน 4 พอร์ตและ Class B จำนวน 4 พอร์ต รองรับไฟเลี้ยงเซนเซอร์ US และไฟเลี้ยงแอกชูเอเตอร์ UA แยกกัน พร้อมการต่อพ่วงไฟเลี้ยงและเครือข่าย

คุณสมบัติเด่น

• รองรับอุปกรณ์ IO-Link รวม 8 พอร์ต
• มีพอร์ต Class B สำหรับอุปกรณ์ที่ใช้ไฟเลี้ยงภาคโหลดแยก
• สื่อสารผ่าน EtherNet/IP และรองรับวงแหวน DLR
• ต่อพ่วงไฟเลี้ยงผ่านขั้วต่อ M12 T-coded ได้
• เอาต์พุตมีระบบป้องกันลัดวงจร

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–30 V DC แบบ SELV/PELV
• แรงดันไฟเลี้ยง UA: 20–30 V DC
• กระแสจ่ายรวม US สูงสุด: 3.6 A
• กระแสจ่ายรวม UA สูงสุด: 3.6 A
• พอร์ต IO-Link: 4 พอร์ต Class A และ 4 พอร์ต Class B
• มาตรฐาน IO-Link: เวอร์ชัน 1.1 รองรับ COM1, COM2 และ COM3
• อินพุตดิจิทัล: สูงสุด 12 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: สูงสุด 8 ช่องตามการตั้งค่า
• กระแสเอาต์พุตดิจิทัลสูงสุดต่อช่อง: 300 mA
• เครือข่าย: EtherNet/IP, 10/100 Mbit/s
• การกำหนด IP: DHCP, BOOTP หรือกำหนดค่าคงที่
• ขนาด: 208 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีส้ม ขั้วต่อทองเหลืองชุบนิกเกิล และซีล FKM
• ระดับการป้องกัน: IP65, IP66 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบ EtherNet/IP ที่ใช้อุปกรณ์ IO-Link ทั้ง Class A และ Class B ต้องตรวจสอบกระแสรวมของ US และ UA แยกกัน ช่องดิจิทัลบางส่วนใช้ร่วมกับ IO-Link ตามโหมดพอร์ต ส่วนการต่อพ่วงไฟเลี้ยงต้องตรวจสอบพิกัดสายและขั้วต่อ รวมถึงกระแสสะสมของระบบ
