รายละเอียด AL1220 ifm IO-Link Master PowerLine EtherNet/IP แบบ 4 พอร์ต

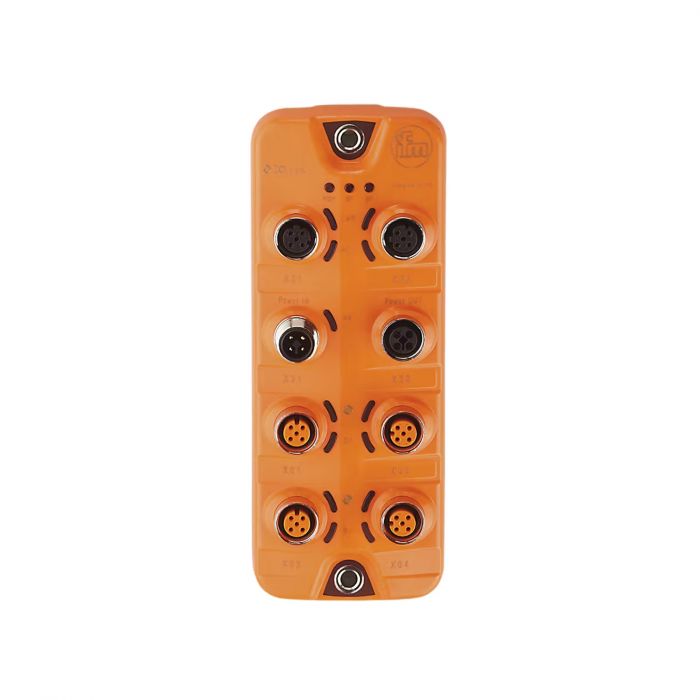

AL1220 เป็น IO-Link Master รุ่น PowerLine สำหรับเชื่อมต่ออุปกรณ์ IO-Link Class A จำนวน 4 พอร์ตเข้าสู่ระบบ EtherNet/IP รองรับการต่อพ่วงเครือข่ายและแหล่งจ่ายไฟผ่านขั้วต่อ M12 เหมาะสำหรับติดตั้งใกล้อุปกรณ์ภาคสนาม

คุณสมบัติเด่น

• เชื่อมต่ออุปกรณ์ IO-Link Class A ได้ 4 พอร์ต
• สื่อสารกับระบบควบคุมผ่าน EtherNet/IP
• รองรับการต่อพ่วงไฟเลี้ยงแบบ Daisy chain
• ตั้งค่าพอร์ตสำหรับรับหรือส่งสัญญาณดิจิทัลได้
• ตัวเรือนสีส้มพร้อมซีล FKM สำหรับงานภาคสนาม

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 20–30 V DC
• กระแสใช้งาน US: 300–3,900 mA ตามภาระโหลด
• กระแสจ่ายให้เซนเซอร์รวมสูงสุด: 3.6 A
• พอร์ต IO-Link: 4 พอร์ต Class A
• มาตรฐาน IO-Link: เวอร์ชัน 1.1
• ความเร็ว IO-Link: COM1, COM2 และ COM3
• อินพุตดิจิทัล: สูงสุด 8 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: สูงสุด 4 ช่องตามการตั้งค่า
• กระแสเอาต์พุตดิจิทัลสูงสุดต่อช่อง: 300 mA
• เอาต์พุตมีระบบป้องกันลัดวงจร
• โปรโตคอลระบบควบคุม: EtherNet/IP
• ขั้วต่อไฟเลี้ยง: M12 T-coded แบบเข้าและออก
• ขนาด: 152 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีส้ม ขั้วต่อทองเหลืองชุบนิกเกิล และซีล FKM
• ระดับการป้องกัน: IP67 เมื่อติดตั้งและปิดพอร์ตตามข้อกำหนด
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวบรวมข้อมูลเซนเซอร์ IO-Link ในระบบ EtherNet/IP พอร์ตของรุ่นนี้เป็น Class A ต้องตรวจสอบความต้องการไฟเลี้ยงของอุปกรณ์ก่อนเชื่อมต่อ ช่องดิจิทัลบางส่วนใช้ร่วมกับ IO-Link และการต่อพ่วงไฟเลี้ยงต้องพิจารณากระแสสะสมกับแรงดันตกคร่อมของสายด้วย
