รายละเอียด AC5293 ifm โมดูล AS-i ClassicLine อินพุต 4 ช่อง เอาต์พุต 4 ช่อง พร้อมไฟ AUX

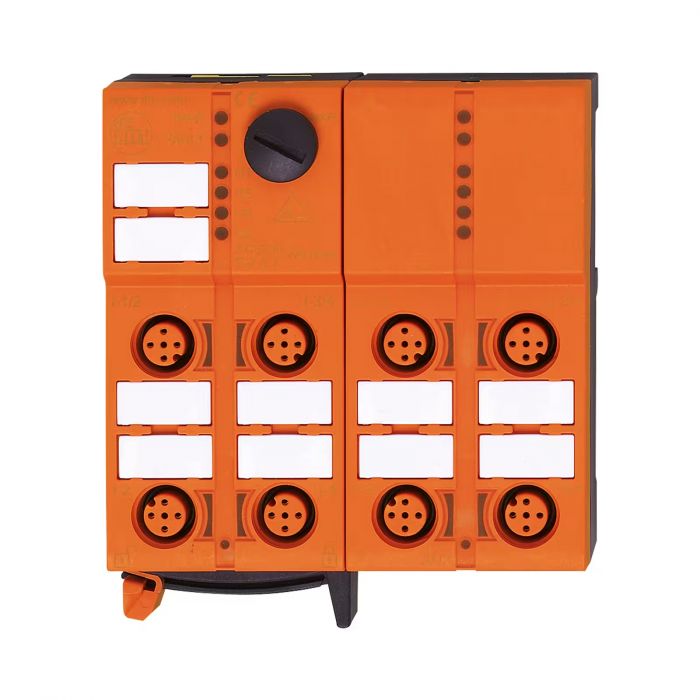

AC5293 เป็นโมดูล ClassicLine สำหรับติดตั้งภาคสนาม มีอินพุตดิจิทัล PNP 4 ช่องและเอาต์พุตดิจิทัล PNP 4 ช่อง ใช้ AUX จ่ายไฟเซนเซอร์และแอคชูเอเตอร์ และใช้งานร่วมกับ AS-i Master โปรไฟล์ M4

คุณสมบัติเด่น

• จ่ายไฟเซนเซอร์จาก AUX ช่วยลดภาระไฟเลี้ยง AS-i
• รองรับ Extended Addressing
• มี Watchdog และระบบป้องกันการลัดวงจร
• เชื่อมต่อสายแบนด้วย Quick Mounting และอุปกรณ์ผ่าน M12

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง AS-i: 26.5–31.6 V DC
• กระแสจาก AS-i สูงสุด: 30 mA
• ไฟเลี้ยง AUX: 20–30 V DC
• กระแสจาก AUX สูงสุด: 4 A
• อินพุต: 4 ช่อง PNP
• แรงดันจ่ายเซนเซอร์: 20–30 V DC จาก AUX
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 1 A
• เอาต์พุต: 4 ช่อง PNP ช่วง 20–30 V DC
• กระแสต่อเอาต์พุตสูงสุด: 1 A; พิกัด DC-13 สูงสุด 20 W
• กระแสเอาต์พุตรวมสูงสุด: 4 A โดยต้องอยู่ภายในพิกัดไฟเลี้ยง AUX รวม
• AS-i: เวอร์ชัน 3.0; โปรไฟล์ S-7.A.7; Master M4
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

ต้องใช้ Master M4 และแหล่งจ่าย AUX ที่เหมาะสม พิกัดจ่ายเซนเซอร์และพิกัดเอาต์พุตต้องพิจารณาร่วมกับกระแส AUX สูงสุด 4 A จึงไม่ควรใช้งานทุกส่วนเต็มพิกัดพร้อมกันโดยไม่ตรวจสอบโหลดรวม
