รายละเอียด AC522A ifm โมดูล AS-i ClassicLine อินพุตกระแส 2 ช่อง รุ่น ATEX

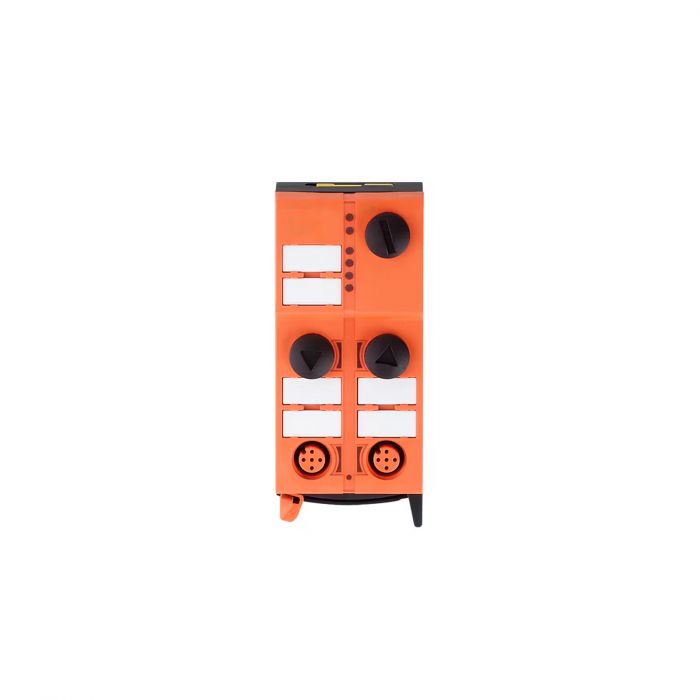

AC522A เป็นโมดูล ClassicLine สำหรับรับสัญญาณกระแส 4–20 mA จำนวน 2 ช่อง จ่ายไฟเซนเซอร์จาก AS-i ออกแบบสำหรับงาน ATEX ตามเครื่องหมายและเงื่อนไขการติดตั้งของรุ่น

คุณสมบัติเด่น

• รับสัญญาณกระแสอนาล็อกได้ 2 ช่อง
• มีระบบป้องกันการต่อกลับขั้วและการลัดวงจรของอินพุต
• ติดตั้งกับสายแบนได้ 3 ทิศทาง
• มี LED แสดงสถานะช่องสัญญาณ ไฟเลี้ยง และข้อผิดพลาด

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 26.5–31.6 V DC
• กระแสจาก AS-i สูงสุด: 250 mA
• อินพุตอนาล็อก: 2 ช่อง ช่วง 4–20 mA
• รูปแบบเซนเซอร์ที่รองรับ: 2 สายและ 3 สาย ตามผังต่อสาย
• ความละเอียด: 12 bit
• แหล่งจ่ายไฟเซนเซอร์: AS-i
• พิกัดโหลดจาก AS-i สูงสุดตามข้อกำหนด: 200 mA
• AS-i: เวอร์ชัน 2.11 และ 3.0
• AS-i Profile: S-7.3.D
• Extended Addressing: ไม่รองรับ
• การเชื่อมต่อ: M12
• ATEX: II 3D Ex tc IIIB T80°C Dc X IP50
• ระดับการป้องกัน: IP50
• อุณหภูมิใช้งาน: -10 ถึง 50°C

การใช้งานและข้อควรทราบ

ต้องจัดการป้องกันทางกลหรือใช้ตัวเรือนป้องกันแรงกระแทก E7000A ตามคู่มือ ATEX เซนเซอร์มีการเชื่อมต่อทางไฟฟ้ากับ AS-i จึงต้องตรวจสอบวงจรและแหล่งจ่ายก่อนต่อใช้งาน พร้อมจำกัดโหลดตามพิกัดที่กำหนด
