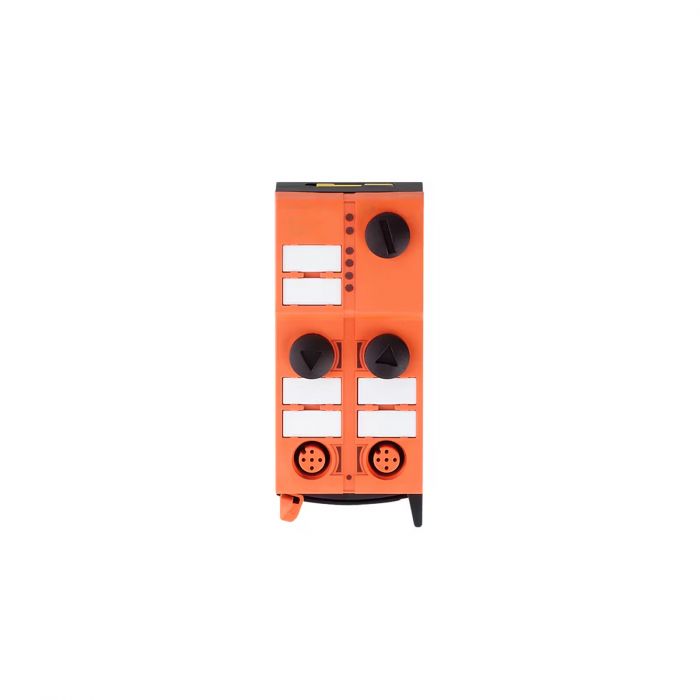

รายละเอียด AC5218 ifm โมดูล AS-i เอาต์พุตอนาล็อก 2 ช่อง

AC5218 เป็นโมดูล ClassicLine สำหรับส่งสัญญาณกระแส 4–20 mA จำนวน 2 ช่องจากระบบ AS-Interface ไปยังอุปกรณ์ภาคสนาม ใช้ไฟ AUX สำหรับภาคเอาต์พุต และรองรับอุปกรณ์แบบ 2 สาย 3 สาย และ 4 สาย

คุณสมบัติเด่น

• เอาต์พุตอนาล็อกความละเอียด 12 บิต
• แยกทางไฟฟ้าระหว่าง AS-i กับ AUX และระหว่าง AS-i กับเอาต์พุตอนาล็อก
• มี Watchdog และระบบป้องกันการต่อกลับขั้ว
• ติดตั้งบนราง DIN ด้วยระบบต่อสายแบนแบบรวดเร็ว

ข้อมูลทางเทคนิค

• เอาต์พุตอนาล็อก: 2 ช่อง
• ช่วงสัญญาณกระแส: 4–20 mA
• แรงดัน AS-i: 18–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 50 mA
• แรงดัน AUX: 16–30 V DC
• กระแสที่ใช้จาก AUX สูงสุด: 2 A
• ความละเอียด: 12 บิต
• ความคลาดเคลื่อน: 0.5% ของค่าสูงสุดของช่วง
• AS-i Version: 2.11 และ 3.0
• AS-i Profile: S-7.3.5
• Extended Addressing: ไม่รองรับ
• ขนาด: 103 × 45 × 44.7 มม.
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับส่งค่าควบคุมไปยังอุปกรณ์ที่รับสัญญาณกระแส 4–20 mA การต่ออุปกรณ์แบบ 3 สายต้องใช้จัมเปอร์ภายนอกตามผังการต่อของผู้ผลิต
