รายละเอียด AC515A ifm โมดูล AS-i อินพุตดิจิทัล 4 ช่องสำหรับงาน ATEX

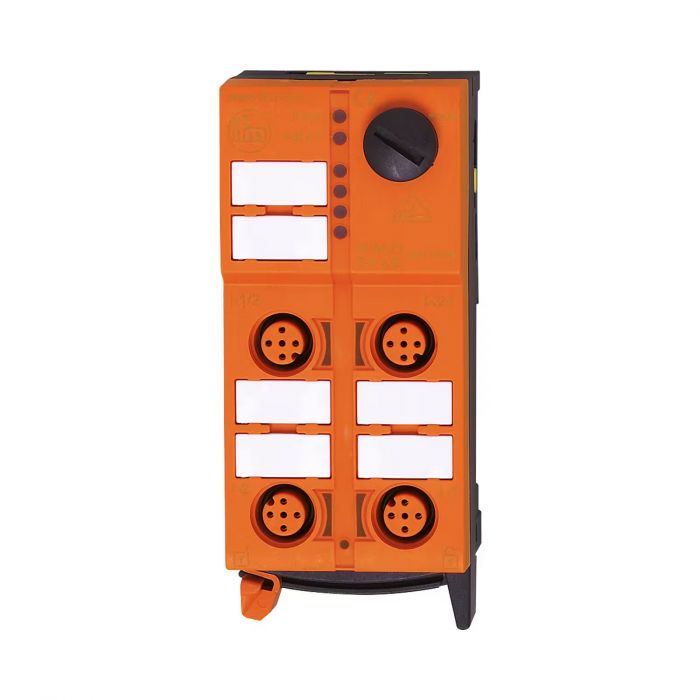

AC515A เป็นโมดูล ClassicLine พร้อมอินพุต PNP จำนวน 4 ช่อง สำหรับระบบ AS-Interface ในงานที่ต้องการอุปกรณ์ตามข้อกำหนด ATEX ด้านฝุ่น จ่ายไฟให้เซนเซอร์ผ่านสาย AS-i

คุณสมบัติเด่น

• รับสัญญาณอินพุตดิจิทัล PNP จำนวน 4 ช่อง
• รองรับ Extended Addressing
• ภาคจ่ายไฟเซนเซอร์มีระบบป้องกันการลัดวงจร
• เชื่อมต่อสายแบนด้วยระบบติดตั้งรวดเร็ว

ข้อมูลทางเทคนิค

• อินพุตดิจิทัล: 4 ช่อง แบบ PNP
• แรงดัน AS-i: 26.5–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 250 mA
• แรงดันจ่ายเซนเซอร์: 18–30 V DC จาก AS-i
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 200 mA
• ระดับแรงดัน High: มากกว่า 11 V
• กระแสอินพุต High / Low: 6–10 / 0–2 mA
• AS-i Version: 2.11 และ 3.0
• AS-i Profile: S-0.A.E
• เครื่องหมาย ATEX: II 3D Ex tc IIIB T80°C Dc X IP50
• วัสดุตัวเรือน: PA
• ขนาด: 103 × 45 × 44.7 มม.
• ระดับการป้องกัน: IP50
• อุณหภูมิใช้งาน: -10 ถึง 50°C

การใช้งานและข้อควรทราบ

ต้องติดตั้งระบบป้องกันความเสียหายทางกล หรือใช้ตัวเรือนป้องกันแรงกระแทก E7000A ตามข้อกำหนดผู้ผลิต ห้ามต่อจุดอินพุตและไฟเลี้ยงเซนเซอร์เข้ากับศักย์ภายนอก เนื่องจากเชื่อมต่อทางไฟฟ้ากับ AS-i
